申请日2010.06.25
公开(公告)日2011.02.09
IPC分类号C02F3/30
摘要
本实用新型提供一种智能一体化污水处理装置，该处理装置包括有壳体，壳体内设有由隔板分隔但依次连通的悬浮物截留工作区、兼氧生物选择工作区、好氧降解工作区和沉淀工作区;壳体一侧设有通入悬浮物截留工作区的进水管，位于进水管下方的悬浮物截留工作区内与兼氧生物选择工作区之间设有格栅筛，格栅筛的下方形成兼氧生物选择工作区的上端口，兼氧生物选择工作区的底部设有剩余污泥排放口。有益效果是该装置减少了部分连接管路和阀门，缩小了体积、减少占地面积、降低建造价格，明显加快污水中的有机底物清除，对难以降解的有机底物产生良好的水解作用，污泥自行回流并明显提升微生物的活性，保证良好出水水质。可用于印染、皮革、啤酒、石油化工等废水及生活污水、城市污水的处理。

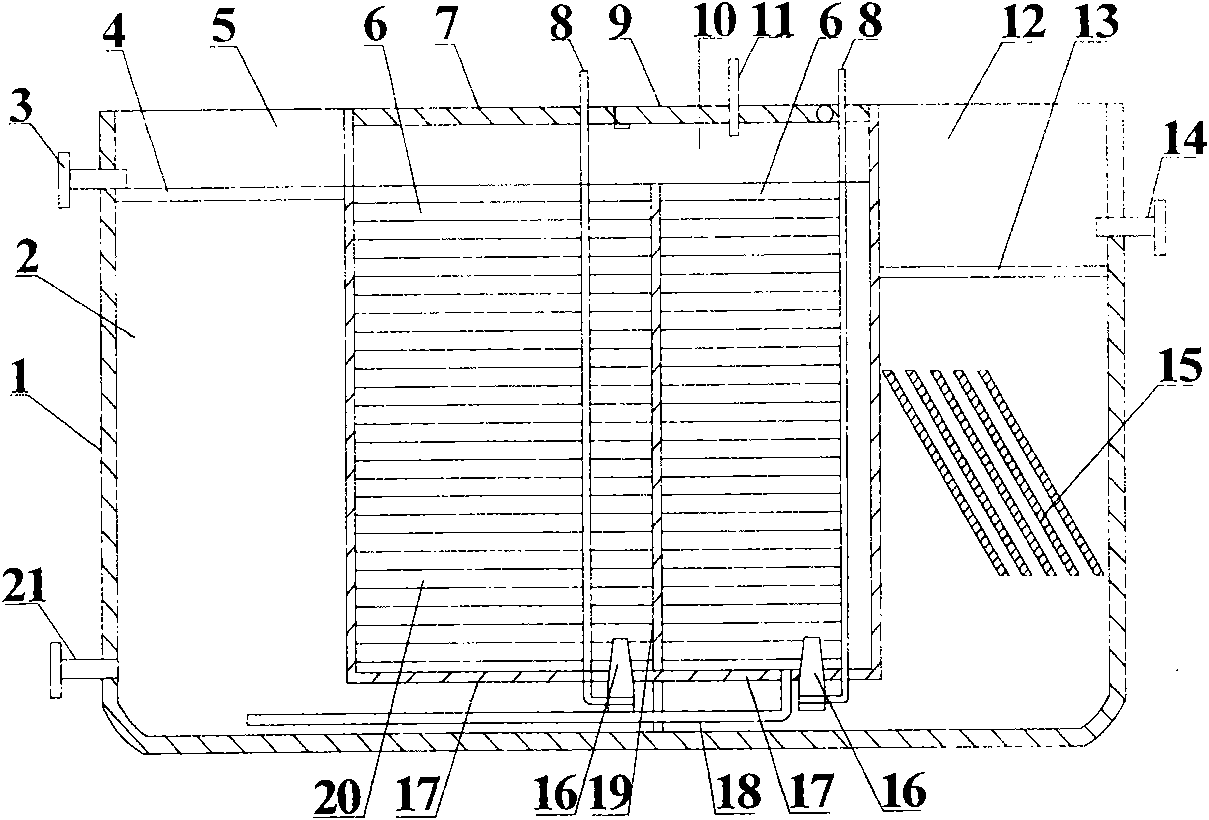

摘要附图
权利要求书
1.一种智能一体化污水处理装置，其特征是：该处理装置包括有壳体(1)，壳体(1)内设有由隔板分隔但依次连通的悬浮物截留工作区(5)、兼氧生物选择工作区(2)、好氧降解工作区(6)和沉淀工作区(12);壳体(1)一侧设有通入悬浮物截留工作区(5)的进水管(3)，位于进水管(3)下方的悬浮物截留工作区(5)内与兼氧生物选择工作区(2)之间设有格栅筛(4)，格栅筛(4)的下方形成兼氧生物选择工作区(2)的上端口，兼氧生物选择工作区(2)的底部设有剩余污泥排放口(21);
好氧降解工作区(6)包括有纵向隔板(19)分隔的两部分，两部分的上端口设有溢流连通口(10)，两部分的底部均设有曝气装置(16)和下口(17)，两部分中与兼氧生物选择工作区(2)相邻的那一部分的底端通过下口(17)与兼氧生物选择工作区(2)底端相连通，两部分中另一部分的底端设置有连通兼氧生物选择工作区(2)底端的污泥回流管(18)，并由下口(17)与沉淀工作区(12)的底端相连通，好氧降解工作区(6)中设有填料绳及填料(20);
好氧降解工作区(6)设置带检查孔及盖板(9)的上封板(7)，上封板(7)设有与曝气装置(16)连通的曝气装置的进气管(8)和好氧降解好氧降解工作区(6)中反应生成气体的排气管(11);
沉淀工作区(12)上部设有过滤网(13)，壳体(1)另一侧设有连通沉淀工作区(12)的排水口(14)，排水口(14)位于过滤网(13)的上方，沉淀工作区(12)中设有分层组合沉淀物汇集斜板(15)。
说明书
智能一体化污水处理装置
技术领域
本实用新型涉及水处理装置，特别是一种智能一体化污水处理装置。
背景技术
公知技术中，一种基于生物接触氧化法的污水处理设备是由反应装置、其前端的带格栅的初沉池装置、其后端的二沉池装置组成。前端初沉池装置对污水进行预处理，以确保后续工艺设施中的填料、曝气头不出现堵塞等情况。后端的二沉池装置用以降低出水中悬浮物(SS)，使出水达到排放标准。
上述污水处理设备由于构成部分多，存在设备整体占地面积较大、连接管道和阀门数量多安装施工周期长、项目成本高和不便维护管理及运行费用高等缺陷。更主要的是上述污水处理设备仅采用单一好氧生物处理工艺，污水中微生物难以实现良好选择，当水质波动较大时，抗负荷冲击能力低的缺陷尤为突出，难以保证出水达到排放标准。另外，为保持设备的生物接触氧化部分微生物浓度，还必须设置从二沉池装置抽吸污泥的回流泵。
发明内容
针对现有技术中结构上的不足，本实用新型的目的是提供一种智能一体化污水处理装置，解决了基于生物接触氧化法的污水处理设备存在的上述问题，体积小、效率高、安装周期短、维护管理简便，能保证良好出水水质，明显降低建造和运行费用。
为实现上述目的，本实用新型采用的技术方案是提供一种智能一体化污水处理装置，其中：该处理装置包括有壳体，壳体内设有由隔板分隔但依次连通的悬浮物截留工作区、兼氧生物选择工作区、好氧降解工作区和沉淀工作区;壳体一侧设有通入悬浮物截留工作区的进水管，位于进水管下方的悬浮物截留工作区内与兼氧生物选择工作区之间设有格栅筛，格栅筛的下方形成兼氧生物选择工作区的上端口，兼氧生物选择工作区的底部设有剩余污泥排放口;
好氧降解工作区包括有纵向隔板分隔的两部分，两部分的上端口设有溢流连通口，两部分的底部均设有曝气装置和下口，两部分中与兼氧生物选择工作区相邻的那一部分的底端通过下口与兼氧生物选择工作区底端相连通，两部分中另一部分的底端设置有连通兼氧生物选择工作区底端的污泥回流管，并由下口与沉淀工作区的底端相连通，好氧降解工作区中设有填料绳及填料;好氧降解工作区设置带检查孔及盖板的上封板，上封板设有与曝气装置连通的曝气装置的进气管和好氧降解好氧降解工作区中反应生成气体的排气管;沉淀工作区上部设有过滤网，壳体另一侧设有连通沉淀工作区的排水口，排水口位于过滤网的上方，沉淀工作区中设有分层组合沉淀物汇集斜板。
本实用新型的效果是本处理装置减少了连接管路和阀门的使用数量，对于缩小装置的体积、减少占地面积、降低建造价格。明显加快污水中的有机底物清除，对难以降解的有机底物产生良好的水解作用，污泥自行回流并明显提升微生物的活性，同时可使污泥汇总的磷在厌氧条件下得到有效的释放以及硝酸盐的反硝化，还能有效地抑制丝状菌的繁殖，有利于克服因污泥膨胀而影响装置工作的稳定性。智能一体化污水处理装置节约能源，降低运行费用，保证良好出水水质。可用于印染、皮革、啤酒、石油化工等废水及生活污水、城市污水的处理。
