申请日2014.01.17
公开(公告)日2014.08.20
IPC分类号C02F3/34; C02F3/32
摘要
本实用新型提供一种微生物污水处理单元，及包括至少一个该微生物污水处理单元的微生物污水处理系统，该微生物污水处理单元包括漂浮植物或浮叶植物、连结网和至少一个微生物生长区，该连结网系挂于漂浮植物或浮叶植物，该微生物生长区位于漂浮植物或浮叶植物下方，系挂于连结网，微生物生长区盛放含有微生物的活性污泥。本实用新型把水生植物和微生物两者的污水处理优势结合起来，可以处理各种污水，高效、低成本，具有广泛应用前景。
权利要求书

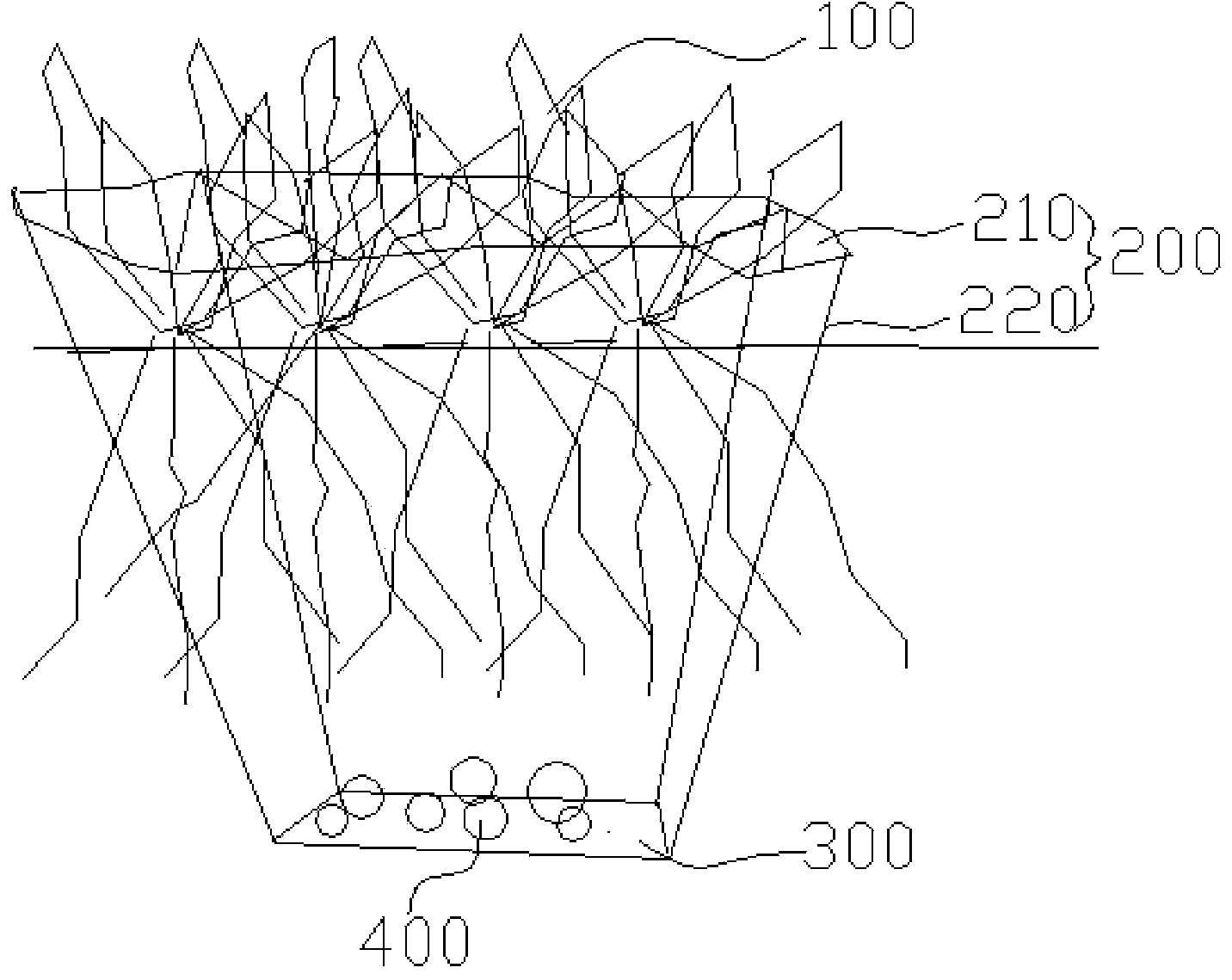

1.一种微生物污水处理单元，其特征在于，其包括连结网和至少一个微生物生长区，该连结网包括网片和系于网片的连接绳，该微生物生长区通过连接绳系挂于连结网的网片下方，微生物生长区盛放含有微生物的活性污泥，该连结网的网片上设置有漂浮植物或浮叶植物。
2.如权利要求1所述的微生物污水处理单元，该微生物生长区为轻质材料制作的生长盘。
3.如权利要求2所述的微生物污水处理单元，该生长盘采用铝材或工程塑材或多孔陶制作。
4.如权利要求1所述的微生物污水处理单元，该网片的网眼边长范围为2～4cm，网片的面积为1～3平方米。
5.如权利要求1所述的微生物污水处理单元，该连接绳的直径为0.5～1cm，连接绳长20～50cm，其下端系住微生物生长盘。
6.如权利要求1所述的微生物污水处理单元，该网片周边设有绳索，该连接绳系于绳索上。
7.一种微生物污水处理系统，其特征在于，其包括至少一个如权利要求1～6任一项所述的微生物污水处理单元。
说明书
微生物污水处理系统及微生物污水处理单元
【技术领域】
本实用新型涉及植物培植领域，尤其是指一种微生物污水处理系统及微 生物污水处理单元。
【背景技术】
水环境污染已经成为制约我国社会经济发展的主要因素之一，栽种大型 水生植物在水生态恢复和水环境治理等方面有非常重要的作用，并且常常是 必需的环节。利用水生植物对污水的净化作用而进行污染水体的修复过程， 且很少有废物和排放物产生，无疑为我国日益恶化的水环境修复提供了一个 良好的途径，具有广阔的市场和应用前景。水体中的水生植物(例如水葫芦、 水浮莲等)对水体氮磷、重金属和有机化合物都有较好的处理能力，而具有 较高的生态环境价值。存在于活性污泥中的各种微生物同样具有对各种污染 物质的处理能力。但是，现有技术还没有把水生植物和微生物两者的污水处 理优势结合起来的方案，寻找高效、低成本的污水处理技术是摆在环境科技 工作者面前的一大挑战。
因此，提供一种高效、低成本的水生植物与微生物结合的污水处理系统 实为必要。
【发明内容】
本实用新型的目的在于提供一种高效、低成本的微生物污水处理单元。
本实用新型的另一目的在于提供一种高效、低成本的微生物污水处理系 统。
为实现本实用新型目的，提供以下技术方案：
本实用新型提供一种微生物污水处理单元，其包括漂浮植物或浮叶植 物、连结网和至少一个微生物生长区，该连结网系挂于漂浮植物或浮叶植 物，该微生物生长区位于漂浮植物或浮叶植物下方，系挂于连结网，微生物 生长区盛放含有微生物的活性污泥。利用漂浮植物或浮叶植物的自然浮力， 将微生物生长区系挂于下方，该微生物污水处理单元把水生植物和微生物两 者的污水处理优势结合起来，可以处理各种污水(包括工业废水和生活污 水)，高效、低成本，具有广泛应用前景。
优选的，该微生物生长区为轻质材料制作的生长盘，盘中盛放一定量的 活性污泥，活性污泥来自待处理水体的底泥，或者来自其它现有污水处理过 程中的剩余污泥，污泥中含有大量的微生物。
优选的，该生长盘采用铝材或工程塑材或多孔陶制作，环保、轻质、耐 污染、低成本，制造简易、结构简单。
优选的，该漂浮植物或浮叶植物为水葫芦或水浮莲或菱。优选的，其包 括50～100株所述漂浮植物或浮叶植物，其覆盖面积为1-3平方米。漂浮植物 或浮叶植物的浮力约等于水面以上茎叶生物量的2-3倍，因此，漂浮植物能 够系挂一定质量的物体。
优选的，该连结网包括网片和系于网片的连接绳。优选的，该网片为圆 形网片，网片也可以为其他形状。
网片的网眼要足够大，以使植物叶片可以穿过网眼，优选的，该网片的 网眼边长范围为2～4cm，网片的面积为1～3平方米，以罩住漂浮植物，并限制 漂浮植物的生长局限于连结网区域。当漂浮植物的茎叶长出连结网之外，即 可及时割去，以防止植物不受控地生长繁衍。
优选的，该连接绳的直径为0.5～1cm，连接绳长20～50cm，其下端系住微 生物生长盘。
优选的，该网片周边设有绳索，该连接绳系于绳索上。优选的，该绳索 直径范围0.5～1cm。
微生物生长盘可以是单层，也可以是多层，这要视漂浮植物浮力大小而 定。理论上看，微生物生长盘越多，对水质处理的总效果越好。
本实用新型还提供一种微生物污水处理系统，其包括至少一个所述的微 生物污水处理单元。
在污水处理时，每10平方米水面可以放置1～2个所述的微生物污水处理 单元。优选的，在单元之外，设置暴气装置，暴气量的控制：白天暴气，夜 间停气，这样在白天可以给光合细菌大量繁殖。
对比现有技术，本实用新型具有以下优点：
本实用新型微生物污水处理系统及微生物污水处理单元把水生植物和 微生物两者的污水处理优势结合起来，可以处理各种污水(包括工业废水和 生活污水)，高效、低成本，具有广泛应用前景。
