申请日2014.02.12
公开(公告)日2014.05.07
IPC分类号C02F9/04
摘要
本发明涉及一体化处理深度脱水污泥水与浓缩脱水污泥水的反应器，该反应器包括一体化设置的过滤单元、混合反应单元和沉淀单元，过滤单元上设有浓缩脱水污泥水进水口、浓缩脱水污泥水排泥口、过滤组件及浓缩脱水污泥水过滤出水口，混合反应单元设有深度脱水污泥水进水口与搅拌器，沉淀单元设有沉淀物收集口及净化污泥水出口。与现有技术相比，本发明由于高效过滤装置去除了浓缩脱水污泥水95%以上的悬浮固体，出水浊度低于5NTU，再与深度脱水污泥水混合反应，不仅可以提高污染物去除效果，而且生成沉淀物含磷量也显著提高，有利于污水中磷的资源化。
权利要求书
1.一体化处理深度脱水污泥水与浓缩脱水污泥水的反应器，其特征在于，该 反应器包括一体化设置的过滤单元、混合反应单元和沉淀单元，所述的过滤单元上 设有浓缩脱水污泥水进水口、浓缩脱水污泥水排泥口、过滤组件及浓缩脱水污泥水 过滤出水口，所述的混合反应单元设有深度脱水污泥水进水口与搅拌器，所述的沉 淀单元设有沉淀物收集口及净化污泥水出口;
浓缩脱水污泥水从浓缩脱水污泥水进水口进入到过滤单元中，经过滤组件分离 后，颗粒物被截留，并从浓缩脱水污泥水排泥口排出，浓缩脱水污泥水过滤出水从 浓缩脱水污泥水过滤出水口进入到混合反应单元，与从深度脱水污泥水进水口进入 的深度脱水污泥水混合搅拌发生反应，形成的沉淀通过沉淀物收集口排出，上清液 为净化污泥水，从净化污泥水出口排出。
2.根据权利要求1所述的一体化处理深度脱水污泥水与浓缩脱水污泥水的反 应器，其特征在于，所述的浓缩脱水污泥水进水口与浓缩脱水污泥水排泥口设在过 滤组件的下侧，所述的浓缩脱水污泥水过滤出水口设在过滤组件的上侧。
3.根据权利要求1或2所述的一体化处理深度脱水污泥水与浓缩脱水污泥水 的反应器，其特征在于，所述的过滤组件为过滤网。
4.根据权利要求3所述的一体化处理深度脱水污泥水与浓缩脱水污泥水的反 应器，其特征在于，所述的过滤网为双层结构，下侧为150目过滤网，上侧为500 目过滤网。
5.根据权利要求1所述的一体化处理深度脱水污泥水与浓缩脱水污泥水的反 应器，其特征在于，所述的过滤单元为一锥形体，所述的混合反应单元和沉淀单元 共用一个锥形体，且混合反应单元的底部与沉淀单元连通。
6.根据权利要求1所述的一体化处理深度脱水污泥水与浓缩脱水污泥水的反 应器，其特征在于，所述的搅拌器为三叶桨式搅拌器。
说明书
一体化处理深度脱水污泥水与浓缩脱水污泥水的反应器
技术领域
本发明属于污水处理领域，涉及一种污水处理装置，尤其是涉及一种一体化 处理深度脱水污泥水与浓缩脱水污泥水的反应器。
背景技术
以活性污泥法为代表的污水生物处理技术在污水净化的同时会排放大量含水 率高于99%的剩余污泥，通过污泥浓缩和脱水过程实现污泥减容是污水处理厂的 常规污泥处理工艺。污泥浓缩和脱水过程中产生的废水，称为浓缩脱水污泥水。随 着城镇化建设的进一步提高，中国污水处理量增加，随之污泥量也大量增加，但土 地资源越来越紧张，经浓缩脱水后含水率80%左右的污泥已不能满足填埋要求， 污泥需经过进一步调理和深度脱水达到含水率60%以下才能进行填埋。在污泥深 度脱水处理工艺中，需向污泥中投加FeCl3、生石灰等进行调理，通过细胞破壁释 放结合水、吸附水和内部水，改善污泥的脱水性能，再高压压榨脱水至含水率低于 60%，特殊条件达到50%以下。目前，污泥深度脱水技术已在杭州七格、无锡芦村、 厦门、集美等污水处理厂实际应用。污泥深度脱水过程中产生的废水，称为深度脱 水污泥水。
随着污泥填埋处置对含水率要求的提高，深度脱水污泥水量从2006年的220t/d 上升到2013年8220t/d，工程数量从2006年的1个上升到2013年的37个。目前， 大部分大型污水处理厂都有浓缩脱水污泥水和深度脱水污泥水两种污泥水。浓缩脱 水污泥水中悬浮物、有机物和正磷浓度较高，深度脱水污泥水中有机物和Ca2+离 子浓度较高。将深度脱水污泥水和浓缩脱水污泥水混合，深度脱水污泥水中的Ca2+会与浓缩脱水污泥水中的正磷反应生成磷酸钙和羟基磷灰石等沉淀，同时还可去除 部分有机物。但是，浓缩脱水污泥水悬浮物固体较高，两种污泥水直接混合不仅会 降低污染物去除效率，而且形成的固体中有效磷含量较低，不利于资源化利用。
发明内容
本发明的目的就是为了克服上述现有技术存在的缺陷而提供一种结构简单、 污水处理效果显著的一体化处理深度脱水污泥水与浓缩脱水污泥水的反应器。
本发明的目的可以通过以下技术方案来实现：

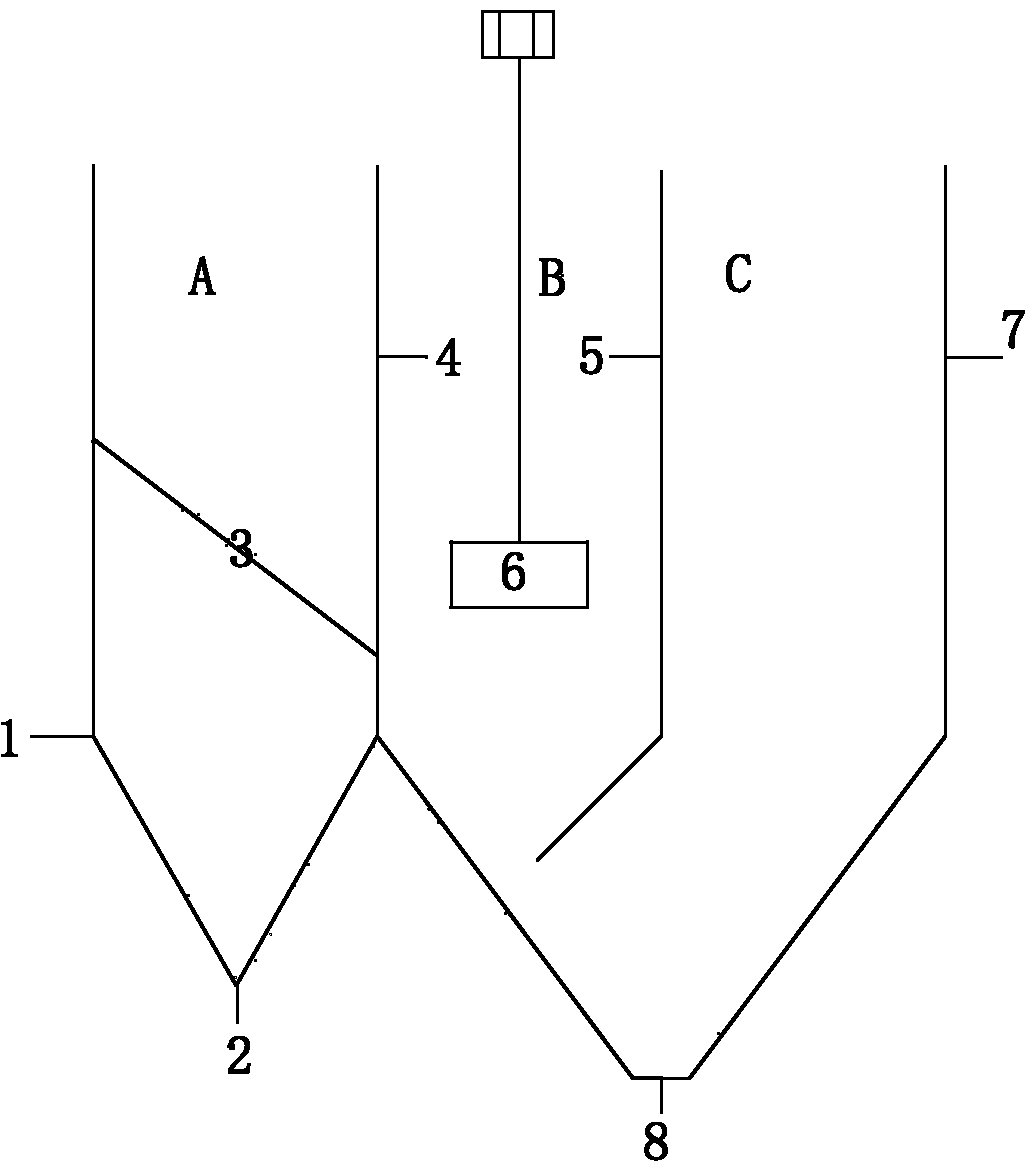

一体化处理深度脱水污泥水与浓缩脱水污泥水的反应器，该反应器包括一体化 设置的过滤单元、混合反应单元和沉淀单元，所述的过滤单元上设有浓缩脱水污泥 水进水口、浓缩脱水污泥水排泥口、过滤组件及浓缩脱水污泥水过滤出水口，所述 的混合反应单元设有深度脱水污泥水进水口与搅拌器，所述的沉淀单元设有沉淀物 收集口及净化污泥水出口;
浓缩脱水污泥水从浓缩脱水污泥水进水口进入到过滤单元中，经过滤组件分离 后，颗粒物被截留，并从浓缩脱水污泥水排泥口排出，浓缩脱水污泥水过滤出水从 浓缩脱水污泥水过滤出水口进入到混合反应单元，与从深度脱水污泥水进水口进入 的深度脱水污泥水混合搅拌发生反应，形成的沉淀通过沉淀物收集口排出，上清液 为净化污泥水，从净化污泥水出口排出。
所述的浓缩脱水污泥水进水口与浓缩脱水污泥水排泥口设在过滤组件的下侧， 所述的浓缩脱水污泥水过滤出水口设在过滤组件的上侧。
所述的过滤组件为过滤网。
所述的过滤网为双层结构，下侧为150目过滤网，上侧为500目过滤网。
所述的过滤单元为一锥形体，所述的混合反应单元和沉淀单元共用一个锥形 体，且混合反应单元的底部与沉淀单元连通。
所述的搅拌器为三叶桨式搅拌器。
利用本发明的反应器一体化处理深度脱水污泥水与浓缩脱水污泥水的具体步 骤如下：
浓缩脱水污泥水首先从浓缩脱水污泥水进水口进入过滤单元并自下而上流动， 经过过滤组件(小孔径滤网)，浓缩脱水污泥水中的大颗粒在该单元中可直接沉降， 小颗粒则可经小孔径滤网过滤去除，并从浓缩脱水污泥水排泥口排出。
浓缩脱水污泥水过滤出水从浓缩脱水污泥水过滤出水口进入到混合反应单元， 深度脱水污泥水则按照一定流量比例泵入混合反应单元，深度脱水污泥水中的Ca2+与浓缩脱水污泥水过滤出水中的PO43-发生沉淀反应，部分有机物会通过协同沉淀 的形式去除。
在沉淀单元中，浓缩脱水污泥水过滤出水和深度脱水污泥水反应形成的沉淀物 会在重力作用下沉降，通过沉淀物收集口排出，上清液为净化污泥水，从净化污泥 水出口排出。
与现有技术相比，本发明由于高效过滤装置去除了浓缩脱水污泥水95%以上 的悬浮固体，出水浊度低于5NTU，再与深度脱水污泥水混合反应，不仅可以提 高污染物去除效果，而且生成沉淀物含磷量也显著提高，有利于污水中磷的资源化。
