申请日2014.09.01
公开(公告)日2015.02.04
IPC分类号E03F5/22; E03F3/02; E03F5/14; E03F5/10
摘要
本实用新型公开了一种无堵塞城市污水提升一体机，包括一体机本体，其特征在于，所述一体机本体包括集水槽、污水泵、固液分离器、管道、主控液位计、超高报警液位计和电气控制装置，所述一体机本体上设有进水口、出水口和通风口，所述进水口、出水口和通风口通过管道相连，所述污水泵、固液分离器分别与管道相连，所述主控液位计和超高报警液位计安装在所述集水槽中，所述污水泵和所述固液分离器安装在所述集水槽底部。本实用新型采用坑式安装，节约占地面积，结构紧凑、布局合理、安装维修极为方便，机动力消耗小、设备故障率低、使用寿命长，易于管理，可以循环利用，极大地节约了水资源。
权利要求书
1.一种无堵塞城市污水提升一体机，包括一体机本体，其特征在于，所 述一体机本体包括集水槽、污水泵、固液分离器、管道、主控液位计、超高报 警液位计和电气控制装置，所述一体机本体上设有进水口、出水口和通风口， 所述进水口、出水口和通风口通过管道相连，所述污水泵、固液分离器分别与 管道相连，所述主控液位计和超高报警液位计安装在所述集水槽中，所述污水 泵和所述固液分离器安装在所述集水槽底部。
2.根据权利要求1所述的无堵塞城市污水提升一体机机，其特征在于， 所述污水泵和所述固液分离器的数量均为2个。
3.根据权利要求1所述的无堵塞城市污水提升一体机机，其特征在于， 所述固液分离器上设有反冲洗装置。
4.根据权利要求1所述的无堵塞城市污水提升一体机机，其特征在于， 所述进水管上设有止回阀Ⅲ和闸阀Ⅱ，所述出水管上设有止回阀Ⅱ和闸阀Ⅲ。
5.根据权利要求1所述的无堵塞城市污水提升一体机机，其特征在于， 所述一体机本体内设有备用泵。
6.根据权利要求5所述的无堵塞城市污水提升一体机机，其特征在于， 所述备用泵上设有止回阀Ⅰ和闸阀Ⅰ。
7.根据权利要求1所述的无堵塞城市污水提升一体机机，其特征在于， 所述一体机本体内设有通气装置。
8.根据权利要求1所述的无堵塞城市污水提升一体机机，其特征在于， 所述集水槽底端基础通过地脚螺栓进行固定。
9.根据权利要求1所述的无堵塞城市污水提升一体机机，其特征在于， 所述集水槽为长方体型结构。
说明书

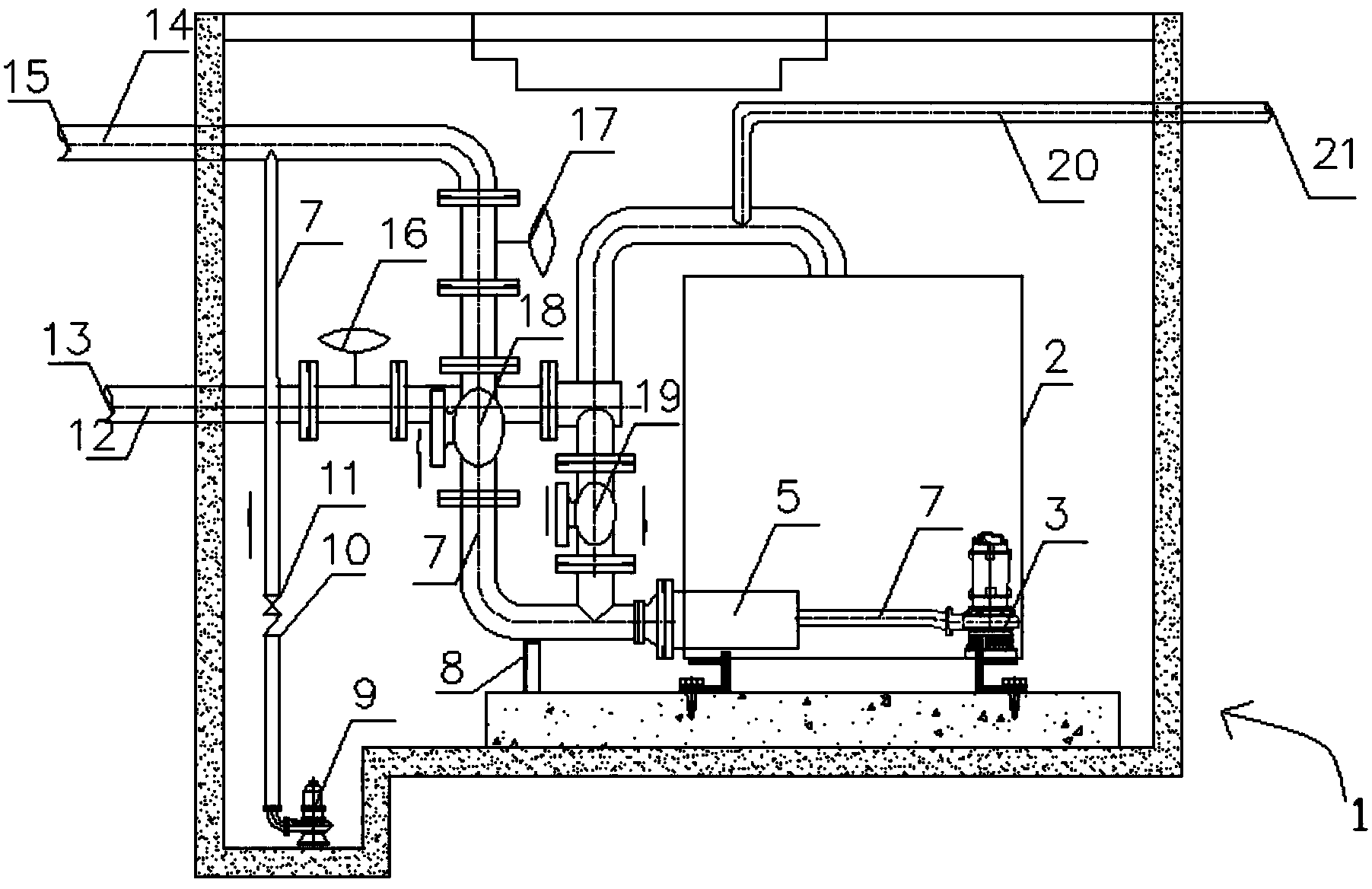

一种无堵塞城市污水提升一体机
技术领域
本实用新型涉及一种污水提升一体机，特别是指一种无堵塞城市污水提升 一体机。
背景技术
随着现代城市的发展，宾馆、酒店、商场以及餐厅等场所每天排放的污水 越来越多，很多位于地下或者远离排水立管，不具备自流到市政管网的能力， 这就需要污水提升装置来完成。目前，主要采用传统的集水坑配置污水泵的方 式，需要专人定期清掏，污水容易渗漏，会对地下环境造成很大污染，且密封 性不好，异味溢出对周围环境污染严重;另外水泵维修率高，有害气体危害维 修人员人身安全;占地面积大，投资成本高，使得此种方法逐渐不被企业接受。 目前市面上也有少量污水提升机，但是其进水设计不合理，常常不能杂质不能 完全排除。
实用新型内容
针对现有技术中存在的缺陷，本实用新型的目的是提供一种无堵塞城市污 水提升一体机。
为解决上述技术问题，本实用新型的实施例提供一种无堵塞城市污水提升 一体机，包括一体机本体，其特征在于，所述一体机本体包括集水槽、污水泵、 固液分离器、管道、主控液位计、超高报警液位计和电气控制装置，所述一体 机本体上设有进水口、出水口和通风口，所述进水口、出水口和通风口通过管 道相连，所述污水泵、固液分离器分别与管道相连，所述主控液位计和超高报 警液位计安装在所述集水槽中，所述污水泵和所述固液分离器安装在所述集水 槽底部，其中，固液分离器采用特殊进水系统和精密过滤系统，确保污水泵工 作时将其截留在内的杂质全部排出，并解决了传统污水提升水中水泵叶轮易被 缠绕而导致水泵频繁出现故障的问题。
作为优选，所述污水泵和所述固液分离器的数量均为2个。
作为优选，所述固液分离器上设有反冲洗装置，用于污水泵工作时反向冲 洗集水槽底部，防止底部沉淀。
作为优选，所述进水管上设有止回阀Ⅲ和闸阀Ⅱ，所述出水管上设有止 回阀Ⅱ和闸阀Ⅲ，防止污水回流和截断污水，方便设备日常维护和检修。
作为优选，所述一体机本体内设有备用泵。安装在泵坑内，避免系统出现 故障时污水无处排放而污染周围环境。
作为优选，所述备用泵上设有止回阀Ⅰ和闸阀Ⅰ，防止备用泵不工作时污 水倒流。
作为优选，所述一体机本体内设有通气装置，能有效地防止异味外泄，又 能及时吸入空气，避免集水槽内出现真空。
作为优选，所述集水槽底端基础通过地脚螺栓进行固定。
作为优选，所述集水槽为长方体型结构，材质具有抗腐蚀、抗老化能力， 使用寿命长，降低了客户支付额外的维修费用及重复采购的风险。
本实用新型的上述技术方案的有益效果如下：采用坑式安装，节约占地面 积，结构紧凑、布局合理、安装维修极为方便，机动力消耗小、设备故障率低、 使用寿命长，易于管理，可以循环利用，极大地节约了水资源。
