申请日2014.05.06
公开(公告)日2014.10.08
IPC分类号C02F1/52; C02F9/04
摘要
本实用新型涉及一种水处理流化床滤池，主要由：依次连接进水管、混凝池、絮凝池及流化床滤池组成;所述流化床滤池的上部设置有活动板，流化床滤池的下部设置有固定板，且在活动板与固定板之间设置有滤料;所述活动板连接调节拉伸装置，调节拉伸装置设置在流化床滤池的顶部。本实用新型具有可以进行混凝、絮凝处理，滤料呈流化垂直分布，滤料密度可调，滤池处理水质更加稳定，水头损失小，占地面积小，系统设备自动化连续运行，维护方便。
权利要求书
1.一种水处理流化床滤池，其特征在于，主要由：依次连接进水管(1)、混凝池(2)、 絮凝池(5)及流化床滤池(7)组成;所述流化床滤池(7)的上部设置有活动板(10)， 流化床滤池(7)的下部设置有固定板(13)，且在活动板(10)与固定板(13)之间设置 有滤料(11);所述活动板(10)连接调节拉伸装置(8)，调节拉伸装置(8)设置在流化 床滤池(7)的顶部。
2.根据权利要求1所述的一种水处理流化床滤池，其特征在于：所述絮凝池(5)与流 化床滤池(7)之间设置有连接管(6)，连接管(6)接入流化床滤池(7)的中部导流板内。
3.根据权利要求1所述的一种水处理流化床滤池，其特征在于：所述流化床滤池(7) 底部设置有泥斗(14)。
说明书
一种水处理流化床滤池
技术领域
本实用新型涉及水处理设备，具体涉及一种水处理流化床滤池。
背景技术
在水处理领域中，对水过滤主要采用罐体压力过滤和填料无压重力过滤，其滤料大部 分呈固定或水平分布，其主要缺点：水中悬浮物很快沉淀在滤料的表面，从而使过流面积 减少，堵塞流水通道，必须要停止过滤进行反冲洗，需要建设大型的鼓风机房，以及反冲 洗泵房，并且一段时间就要更换滤料，运行能耗高，操作强度大，占地面积很大，土建费 用高，单位吨水成本较高，因此需要一种具有处理效果好，水质水量稳定，运行维护简单 方便等优点的水处理过滤装置。
实用新型内容
本实用新型的目的在于提供一种水处理流化床滤池，具有可以进行混凝、絮凝处理， 滤料呈流化垂直分布，滤料密度可调，滤池处理水质更加稳定，水头损失小，占地面积小， 系统设备自动化连续运行，维护方便。
本实用新型的目的通过下述技术方案实现：一种水处理流化床滤池，其特征在于，主 要由：依次连接进水管、混凝池、絮凝池及流化床滤池组成;所述流化床滤池的上部设置 有活动板，流化床滤池的下部设置有固定板，且在活动板与固定板之间设置有滤料;所述 活动板连接调节拉伸装置，调节拉伸装置设置在流化床滤池的顶部。
所述絮凝池与流化床滤池之间设置有连接管，连接管接入流化床滤池的中部导流板内。
所述流化床滤池底部设置有泥斗。

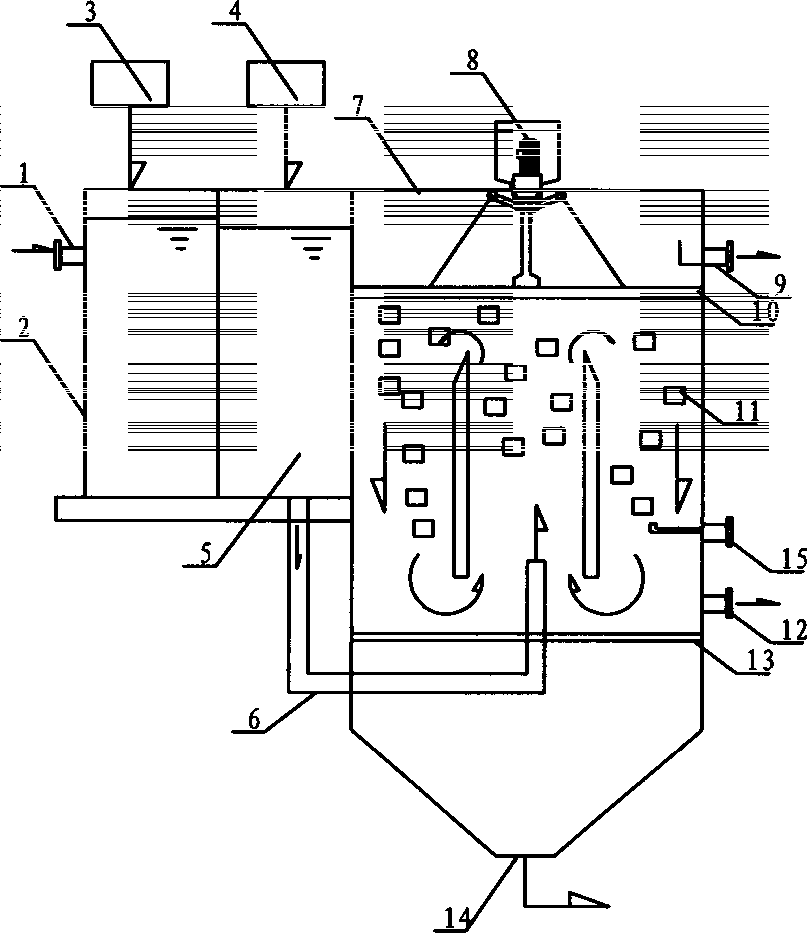

本实用新型装置工作原理：待过滤处理水经过前段生物或物化处理后，从进水管进入 混凝池，混凝加药装置向混凝池加入混凝剂，絮凝加药装置向絮凝池加入絮凝剂，然后通 过连接管进入流化床滤池过滤，絮凝池与流化床滤池之间设置有连接管，连接管接入流化 床滤池的中部导流板内，通过导流板内外水流形成流动状态，滤料不断吸附水中悬浮物， 滤料在导流板外部进行清洗，污染物从清洗出口排出，调节拉伸装置调节滤料间隙，由此 来控制水流速度，完成水过滤处理。
本实用新型与现有技术相比，具有如下的优点和有益效果：本实用新型一种水处理流化 床滤池，具有可以进行混凝、絮凝处理，增强了过滤去除率，滤池处理水质更加稳定;由于 流化过滤阻力较小，滤池水头损失小;滤料呈流化垂直分布，整套设备占地面积小，并实现 在线清洗。
