申请日2014.01.29
公开(公告)日2014.04.30
IPC分类号C02F1/461; C02F9/14
摘要
本发明提供了一种海上生活污水的处理系统，包括调节池和膜处理池，调节池连接有海上生活污水进水管线以及海水进水管线，调节池中设置有电解装置;膜处理池连接有清水出水管线，膜处理池中设置有MBR膜组件;膜处理池与调节池通过调节池出水管线连接。本发明还提供了一种海上生活污水的处理方法。本发明的处理系统将电解法和膜分离法进行结合，系统稳定性好、可靠性高，体积小巧，可广泛应用于海上平台及船舶中。本发明的处理方法能有效对海上生活污水进行处理，系统运行稳定，出水水质明显优于电解法处理的水质，维护工作量小。
权利要求书

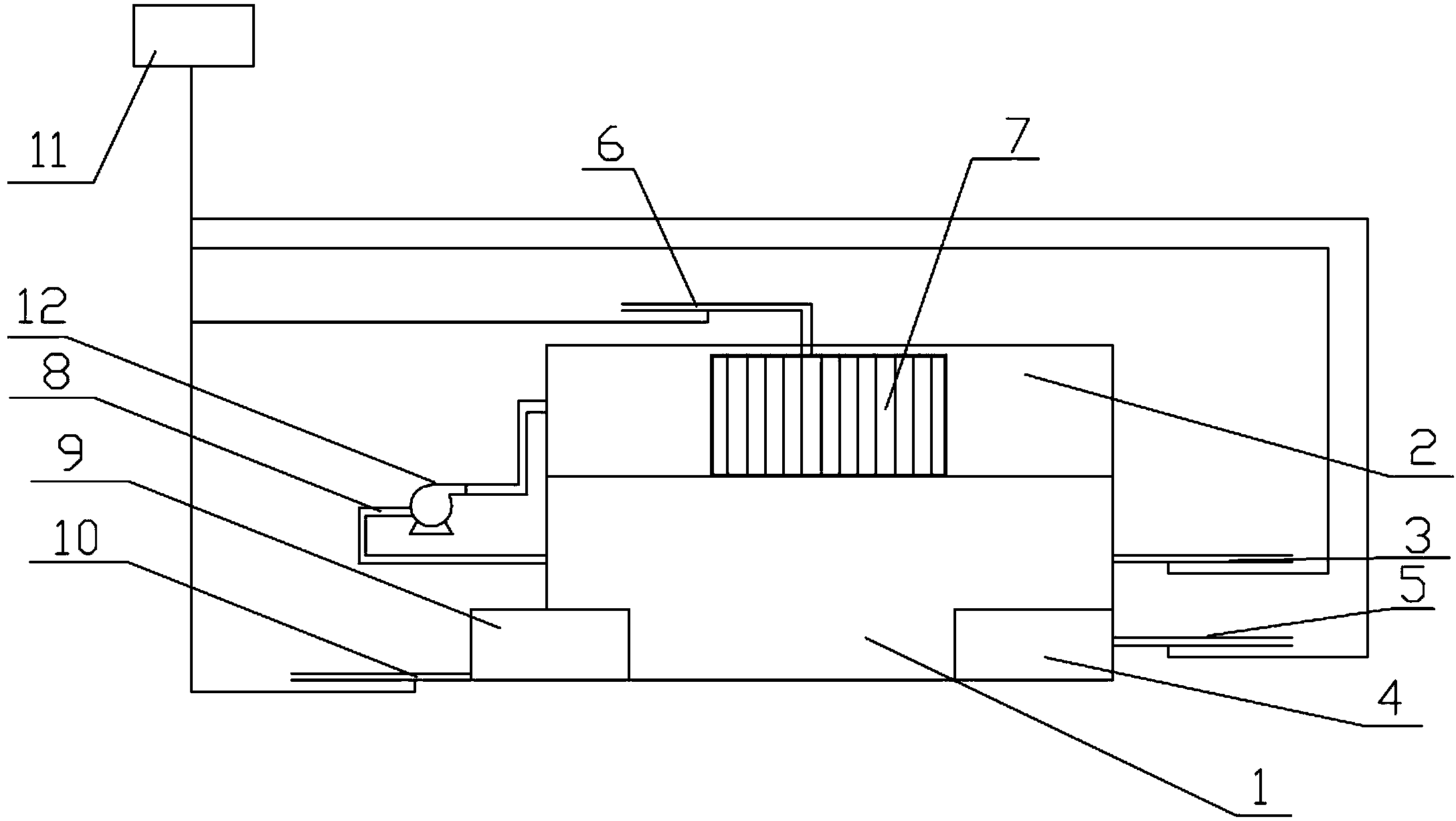

1.一种海上生活污水的处理系统，其特征在于，所述处理系统包括：
调节池(1)，其连接有海上生活污水进水管线(3)和海水进水管线 (5)，所述调节池(1)中设置有电解装置(4);以及
膜处理池(2)，其连接有用于排出处理后清水的清水出水管线(6)， 所述膜处理池(2)中设置有一组或多组MBR膜组件(7);
其中，所述膜处理池(2)与所述调节池(1)通过调节池出水管线(8) 连接。
2.根据权利要求1的处理系统，其特征在于，所述膜处理池(2)设 置于所述调节池(1)之上。
3.根据权利要求1或2的处理系统，其特征在于，所述调节池(1) 还设置有用于粉碎调节池中污泥的粉碎装置(9)。
4.根据权利要求3的处理系统，其特征在于，所述粉碎装置(9)连 接有用于排出调节池中污泥的污泥排出管线(10)。
5.根据权利要求4的处理系统，其特征在于，所述海上生活污水进水 管线、海水进水管线、调节池出水管线、清水出水管线以及污泥排出管线 上分别设置有控制阀。
6.根据权利要求5的处理系统，其特征在于，所述控制阀与用于调节 管线中流量的控制装置连接。
7.根据权利要求5的处理系统，其特征在于，所述海上生活污水进水 管线和清水出水管线上还分别设置有流量计。
8.一种海上生活污水的处理方法，其特征在于，采用权利要求1-7任 一项的处理系统对海上生活污水进行处理，包括以下步骤：
1)将待处理的海上生活污水通过海上生活污水进水管线输送到调节 池中，通过海水进水管线向所述调节池中供给海水，通过电解装置使用电 解法对所述海上生活污水进行处理，同时沉淀污泥;
2)将调节池处理后的出水通过调节池出水管线送入膜处理池中，通 过MBR膜组件进行过滤处理后由清水出水管线排出。
9.根据权利要求8的处理方法，其特征在于，所述处理方法还包括污 泥排出步骤，其过程如下：停止将调节池出水送入膜处理池，通过海水进 水管线向所述调节池中供给海水，通过所述电解装置使用电解法对所述调 节池中的污泥进行处理，处理后的污泥通过粉碎装置粉碎后由污泥排出管 线排出。
10.根据权利要求9的处理方法，其特征在于，所述污泥排出步骤为 周期性进行，或者在所述膜处理池维修或维护时进行。
说明书
一种海上生活污水的处理系统以及处理方法
技术领域
本发明涉及水处理领域，具体涉及一种海上生活污水的处理系统以及采 用所述处理系统进行水处理的处理方法。
背景技术
目前海上油田开发及船舶运行面临的环保要求越来越高，尤其对于生活 污水处理上，过去只要求控制有害细菌(大肠杆菌)，对COD(化学需氧量) 没有要求。但是随着环保压力越来越大，目前国家海洋局已要求海上生产平 台及船舶生活污水的排放必须考虑COD的指标。
目前对于海上平台及船舶生活污水的处理主要是两大技术：膜生物分离 技术(MBR)和电解法。膜生物分离技术(MBR)是一种将生物反应技术 和膜分离技术相结合的工艺，污水中的污染物首先在生物反应器中进行好氧 生物降解，同时生物反应器内的混合液在膜两侧压力差的作用下，水和小于 膜孔径的小分子溶质透过膜，从而达到净化处理的目的，设备稳定运行的情 况下，出水COD浓度可达到30mg/L以下。但是，在实际使用过程中，由 于海上恶劣的工作环境，微生物的活性极不稳定，装置无法稳定运行，造成 处理效果不达标。并且，MBR法会产生大量的污泥，由于没有经过处理， 需要定期人工清理，操作维护工作量大。电解法是将生活污水与海水进行混 合，在电极板的作用下产生具有杀菌作用的次氯酸根离子，破坏微生物细胞 结构，消灭污水中的大肠杆菌等细菌，同时，污水中的有机化合物也在电解 产生的高级氧化作用下氧化分解，设备稳定运行的情况下，出口COD浓度 可达到300mg/L以下。与MBR法相比较，电解法设备稳定性好，不受海上 恶劣工作条件的影响，并且不产生污泥，维护工作量小，但是其出口COD 指标远高于MBR法，不能满足海上清洁生产的要求。
发明内容
为克服现有海上生活污水处理中无法同时兼顾系统稳定性和出水水 质的缺陷，本发明的一个目的是提供一种海上生活污水的处理系统。
本发明的另一个目的是提供一种海上生活污水的处理方法。
本发明提供的处理系统包括：
调节池，其连接有海上生活污水进水管线和海水进水管线，所述调 节池中设置有电解装置;以及
膜处理池，其连接有用于排出处理后清水的清水出水管线，所述膜 处理池中设置有一组或多组MBR膜组件;
其中，所述膜处理池与所述调节池通过调节池出水管线连接。
上述处理系统中，所述膜处理池设置于所述调节池之上。
上述处理系统中，所述调节池还设置有用于粉碎调节池中污泥的粉 碎装置。
其中，所述粉碎装置连接有用于污泥排出的管线。
上述处理系统中，所述海上生活污水进水管线、海水进水管线、调 节池出水管线、清水出水管线以及污泥排出管线上分别设置有控制阀。
其中，所述控制阀与用于调节管线中流量的控制装置连接。
上述处理系统中，所述海上生活污水进水管线和清水出水管线上还 分别设置有流量计。
本发明提供的海上生活污水的处理方法采用以上技术方案任一项的 处理系统对海上生活污水进行处理，包括以下步骤：
1)将待处理的海上生活污水通过海上生活污水进水管线输送到调节 池中，通过海水进水管线向所述调节池中供给海水，通过电解装置使用 电解法对所述海上生活污水进行处理，同时沉淀污泥;
2)将调节池处理后的出水通过调节池出水管线送入膜处理池中，通 过MBR膜组件进行过滤处理后由清水出水管线排出。
所述处理方法中，还包括污泥排出步骤，其过程如下：停止将调节 池出水送入膜处理池，通过海水进水管线向所述调节池中供给海水，通 过所述电解装置使用电解法对所述调节池中的污泥进行处理，处理后的 污泥通过粉碎装置粉碎后由污泥排出管线排出。
其中，所述污泥排出步骤为周期性进行，或者在所述膜处理池维修 或维护时进行。
本发明的处理系统首次将电解法和膜分离法进行结合，先利用电解法对 待处理的海上生活污水进行杀菌、去除有机物等处理，再利用MBR膜组件 对电解法处理后的水进行进一步过滤处理，既解决了电解法水质指标不足的 缺点，又解决了MBR法稳定性不足的难题，系统稳定性好、维护工作量小， 可靠性高。本发明的处理系统体积小巧，可广泛应用于海上平台及船舶中。
本发明的处理方法通过利用本发明的处理系统，能有效对海上生活污水 进行处理，系统运行稳定，维护工作量小，排水中的COD浓度可降至30mg/L 以下，水质明显优于电解法处理的水质，能够满足IMO标准要求。
