申请日2014.09.05
公开(公告)日2015.01.07
IPC分类号E03D11/10; E03D11/13
摘要

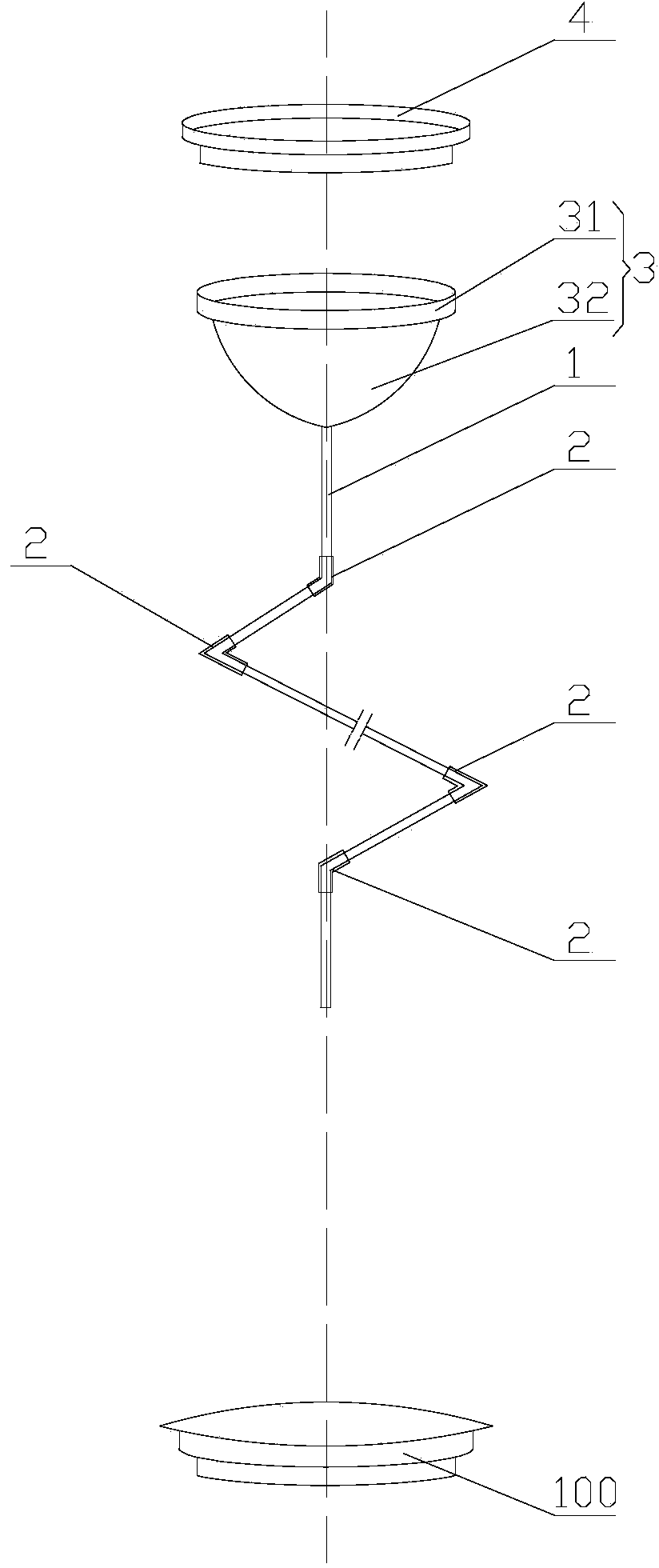

本实用新型公开了一种具有褶皱软阀的排污水管，包括主管路;所述主管路上设有褶皱软阀，不冲水时所述主管路在所述褶皱软阀作用下弯折，冲水时所述主管路在水流作用下展开。采用这种结构，如图所示，不冲水时，由于褶皱软阀带动主管路发生弯折，因此，污物产生的臭气通过弯折处时需要改变流动方向而导致气体流动不顺畅，从而对臭气流动产生阻碍，大大减小了臭气流动的速度，避免了大量臭气返回便池。冲水时，主管路在水流的冲撞作用下其弯折处展开，使得污水能够顺畅地经过主管路排出。由此可见，上述排污水管能够在保证排污水管的排污能力的基础上，避免其向便池返臭味，改善便器的用户体验。
权利要求书
1.一种具有褶皱软阀的排污水管，包括主管路(1);其特征在 于，所述主管路(1)上设有褶皱软阀(2)，不冲水时所述主管路(1) 在所述褶皱软阀(2)作用下弯折，冲水时所述主管路(1)在水流作 用下展开。
2.根据权利要求1所述的具有褶皱软阀的排污水管，其特征在 于，所述褶皱软阀(2)为具有弹性的弯折套筒，所述弯折套筒套装于 所述主管路(1)外部;不冲水时所述弯折套筒带动其内部的所述主管 路(1)弯折，冲水时所述水流克服所述弯折套筒的弹力展开所述主管 路(1)。
3.根据权利要求2所述的具有褶皱软阀的排污水管，其特征在 于，所述褶皱软阀(2)的数量为多个，多个所述褶皱软阀(2)设于 所述主管路(1)的不同位置。
4.根据权利要求3所述的具有褶皱软阀的排污水管，其特征在 于，所述主管路(1)为硅胶管。
5.根据权利要求1-4任一项所述的具有褶皱软阀的排污水管，其 特征在于，所述排污水管的顶端设有开关软阀(3)，所述主管路(1) 通过所述开关软阀(3)与所述便器的排污口(100)连接;所述开关 软阀(3)在不冲水时关闭，并能在冲水时在水流作用下打开。
6.根据权利要求5所述的具有褶皱软阀的排污水管，其特征在 于，所述开关软阀(3)包括环形上沿(31)和设于所述环形上沿(31) 下方的侧壁(32)，所述环形上沿(31)与所述排污口(100)连接， 所述侧壁(32)在不冲水时贴合，并在冲水时在水流作用下分离、打 开呈下端开口的碗状。
7.根据权利要求6所述的具有褶皱软阀的排污水管，其特征在 于，所述环形上沿(31)为可变形结构，所述排污水管还包括胀圈(4)， 所述胀圈(4)用于贴合设于所述环形上沿(31)的内部、将所述环形 上沿(31)撑紧与所述排污口(100)内侧。
8.根据权利要求7所述的具有褶皱软阀的排污水管，其特征在 于，所述开关软阀(3)为硅胶结构。
9.根据权利要求6所述的具有褶皱软阀的排污水管，其特征在 于，所述侧壁(32)的内壁为磨砂面。
说明书
一种具有褶皱软阀的排污水管
技术领域
本实用新型涉及便器技术领域，尤其涉及一种具有褶皱软阀的排 污水管。
背景技术
对于日常使用的大便器、小便器、蹲便、坐便等多种便器来说， 通常包括便池，便池下方设有排污口，排污口连接有排污水管，用于 将污物排出便池。
现有技术中，便器的排污水管为普通的圆筒形管，这样，当冲水 将污物排出便池后，污物仍会通过排污水管向上返臭味，使得便池的 用户体验比较差。
有鉴于此，亟待针对上述技术问题，对现有技术中的便池的排污 水管做进一步优化设计，在保证排污水管的排污能力的基础上，避免 其向便池返臭味，改善便器的用户体验。
实用新型内容
本实用新型的目的为提供一种便池的排污水管，该排污水管能够 在保证排污水管的排污能力的基础上，避免其向便池返臭味，改善便 器的用户体验。
为解决上述技术问题，本实用新型提供一种具有褶皱软阀的排污 水管，包括主管路;所述主管路上设有褶皱软阀，不冲水时所述主管 路在所述褶皱软阀作用下弯折，冲水时所述主管路在水流作用下展开。
优选地，所述褶皱软阀为具有弹性的弯折套筒，所述弯折套筒套 装于所述主管路外部;不冲水时所述弯折套筒带动其内部的所述主管 路弯折，冲水时所述水流克服所述弯折套筒的弹力展开使所述主管路。
优选地，所述褶皱软阀的数量为多个，多个所述褶皱软阀设于所 述主管路的不同位置。
优选地，所述主管路为硅胶管。
优选地，所述排污水管的顶端设有开关软阀，所述主管路通过所 述开关软阀与所述便器的排污口连接;所述开关软阀在不冲水时关闭， 并能在冲水时在水流作用下打开。
优选地，所述开关软阀包括环形上沿和设于所述环形上沿下方的 侧壁，所述环形上沿与所述排污口连接，所述侧壁在不冲水时贴合， 并在冲水时在水流作用下分离、打开呈下端开口的碗状。
优选地，所述环形上沿为可变形结构，所述排污水管还包括胀圈， 所述胀圈用于贴合设于所述环形上沿的内部、将所述环形上沿撑紧与 所述排污口内侧。
优选地，所述开关软阀为硅胶结构。
优选地，所述侧壁的内壁为磨砂面。
本实用新型提供一种具有褶皱软阀的排污水管，包括主管路;所 述主管路上设有褶皱软阀，不冲水时所述主管路在所述褶皱软阀作用 下弯折，冲水时所述主管路在水流作用下展开。
采用这种结构，不冲水时，由于褶皱软阀带动主管路发生弯折， 因此，污物产生的臭气通过弯折处时需要改变流动方向而导致气体流 动不顺畅，从而对臭气流动产生阻碍，大大减小了臭气流动的速度， 避免了大量臭气返回便池。冲水时，主管路在水流的冲撞作用下其弯 折处展开，使得污水能够顺畅地经过主管路排出。
由此可见，上述排污水管能够在保证排污水管的排污能力的基础 上，避免其向便池返臭味，改善便器的用户体验。
