申请日2014.10.30
公开(公告)日2016.08.24
IPC分类号E03F5/10; E03F5/14; E03F5/22; F04B33/00
摘要
本发明提供了一种折叠式高效节水回收脚垫装置，包括底座、过滤净化装置、蓄水舱、增压装置、高压气舱、高压排气装置、进水阀、出气舱、排水阀，底座上方设有过滤净化装置，过滤净化装置下方通过进水阀连接有蓄水舱，底座内蓄水舱的上方设有高压气舱，增压装置与高压气舱连通，高压气舱通过出气舱与蓄水舱连通，蓄水舱底部连有排水阀，本的有益效果在于：本装置设计构造为无电机械式，使用简单方便，稳定性高不易损坏;可伸缩结构，体积小、重量轻、蓄水量大，可根据需求调节蓄水体积;使用广泛;本装置也可多用途使用，如作为野外活动的净化蓄水器或海上作业等环境污水收集;可节约大量的生活用水，有较高的经济性和社会效用。
权利要求书
1.一种折叠式高效节水回收脚垫装置，其特征在于：包括底座、过滤净化装置、蓄水舱、增压装置、高压气舱、高压排气装置、进水阀、出气舱、排水阀，所述底座上方设有过滤净化装置，所述过滤净化装置下方通过进水阀连接有蓄水舱，所述底座内蓄水舱的上方设有高压气舱，所述增压装置与所述高压气舱连通，所述高压气舱通过出气舱与所述蓄水舱连通，所述蓄水舱底部连有排水阀;
所述增压装置包括增压气缸、进气阀、导气管、回力弹簧、齿杆、齿轮箱、助力弹簧、增压踏板，所述增压气缸前端设有回力弹簧，所述增压气缸后端连接有进气阀及导气管，所述回力弹簧上连接有齿杆一，所述齿杆一嵌入滑轨油封活塞，所述齿杆一前端连接有齿轮箱，所述齿轮箱前端连接有齿杆二，所述齿杆二一端连接有助力弹簧，所述助力弹簧一端连接有增压踏板，所述导气管连接有高压气舱。
2.根据权利要求1所述的折叠式高效节水回收脚垫装置，其特征在于：所述底座包括底座主体、橡胶带、底盘，所述底座主体的形状为正方体，所述底座主体四周设有橡胶带，所述橡胶带下方设有底盘。
3.根据权利要求2所述的折叠式高效节水回收脚垫装置，其特征在于：所述底座还包括折叠式挡水板，所述底座上方四周设有折叠式挡水板。
4.根据权利要求2所述的折叠式高效节水回收脚垫装置，其特征在于：所述橡胶带为可拉伸橡胶带，所述底盘为耐磨塑料底盘。
5.根据权利要求1所述的折叠式高效节水回收脚垫装置，其特征在于：所述蓄水舱由高弹性球形内胆形成，所述蓄水舱包括入水口、出水口，所述入水口位于所述蓄水舱上方，所述入水口左侧设有出气舱，所述出水口位于所述蓄水舱底部，所述入水口连接过滤净化装置。
6.根据权利要求1所述的折叠式高效节水回收脚垫装置，其特征在于：所述过滤净化装置为双层结构，所述过滤净化装置一层为过滤网，所述过滤网含活性炭，所述过滤净化装置另一层为净化层，所述净化层含有矿物砂。
7.根据权利要求1所述的折叠式高效节水回收脚垫装置，其特征在于：所述出气舱包括出气舱主体、进气口、出气舱进气阀、出气口、高压气网、浮球，所述出气舱主体上方设有进气口，所述进气口下方设有出气舱进气阀，所述出气舱进气阀下方连通有出气口，所述出气口与所述高压气网相连通，所述浮球位于所述高压气网内，所述进气口连接有高压气舱。
8.根据权利要求5所述的折叠式高效节水回收脚垫装置，其特征在于：所述进水阀与所述入水口相连接。
9.根据权利要求7所述的折叠式高效节水回收脚垫装置，其特征在于：所述出气舱进气阀与所述出气舱相连接。
说明书
一种折叠式高效节水回收脚垫装置
技术领域
本发明涉及一种水回收脚垫装置，尤其涉及一种折叠式高效节水回收脚垫装置。
背景技术
在日常生活中的用水有很大一部分是可以回收再利用的，我们国家是个严重缺水的国家，节约用水更是每个公民的应尽义务，我们生活中洗衣服后的水，洗漱后水等都可以回收利用，但是占我们生活用水中很大比例的洗澡却一直无法回收，白白从下水道流走，造成巨大的水资源浪费。
发明内容
本发明目的在于解决市在日常生活中的用水有很大一部分是可以回收再利用的，我们国家是个严重缺水的国家，节约用水更是每个公民的应尽义务，我们生活中洗衣服后的水，洗漱后水等都可以回收利用，但是占我们生活用水中很大比例的洗澡却一直无法回收，白白从下水道流走，造成巨大的水资源浪费的不足而提供的一种新型折叠式高效节水回收脚垫装置。

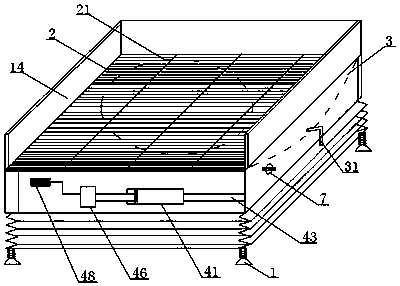

本发明是通过以下技术方案来实现的：一种折叠式高效节水回收脚垫装置，包括底座、过滤净化装置、蓄水舱、增压装置、高压气舱、高压排气装置、进水阀、出气舱、排水阀，所述底座上方设有过滤净化装置，所述过滤净化装置下方通过进水阀连接有蓄水舱，所述底座内蓄水舱的上方设有高压气舱，所述增压装置与所述高压气舱连通，所述高压气舱通过出气舱与所述蓄水舱连通，所述蓄水舱底部连有排水阀。
进一步地，所述底座包括底座主体、橡胶带、底盘，所述底座主体的形状为正方体，所述底座主体四周设有橡胶带，所述橡胶带下方设有底盘。
进一步地，所述底座还包括折叠式挡水板，所述底座上方四周设有折叠式挡水板。
进一步地，所述橡胶带为可拉伸橡胶带，所述底盘为耐磨塑料底盘。
进一步地，所述蓄水舱由高弹性球形内胆形成，所述蓄水舱包括入水口、出水口、出气舱，所述入水口位于所述蓄水舱上方，所述入水口左侧设有出气舱，所述出水口位于所述蓄水舱底部，所述入水口连接过滤净化装置。
进一步地，所述增压装置包括增压气缸、进气阀、导气管、回力弹簧、齿杆、齿轮箱、助力弹簧、增压踏板，所述增压气缸前端设有回力弹簧，所述增压气缸后端连接有进气阀及导气管，所述回力弹簧上连接有齿杆，所述齿杆嵌入滑轨油封活塞，所述齿杆前端连接有齿轮箱，所述齿轮箱前端连接有齿杆，所述齿杆一端连接有助力弹簧，所述助力弹簧一端连接有增压踏板，所述导气管连接有高压气舱。
进一步地，所述过滤净化装置为双层结构，所述过滤净化装置一层为过滤网，所述过滤网含活性炭，所述过滤净化装置另一层为净化层，所述净化层含有矿物砂。
进一步地，所述出气舱包括出气舱主体、进气口、进气阀、出气口、高压气网、浮球，所述出气舱主体上方设有进气口，所述进气口下方设有进气阀，所述进气阀下方连通有出气口，所述出气口与所述高压气网相连通，所述浮球位于所述高压气网内，所述进气口连接有高压气舱。
进一步地，所述进水阀与所述进气阀为90°异位，所述进水阀与所述入水口相连接，所述进气阀与所述出气舱相连接。
一种折叠式高效节水回收脚垫装置的使用方法，其特征在于：包括如下步骤：
(1)将生活用水经挡水板可伸缩聚拢，经过过滤净化装置净化处理后，经导水孔流入蓄水舱;
(2)将蓄水舱内的球形内胆具有高伸缩性，在水的重力作用下快速膨胀充满蓄水舱，并且可以通过调整底座的高度加大蓄水舱的存储容积;
(3)打开进水阀门，在内部90°异位球阀作用下打开入水口，同时关闭进气舱的出气孔，然后用增压踏板在齿轮箱作用下，增压活塞反复运动压缩的空气经单向进气阀进入高压气舱;
(4)最后打开排水阀，把净化水排出。
本发明的有益效果在于：
(1)本装置设计构造为无电机械式，使用简单方便，稳定性高不易损坏;
(2)本装置为可伸缩结构，体积小、重量轻放置移动方便、蓄水量大，可根据需求调节蓄水体积;
(3)使用广泛、可应用于广大大家庭、学校、监狱、集体宿舍等地方更为缺水地区居民增加一种全新的节水方式;
(4)本装置也可多用途使用，如作为野外活动的净化蓄水器或海上作业等环境污水收集;
(5)可节约大量的生活用水，有较高的经济性和社会效用。
