申请日2014.10.30
公开(公告)日2015.04.08
IPC分类号F23C1/00; F23C5/08; F23J15/00; F23K5/04; F23K5/20; F23C3/00
摘要
本实用新型提供一种燃用污水煤浆锅炉，包括：卸浆系统、输浆系统、浆加热系统、炉前供浆系统、锅炉、脱硝系统、除尘系统、脱硫系统。所述卸浆系统包括汽车卸浆系统和火车卸浆系统;所述汽车卸浆系统设置一个汽车卸浆罐;所述缷浆罐上部设置三个汽车卸浆口和两台搅拌器，该缷浆罐下部设置三台卸浆泵;所述三台卸浆泵中，其中一台卸浆泵向5000立方米水煤浆储罐卸浆，其中另外两台卸浆泵可直接向炉前供浆;两台输浆泵设置在上述5000立方米水煤浆储罐底部。所述锅炉前墙设置八台燃烧器主燃烧器，主燃烧器中的浆枪采用两级蒸汽雾化;所述锅炉设置SCR脱硝反应器、电除尘器、脱硫塔。能解决锅炉燃用污水煤浆时易灭火，燃烧不稳定，环保不达标问题。
权利要求书
1.一种燃用污水煤浆锅炉，其特征在于，该燃用污水煤浆锅炉包括：卸浆系统、输浆系统、浆加热系统、炉前供浆系统、锅炉、脱硝系统、除尘系统、脱硫系统;
其中，卸浆系统，包括：汽车卸浆系统和火车卸浆系统;所述汽车卸浆系统设置一个汽车卸浆罐;所述缷浆罐上部设置三个汽车卸浆口和两台搅拌器，该缷浆罐下部设置三台卸浆泵;所述三台卸浆泵中，其中1台卸浆泵向5000立方米水煤浆储罐卸浆，其中另外两台卸浆泵可直接向炉前供浆;
其中，输浆系统，包括2台输浆泵;所述两台输浆泵设置在上述5000立方米水煤浆储罐底部;
其中，浆加热器，包括串联的三组列管换热器，加热介质为热水，所述换热器进口热水管设置气动进口切断阀;
其中，炉前供浆系统，包括炉前供浆罐、供浆泵和炉前供浆管线;所述炉前供浆罐设置搅拌器，其罐体外部设置热水加热盘管，所述炉前供浆罐底部出口设置过滤器;该炉前供浆系统设置4台供浆泵，所述供浆泵采用变频调节;所述炉前供浆管线设置电动供浆阀、回浆阀，电动旁路阀和旁路调节阀;
其中，所述锅炉前墙设置八台燃烧器主燃烧器，主燃烧器的上部设置两台油气燃烧，左右两侧底部各设置1台助燃燃烧器;锅炉炉膛设置卫燃带;所述主燃烧器中的浆枪采用两级蒸汽雾化;
其中，脱硝系统，包括在所述锅炉设置SCR脱硝反应器;
其中，除尘系统，包括在所述锅炉设置电除尘器;
其中，脱硫系统，包括在所述锅炉设置脱硫塔。
2.如权利要求1所述的一种燃用污水煤浆锅炉，其特征在于：所述锅炉为单锅筒、自然循环、固态排渣型水煤浆锅炉;锅炉整体呈π型，半露天布置;
锅炉前部为炉膛，四周布满膜式水冷壁;炉膛出口布置屏式过热器，水平烟道布置两级对流过热器;炉顶转向室直到上级省煤器(210)四周均布置包墙管，能确保锅炉密封;
后部为竖井烟道，交错布置两级省煤器(207、210)和两级空气预热器(215、216);锅炉构架为双框架的全钢结构，能抗地震烈度8度对构架的影响;
尾部采用金属焊接框架结构;
锅炉采用辐射和对流相结合，多次交叉混合，两次喷水调温的典型过热系统，由顶棚管过热器及包墙管、屏式过热器和两级对流过热器组成;
锅炉前墙布置的燃烧器，分五层，共十台，其中一至四层燃烧器为主燃烧器(212)，可燃用污水煤浆、裂解渣油，八只燃烧器可以满足锅炉满负荷运行;第5层为两只辅助燃烧器(211)，可燃用天然气;炉前采用大风箱结构，集中送风;东西侧墙各安装了一台助燃燃烧器(213)，可燃用裂解渣油、天然气。
3.如权利要求1或2所述的一种燃用污水煤浆锅炉，其特征在于：供浆泵送入燃烧器的污水煤浆经过喷嘴的两级蒸汽雾化后进入炉膛稳定燃烧;燃烧器前浆压控制在1~1.5Mpa，蒸汽压力略低于浆压控制在0.9~1.4Mpa;当燃烧不稳定时，为防止灭火启动辅助燃烧器稳定燃烧，锅炉最下层燃烧器周围设置卫燃带，进一步稳定火焰，有效解决了污水浆不易燃烧的问题;燃烧产生的烟气经过热器、省煤器、预热器从锅炉尾部排出，烟气还通过SCR脱硝系统、电除尘系统、脱硫系统达到环保标准后经引风机进烟囱排入大气;燃烧后的极少灰渣，通过排渣系统排出炉外。
4.如权利要求3所述的一种燃用污水煤浆锅炉，其特征在于：该锅炉的炉膛高度，比煤粉锅炉增加1.5-3米;锅炉采取防磨、防腐处理。
说明书
一种燃用污水煤浆锅炉
技术领域
本实用新型涉及锅炉及附属设备，尤其涉及一种燃用污水煤浆锅炉。
背景技术
现有的水煤浆锅炉的基本原理：燃料是由螺杆泵送入燃烧器，由蒸汽配合雾化，在一定条件下，水煤浆在炉膛内稳定燃烧，产生的烟气经过热器管束、省煤器、预热器等从锅炉尾部排出，通过除尘器达到环保标准后经引风机进烟囱排入大气;燃烧后的极少灰渣，通过排渣系统排出炉外。
现有的水煤浆锅炉的特点：最大限度地吸取了燃煤和燃油锅炉的优势，解决了燃煤锅炉污染环境及燃油锅炉运行成本高的问题，具有热效率高、环保节能，应用范围广的特点，是工业、民用锅炉替代品。
但是现有的水煤浆锅炉仅能燃用工业清水制作的成分稳定的水煤浆，对于用炼油碱渣、化工碱渣、VAE废乳液、RO膜浓盐水等废水制作成污水煤浆，易出现灭火，燃烧不稳定，环保不达标等问题，无法达到正常稳定运行。
实用新型内容
本实用新型的目的是提供一种燃用污水煤浆锅炉。

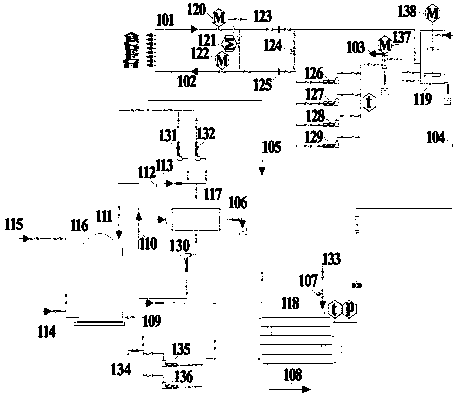

本实用新型所述的一种燃用污水煤浆锅炉，包括：卸浆系统、输浆系统、浆加热系统、炉前供浆系统、锅炉、脱硝系统、除尘系统、脱硫系统;
其中，卸浆系统，包括：汽车卸浆系统和火车卸浆系统;所述汽车卸浆系统设置一个汽车卸浆罐;所述缷浆罐上部设置三个汽车卸浆口和2台搅拌器，该缷浆罐下部设置三台卸浆泵;所述三台卸浆泵中，其中一台卸浆泵向5000立方米水煤浆储罐卸浆，其中另外两台卸浆泵可直接向炉前供浆;
其中，输浆系统，包括两台输浆泵;所述2台输浆泵设置在上述5000立方米水煤浆储罐底部;
其中，浆加热器，包括串联的3组列管换热器，加热介质为热水，所述换热器进口热水管设置气动进口切断阀;
其中，炉前供浆系统，包括炉前供浆罐、供浆泵和炉前供浆管线;所述炉前供浆罐设置搅拌器，其罐体外部设置热水加热盘管，所述炉前供浆罐底部出口设置过滤器;该炉前供浆系统设置4台供浆泵，所述供浆泵采用变频调节;所述炉前供浆管线设置电动供浆阀、回浆阀，电动旁路阀和旁路调节阀;
其中，所述锅炉前墙设置八台燃烧器主燃烧器，主燃烧器的上部设置两台油气燃烧，左右两侧底部各设置一台助燃燃烧器;锅炉炉膛设置卫燃带;所述主燃烧器中的浆枪采用两级蒸汽雾化;
其中，脱硝系统，包括在所述锅炉设置SCR脱硝反应器;
其中，除尘系统，包括在所述锅炉设置电除尘器;
其中，脱硫系统，包括在所述锅炉设置脱硫塔。
本实用新型的有益效果包括：
本实用新型提供的一种燃用污水煤浆的锅炉及其配套系统，能解决锅炉燃用污水煤浆时易灭火，燃烧不稳定，环保不达标的问题，为稳定高效燃用污水煤浆提供一套完整解决方案。
经本实用新型所述系统和控制调整后，能确保污水煤浆燃烧充分稳定，环保达标排放。
本实用新型能实现废水等液体废物的无害化综合利用，实现液体污染物不转移、不出厂的目的，对社会、对环境产生良好的影响;还可节约大量的污水等污染物处置费，创造循环经济赢利的新模式。
水煤浆锅炉能够燃用污水煤浆是最大的收获和效果，能够燃用RO膜反渗透废水制作的污水煤浆、碱渣水生化处理后制作的污水煤浆以及VAE废乳液制作的污水煤浆，其本身意义重大，能够将石化企业的最难处理的废水，最终燃烧，污水煤浆锅炉变身为环保处理系统最重要的一环。
