申请日2014.04.11
公开(公告)日2014.09.17
IPC分类号C02F3/30; C02F3/02
摘要
本实用新型涉及污水处理领域，提供一种污水生物处理器，包括固定框架，所述固定框架分为三层，上层框架均布浮筒，中间层框架均布污水处理用带状纤维毡填料，下层框架上均布微孔曝气器的微孔曝气管，所述微孔曝气管通过气管与外部风机相连。本实用新型结构简单、操作方便，污水处理效率高且不会造成新的污染。

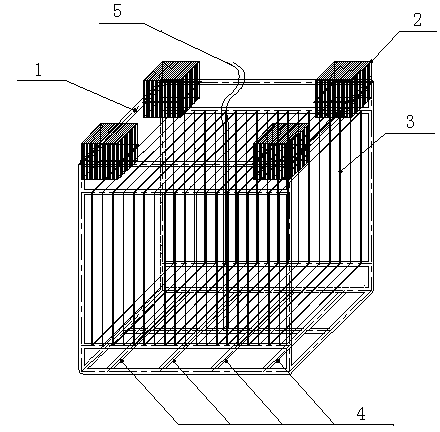

摘要附图
权利要求书
1.一种污水生物处理器，包括固定框架，其特征在于：所述固定框架分为三层，上层框架均布浮筒，中间层框架均布污水处理用带状纤维毡填料，下层框架上均布微孔曝气器的微孔曝气管，所述微孔曝气管通过气管与外部风机相连。
2.根据权利要求1所述的一种污水生物处理器，其特征在于：所述固定框架为钢管制成的立方体结构。
3.根据权利要求1所述的一种污水生物处理器，其特征在于：所述污水处理用带状纤维毡填料包括坯层和纤维层，所述坯层为EVA材料，纤维层为聚丙烯纤维丝材料，所述纤维层的聚丙烯纤维丝交错缠绕固定在坯层上形成带状纤维毡，所述带状纤维毡填料宽度为4～6cm，所述坯层厚度为2mm±0.5mm，纤维层厚度为2mm±0.5mm。
说明书
一种污水生物处理器
技术领域
本实用新型涉及污水处理领域，具体涉及一种污水生物处理器。
背景技术
目前，以生物带为载体，所述生物带为一种由纤维丝组成的带状柔性填料，在生物带上固定特定生物菌直接用于湖泊和河道中的污水治理，具有很好的效果，且不需要建设大量的构筑物，投资和运行成本都非常低廉，仅为建构筑物的30-40%。但此种污水处理方法也遇到了一些问题，如：1、生物带和与其配套使用的微孔曝气器固定前需要清除底泥，固定生物带和微孔曝气器时需配重。用混凝土块、砖头将生物带和曝气器沉入湖底或河床，大量的混凝土块和砖头留在湖底或河床势必会造成新的污染;2、曝气器难以水平地固定在湖底或河床，不能获得最佳曝气效果;3、运行时间久了泥砂、污泥会将生物带和曝气器埋没，影响运行效果。
发明内容
本实用新型的目的就是为了克服上述现有技术中存在的不足，提供一种污水生物处理器，其结构简单、操作方便，污水处理效率高且不会造成新的污染。
为实现以上目的，本实用新型采用的技术方案是：一种污水生物处理器，包括固定框架，所述固定框架分为三层，上层框架均布浮筒，中间层框架均布污水处理用带状纤维毡填料，下层框架上均布微孔曝气器的微孔曝气管，所述微孔曝气管通过气管与外部风机相连。
在上述技术方案中，所述固定框架为钢管制成的立方体结构。
在上述技术方案中，所述污水处理用带状纤维毡填料包括坯层和纤维层，所述坯层为EVA(乙烯-醋酸乙烯共聚物)材料，纤维层为聚丙烯纤维丝材料，所述纤维层的聚丙烯纤维丝交错缠绕固定在坯层上形成带状纤维毡，所述带状纤维毡填料宽度为4～6cm，所述坯层厚度为2mm±0.5mm，纤维层厚度为2mm±0.5mm。
本实用新型污水生物处理器具有以下优点：
1、采用水处理器在湖泊、河道中处理污水，根据水深可以清除底泥，也可以不清除底泥，无需采用混凝土块、砖头配重，不会造成新的污染;
2、微孔曝气器在运行过程中始终保持水平状态，能获得最佳曝气效果;
3、泥砂、污泥不会将生物带和曝气器埋没，运行效果始终如一;如果发现泥砂、污泥较多时，可以将水处理器移开，清除泥砂、污泥后，重新放回原处;
4、水处理器可以直接放置在湖泊、河道中用于污水处理、水体修复，无需将污水收集进污水处理厂处理，几乎不占用土地，省去了管网和建污水处理厂的投资;
5、水处理器可以根据需要来配置，处理同样规模的污水其投资只相当于建污水处理厂的投资的30-40%;
6、采用水处理器在湖泊、河道中处理过的污水，黑臭现象可以消失，能见度可以达到0.5m，主要指标COD接近或达到国家一级B标;
7、运行成本在0.1-0.15元/t;
8、水处理器可以在水中任意移动，在水面上只能看见浮体，可以组成多种图案，具有一定的景观效果。
