申请日2014.04.30
公开(公告)日2014.10.15
IPC分类号C02F9/14
摘要
本实用新型公开了一种地埋式生活污水处理装置，包括准备池和反应池，准备池包括格栅井、污泥池和调节池，污泥池和调节池顶部相通，调节池内安装有水泵一，格栅井设于污泥池和调节池的顶端，格栅井与污泥池间设有通孔一，格栅井内设有格栅网，格栅网左侧的格栅井内设有污水管;反应池包括厌氧池、好氧池、MBR池、膜清池和消毒池，厌氧池和好氧池内均安装有生物膜和喷嘴，厌氧池的喷嘴和好氧池内的喷嘴通过管道二固定连接，管道二的外端安装有鼓风机;MBR池内安装有水泵二，水泵二的出水口安装有管道三，消毒池内安装有出水管。解决了BOD和COD的去除率不高和污水处理设备占地面积大的问题。
权利要求书
1.一种地埋式生活污水处理装置，其特征在于，包括准备池和反应池，所述准备池包括格栅井、污泥池和调节池，所述污泥池和调节池并排设置，且顶部相通，所述调节池内安装有水泵一，所述水泵一的出水口安装有管道一，所述格栅井设于所述污泥池和调节池的顶端，所述格栅井与所述污泥池间设有通孔一，所述格栅井内设有格栅网，所述格栅网左侧的格栅井内设有污水管;

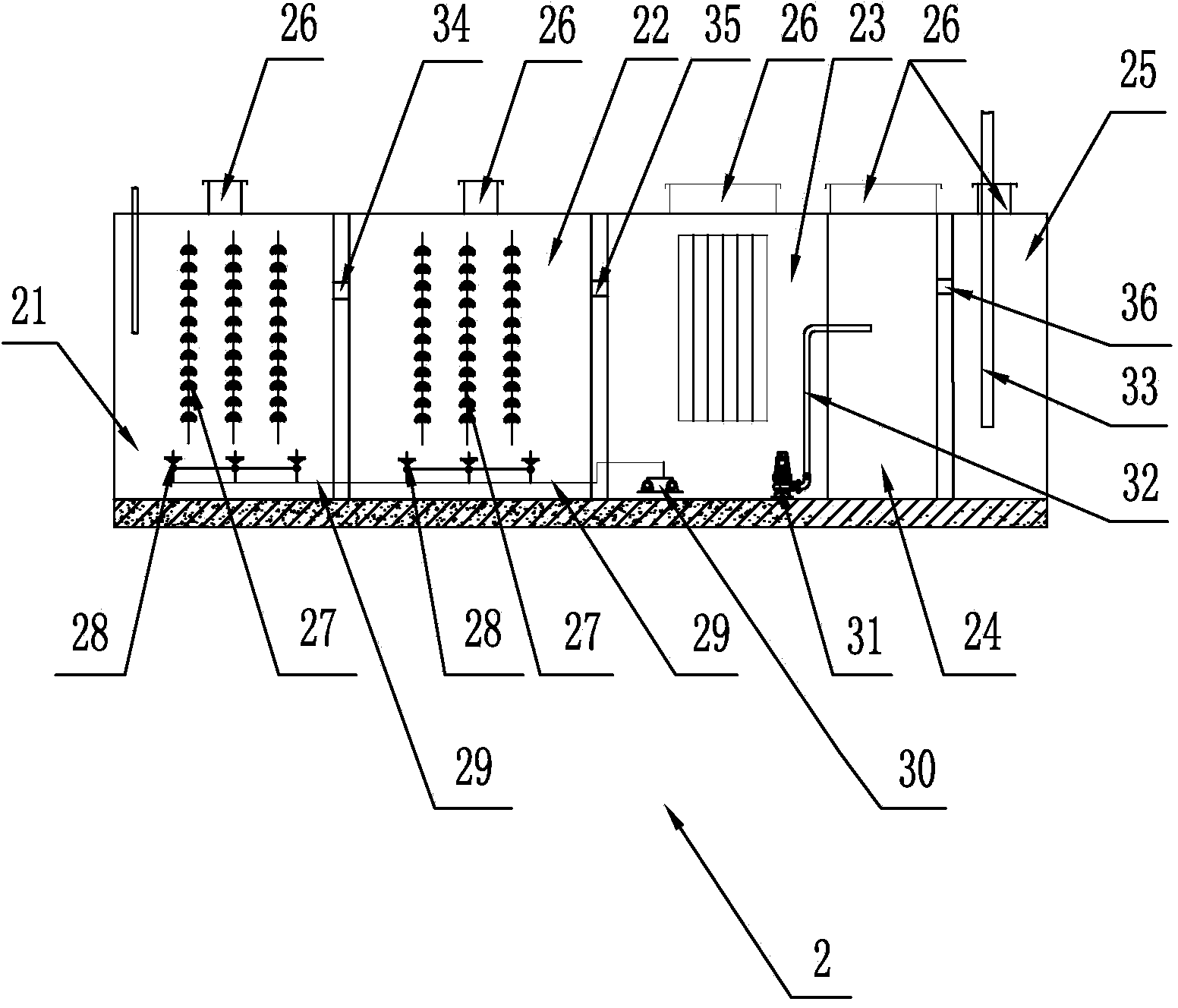

所述反应池包括厌氧池、好氧池、MBR池、膜清池和消毒池，所述厌氧池、好氧池、MBR池、膜清池和消毒池依次并排设置，所述厌氧池和好氧池内均安装有生物膜和喷嘴，所述喷嘴安装于生物膜的下方，且位于好氧池和厌氧池的底部，所述厌氧池的喷嘴和好氧池内的喷嘴通过管道二固定连接，所述管道二的外端安装有鼓风机，所述鼓风机安装于所述反应池外部;
所述MBR池内安装有水泵二，所述水泵二的出水口安装有管道三，所述管道三伸入所述膜清池内，所述消毒池内安装有出水管。
2.根据权利要求1所述的一种地埋式生活污水处理装置，其特征在于，所述污泥池的顶部低于所述调节池的顶部。
3.根据权利要求1所述的一种地埋式生活污水处理装置，其特征在于，所述厌氧池、好氧池、MBR池、膜清池和消毒池的顶部各安装有一个通道，所述通道的顶部各安装有一个盖子。
4.根据权利要求1所述的一种地埋式生活污水处理装置，其特征在于，所述厌氧池和好氧池间开有通孔二，所述好氧池和MBR池间开有通孔三，膜清池和消毒池间开有通孔四。
说明书
一种地埋式生活污水处理装置
技术领域
本实用新型涉及废水净化设备领域，具体涉及一种地埋式生活污 水处理装置。
背景技术
地埋式生活污水处理装置适用于宾馆、饭店、疗养院、医院、学 校、商城、居住小区、村镇、船舶码头、车站、机场、工厂、矿山、 旅游点、风景区等生活污水处理或者与生活污水类似的各种工业有机 污水的处理，所有设施均设置在若干个箱体内，箱体可全埋、半埋或 放置在地表以上。现有的污水处理设备占地面积大，BOD和COD的去 除率不高。
实用新型内容
为解决上述技术问题，我们提出了一种地埋式生活污水处理装 置，解决了现有的污水处理设备占地面积大，BOD和COD的去除率不 高的问题。
为达到上述目的，本实用新型的技术方案如下：
一种地埋式生活污水处理装置，包括准备池和反应池，所述准备 池包括格栅井、污泥池和调节池，所述污泥池和调节池并排设置，且 顶部相通，所述调节池内安装有水泵一，所述水泵一的出水口安装有 管道一，所述格栅井设于所述污泥池和调节池的顶端，所述格栅井与 所述污泥池间设有通孔一，所述格栅井内设有格栅网，所述格栅网左 侧的格栅井内设有污水管;
所述反应池包括厌氧池、好氧池、MBR池、膜清池和消毒池，所 述厌氧池、好氧池、MBR池、膜清池和消毒池依次并排设置，所述厌 氧池和好氧池内均安装有生物膜和喷嘴，所述喷嘴安装于生物膜的下 方，且位于好氧池和厌氧池的底部，所述厌氧池的喷嘴和好氧池内的 喷嘴通过管道二固定连接，所述管道二的外端安装有鼓风机，所述鼓 风机安装于所述反应池外部;
所述MBR池内安装有水泵二，所述水泵二的出水口安装有管道三， 所述管道三伸入所述膜清池内，所述消毒池内安装有出水管。
优选的，所述污泥池的顶部低于所述调节池的顶部。
优选的，所述厌氧池、好氧池、MBR池、膜清池和消毒池的顶部 各安装有一个通道，所述通道的顶部各安装有一个盖子。
优选的，所述厌氧池和好氧池间开有通孔二，所述好氧池和MBR 池间开有通孔三，膜清池和消毒池间开有通孔四。
通过上述技术方案，本实用新型提出的一种地埋式生活污水处理 装置，通过设置缺氧池加好氧池加MBR池等结构，解决了BOD和COD 的去除率不高的问题;通过将厌氧池、好氧池、MBR池、膜清池和消 毒池设置为并排结构，使其相连为一体结构，解决了现有的污水处理 设备占地面积大的问题。
