申请日2014.04.30
公开(公告)日2014.08.20
IPC分类号B01F5/02; C02F1/78; C02F1/50
摘要
本发明公开了一种用于污水处理过程中的离心射流装置，包括从左到右依次连接的污水进水嘴、喉嘴、自激腔、喉径、混合室和混合水出水管，喉嘴的左部内径大于右部内径，喉嘴的左端靠近进水口处还设有空气进口，污水进水嘴与喉嘴的左端进水口相连，自激腔呈向右侧倒置的凹形，其左侧进水口与喉嘴相连，自激腔的右侧中部的出水口与喉径的一端相连，喉径的另一端与混合室的进水口相连，混合室的进水口旁设有臭氧水进水嘴，混合室的右侧出水口与混合水出水管相连。本发明利用高速流体卷吸低速流体来实现增压及混合过程，保证臭氧水与污水的充分均匀混合，然后进入反应室进行反应，以达到杀菌灭菌的效果，结构简单、容易实施。
权利要求书
1.一种用于污水处理过程中的离心射流装置，其特征在于：包括从左到右 依次连接的污水进水嘴(1)、喉嘴(2)、自激腔(3)、喉径(4)、混合室(5) 和混合水出水管(6)，所述喉嘴(2)为左端口径大于右端口径的漏斗形，所述 喉嘴(2)的左端中部设有进水口，所述喉嘴(2)的左端靠近进水口处还设有 空气进口(7)，所述污水进水嘴(1)与喉嘴(2)的左端进水口相连，所述自 激腔(3)内腔呈向右侧倒置的凹形，所述自激腔(3)的左侧进水口与喉嘴(2) 的出水口相连，所述自激腔(3)的右侧中部的出水口与喉径(4)的一端相连， 所述喉径(4)的另一端与混合室(5)的进水口相连，所述混合室(5)的进水 口旁设有臭氧水进水嘴(8)，所述混合室(5)的右侧出水口与混合水出水管(6) 相连。
2.如权利要求1所述的一种用于污水处理过程中的离心射流装置，其特征 是：所述臭氧水进水嘴(8)偏心设置，所述臭氧水进水嘴(8)的嘴口朝向混 合室(5)的中段部。
说明书
一种用于污水处理过程中的离心射流装置
技术领域
本发明涉及一种离心射流装置，特别是涉及一种用于污水处理过 程中的离心射流装置。
背景技术
随着工业化和城市化的发展，水环境污染、水资源紧缺日益严重， 水污染控制，水环境保护刻不容缓。
目前水处理方法有：(一)沉淀物过滤法、(二)硬水软化法、(三) 吸附法、(四)去离子法、(五)逆渗透法、反渗透法;(六)超过滤法、 (七)蒸馏法、(八)消毒法、(九)生物化学法等，及最新颖的(十)正向 渗透法、自然净化方法。
以上传统的处理污水方法，即使排放达标，对水资源也是浪费。 如采用一般性技术，要将污水处理水质提高到可循环再利用的水平， 流程繁冗，成本过高，造成中水回用技术普及程度不高。比如采用化 学法适用于高浓度、高盐的废水，由于添加药剂造成化学残留和二次 污染，所以化学法不仅处理成本高，而且致命的缺点是无法达标排放。 生物法的缺点是处理装置占地面积大，对PH值和温度的要求高，在 污水成分上有局限性。
现在用臭氧处理污水的技术得到专家们的青睐，臭氧是由三个氧 原子组成的，由于它有较高的氧化还原电位，所以有极强的氧化能力， 可以降解水中多种杂质和杀灭多种致病菌、霉菌、病毒以及杀死诸如 饰贝科软体动物幼虫(达98%)及水生物如剑水蚤、寡毛环节动物、 水蚤轮虫等。
臭氧水处理之所以在世界上得到长足的发展，不只是由于其有效 的去杂与杀菌能力，而且在于经它处理后在水中不产生二次污染(残 毒)，多余的臭氧也会较快分解为氧气而不似氯剂在水中形成氯氨、 氯仿等致癌物质，因而被世界公认为最安全的消毒剂。
臭氧处理的关键技术之一就是要使得臭氧和污水能够得到充分 均匀的混合，目前臭氧都是直接增压后通入水中进行溶解得到臭氧 水，再直接将臭氧水通入污水中，这样不能保证臭氧能与污水充分混 合。
因此本领域技术人员致力于开发一种能将臭氧和污水充分混合 装置。
发明内容
有鉴于现有技术的上述缺陷，本发明所要解决的技术问题是提供 一种能将臭氧水和污水进行充分混合的用于污水处理过程中的离心 射流装置。

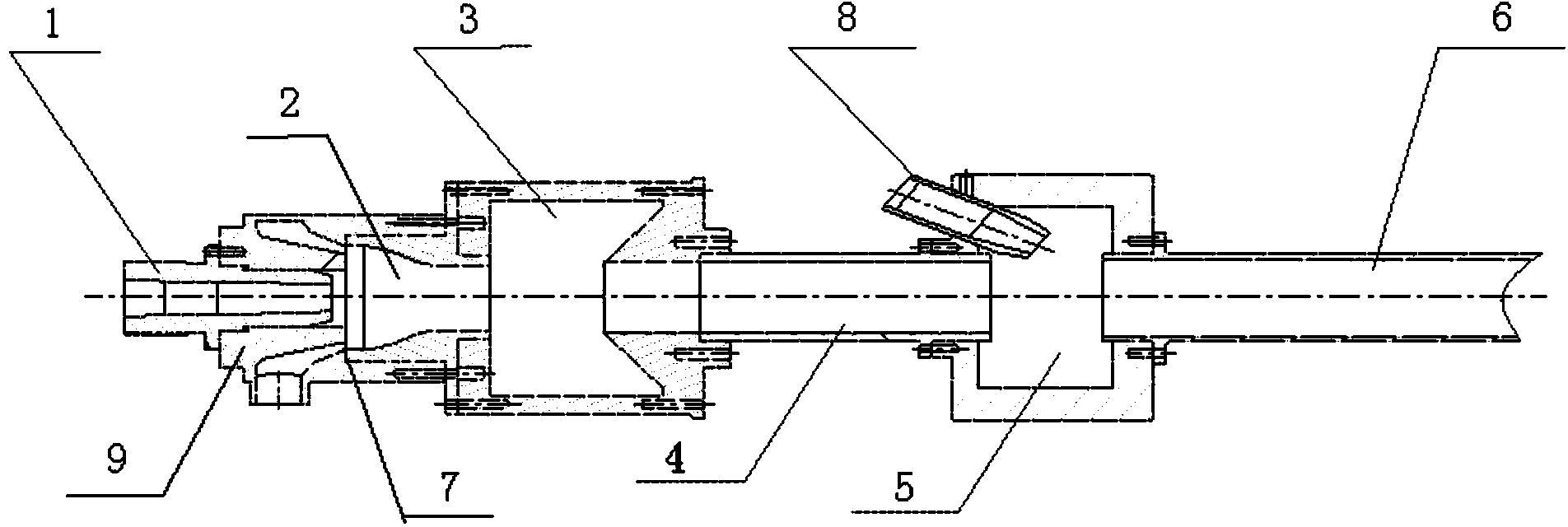

为实现上述目的，本发明提供了一种用于污水处理过程中的离心 射流装置，其特征在于：包括从左到右依次连接的污水进水嘴、喉嘴、 自激腔、喉径、混合室和混合水出水管，所述喉嘴为左端口径大于右 端口径的漏斗形，所述喉嘴的左端中部设有进水口，所述喉嘴的左端 靠近进水口处还设有空气进口，所述污水进水嘴与喉嘴的左端进水口 相连，所述自激腔内腔呈向右侧倒置的凹形，所述自激腔的左侧进水 口与喉嘴的出水口相连，所述自激腔的右侧中部的出水口与喉径的一 端相连，所述喉径的另一端与混合室的进水口相连，所述混合室的进 水口旁设有臭氧水进水嘴，所述混合室的右侧出水口与混合水出水管 相连。
采用上述技术方案，本发明利用高速流体卷吸低速流体来实现增 压及混合过程的。具体说：用污水泵将污水从污水池抽到污水进水嘴 (污水速度快)，然后进入喉嘴，在喉嘴的作用下，提高流速，同时 曝气(有空气从空气进口进入喉嘴内)。当污水高速进入自激腔室与 自激腔内壁碰闯发生强烈冲击波并形成一定规律的涡漩，在冲击波不 断的作用下腔室压力增大，并产生脉冲射流水经过喉径进入到混合 室，与臭氧水进水嘴切入的臭氧水体形成剪切效应，击散了脉冲射流 水的水外缘，从而产生大量的水气泡，逐渐增大室内压力，当压力达 到一定数值时，室内形成气墙，阻碍了脉冲射流水的穿透力，在气墙 中心处此时形成向心水涡流，在压力作用下喷射式进入混合水出水 管，并在混合水出水管与腔室联接处附近产生负压，进而提升了出水 的流速，最后来完成两种水体的充分混合。
在上述技术方案中：所述臭氧水进水嘴偏心设置，所述臭氧水进 水嘴的嘴口朝向混合室的中段部。
本发明的有益效果是：本发明利用高速流体卷吸低速流体来实现 增压及混合过程，保证臭氧水与污水的充分均匀混合，然后进入反应 室进行反应，以达到杀菌灭菌的效果，结构简单、容易实施。
