申请日2014.04.17
公开(公告)日2014.12.03
IPC分类号C02F7/00
摘要
本实用新型公开了一种处理污水的曝气装置，其特征是包括管道(1)，所述管道(1)内设有若干个跌爆板(2)，所述跌爆板(2)为玻璃钢制作的穿孔板，所述跌爆板(2)上设有50～100个的通孔。本结构的曝气装置，能够确保回流水跌落到跌爆板，通过跌爆板上的开孔渗透到消化池，使得回流水与空气充分接触以增大水中含量量，且无需动力即可达到工艺要求，同时制作简单、安装方便，可根据回流水量计算曝气量从而增减跌爆板层数。

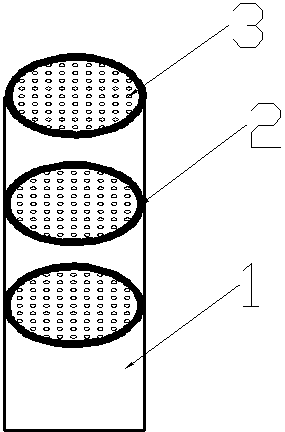

摘要附图
权利要求书
1.一种处理污水的曝气装置，其特征是包括管道(1)，所述管道(1)内设有若干个跌爆板(2)，所述跌爆板(2)为玻璃钢制作的穿孔板，所述跌爆板(2)上设有50～100个的通孔(3)。
2.根据权利要求1所述的一种处理污水的曝气装置，其特征是所述跌爆板(2)厚度为3～5mm，直径为400～600mm。
3.根据权利要求1或2所述的一种处理污水的曝气装置，其特征是所述通孔(3)孔径为8～15mm。
说明书
一种处理污水的曝气装置
技术领域
本实用新型涉及一种曝气装置，尤其涉及污水处理系统中的曝气装置。
背景技术
现代社会的进步和发展离不开水资源，然而人们每天都在大量消耗着地球的水，因此为节约地球上这些仅有水资源，随着水资源的日趋紧张，污水处理净化再利用已经成为经济社会发展中不可或缺的一个重要发展方向，各种污水处理设备不断的被应用于废水处理领域。工业污水由于种类繁多、成分复杂，处理难度较大，常常需要大型的处理设备，而小型工厂或者家庭来说现有的污水处理设备存在面积庞大、设备复杂、处理时间长或存在处理效果不佳，处理成本高，出水水质差等问题。
然而，目前现有的污水处理设备都不同程度的存在一些无法克服的重大缺陷 ：
一、处理后的污水曝气效果差，不像自来水那样的清澈透明，水里面存在许多悬浮物 ;
二、在污水处理设备中，处理出来的污泥不方便从设备内清理，长时间会造成堆积，影响设备的使用寿命 ;
三、污水处理后的浓缩污泥和反冲洗的水要排出设备流入下水管道，这样会带来二次污染，处理污水保护了环境，但是排放污泥和污泥水又污染的环境。
传统工艺中，为提高污水处理效果，增加污水中含氧量多采用曝气管加曝气头的工艺，此类设计不仅曝气效果差，且需要动力源增加了能耗。
实用新型内容
本实用新型的目的是解决出水水质差、氧气含量低、曝气效果差的问题，提供一种处理污水的曝气装置。
本实用新型采用的技术方案是：一种处理污水的曝气装置，包括管道，所述管道内设有若干个跌爆板，所述跌爆板为玻璃钢制作的穿孔板，所述跌爆板上设有50～100个的通孔。
作为本实用新型的进一步改进，所述跌爆板厚度为3～5mm，直径为400～600mm。
作为本实用新型的更进一步改进，所述通孔孔径为8～15mm。
本实用新型采用的有益效果是：本结构的曝气装置，能够确保回流水跌落到跌爆板，通过跌爆板上的开孔渗透到消化池，使得回流水与空气充分接触以增大水中含量量，且无需动力即可达到工艺要求，同时制作简单、安装方便，可根据回流水量计算曝气量从而增减跌爆板层数。
