申请日2014.03.24
公开(公告)日2014.08.13
IPC分类号F24D15/04
摘要
本实用新型涉及一种洗澡废水余热回收装置，其包括洗澡废水储罐、热泵、换热器以及风机;其中，于所述洗澡废水储罐的顶部连接有一进水管，底部连接有一出水管;所述出水管连接至热泵，其上设有电磁阀和供水泵;所述热泵、换热器和风机依次连接;于所述热泵上设有一除霜装置。本实用新型的洗澡废水余热回收装置结构简单，其能充分收集并利用洗澡废水的热量，使热利用率高，节能环保，并降低了冬季室内采暖的成本。
权利要求书

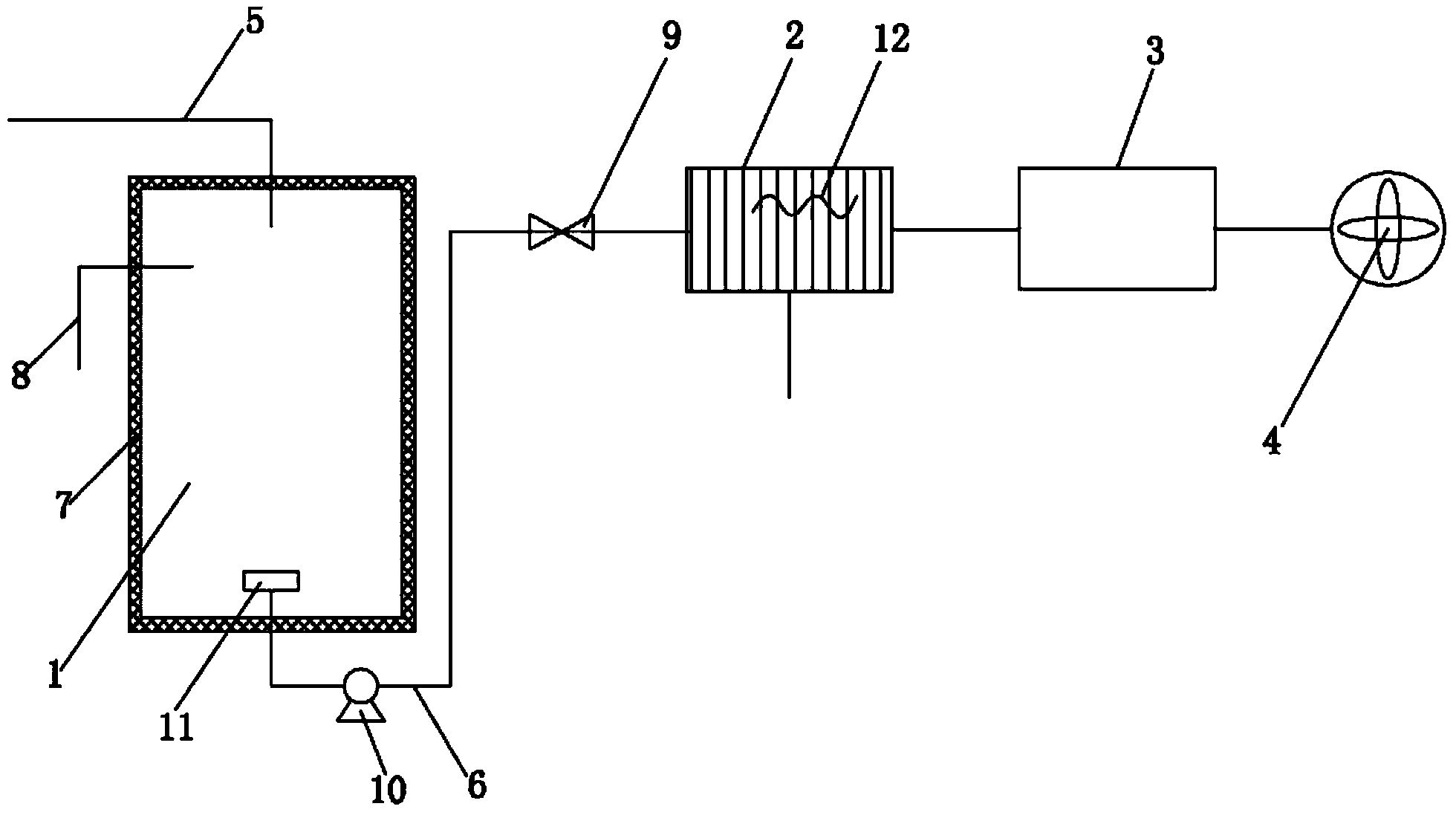

1.一种洗澡废水余热回收装置，其特征在于：包括洗澡废水储罐、热泵、 换热器以及风机;其中，于所述洗澡废水储罐的顶部连接有一进水管，底部 连接有一出水管;所述出水管连接至热泵，其上设有电磁阀和供水泵;所述 热泵、换热器和风机依次连接;于所述热泵上设有一除霜装置。
2.如权利要求1所述的洗澡废水余热回收装置，其特征在于：所述洗澡 废水储罐的外表面包覆一层保温层，其中上部设有一溢流管。
3.如权利要求1所述的洗澡废水余热回收装置，其特征在于：所述出水 管位于洗澡废水储罐内的一端设有一过滤器。
4.如权利要求1所述的洗澡废水余热回收装置，其特征在于：所述换热 器为板式换热器。
说明书
一种洗澡废水余热回收装置
技术领域
本实用新型涉及一种余热回收装置，具体涉及一种洗澡废水余热回收装 置，属于余热回收设备技术领域。
背景技术
目前，普通家庭每个人的洗澡时间为10到20分钟，而在洗澡的时候， 通常将洗澡废水直接排入下水道，而这些高热量的水就白白的浪费掉了。尤 其是在冬天，热水的温度更高。如果能够将洗澡废水中的热量充分回收利用， 不仅能够降低生活成本，也符合节能环保的要求。
因此，为解决上述技术问题，确有必要提供一种新型的洗澡废水余热回 收装置，以克服现有技术中的所述缺陷。
实用新型内容
为解决上述问题，本实用新型的目的在于提供一种结构简单、热利用率 高、节能环保的洗澡废水余热回收装置。
为实现上述目的，本实用新型采取的技术方案为：一种洗澡废水余热回 收装置，其包括洗澡废水储罐、热泵、换热器以及风机;其中，于所述洗澡 废水储罐的顶部连接有一进水管，底部连接有一出水管;所述出水管连接至 热泵，其上设有电磁阀和供水泵;所述热泵、换热器和风机依次连接;于所 述热泵上设有一除霜装置。
本实用新型的洗澡废水余热回收装置进一步设置为：所述洗澡废水储罐 的外表面包覆一层保温层，其中上部设有一溢流管。
本实用新型的洗澡废水余热回收装置进一步设置为：所述出水管位于洗 澡废水储罐内的一端设有一过滤器。
本实用新型的洗澡废水余热回收装置还设置为：所述换热器为板式换热 器。
与现有技术相比，本实用新型具有如下有益效果：本实用新型的洗澡废 水余热回收装置结构简单，其能充分收集并利用洗澡废水的热量，使热利用 率高，节能环保，并降低了冬季室内采暖的成本。
