申请日2014.03.29
公开(公告)日2014.08.20
IPC分类号C02F11/12
摘要
本实用新型涉及一种带滤网的污泥脱水机，其特征在于：包括电机、机架、滤网和螺杆，所述螺杆转动连接在机架上，螺杆的前段为浓缩区设有间距为5cm的疏螺纹片，螺杆的后段为脱水区设有间距为2cm的密螺纹片，所述滤网呈筒状，沿轴向包裹螺杆，滤网的前端固定连接污泥灌入装置，该污泥灌入装置与机架固定连接，滤网的后端通过支杆连接底座，所述螺杆与滤网后端之间设有干泥出口，所述螺杆上还设有干泥挡板，该干泥挡板位于滤网与底座之间。本实用新型具有结构简单，泥水分离效率高，能耗低，制造成本低，方便收集污泥等有益效果。
权利要求书
1. 一种带滤网的污泥脱水机，其特征在于：包括电机、机架、滤网和螺杆，所述螺杆转动连接在机架上，螺杆的前段为浓缩区设有间距为5cm的疏螺纹片，螺杆的后段为脱水区，设有间距为2cm的密螺纹片，所述滤网呈筒状，沿轴向包裹螺杆，滤网的前端固定连接污泥灌入装置，该污泥灌入装置与机架固定连接，滤网的后端通过支杆连接底座，所述螺杆与滤网后端之间设有干泥出口，所述螺杆上还设有干泥挡板，该干泥挡板位于滤网与底座之间。
说明书
一种带滤网的污泥脱水机
技术领域
本实用新型涉及污泥处理技术领域，特别涉及一种带滤网的污泥脱水机。
背景技术
污水处理所产生的污泥具有较高的含水量，由于水分与污泥颗粒结合的特性，采用机械方法脱除具有一定的限制，污泥中的有机质含量、灰分比例特别是絮凝剂的添加量对于最终含固率有着重要影响。一般来说，采用机械脱水可以获得20%-30%的含固率，所形成的污泥也被称为泥饼。泥饼的含水率仍然较高，具有流体性质，其处置难度和成本仍然较高，因此有必要进一步减量。 目前常用的手段除了自然风干之外，还有通过输入热量形成蒸发，采用热量进行干燥的处理就是热干化。自然风干之外耗时太长，而已需要的工作场地比较大，热干化需要耗费大量能源。
实用新型内容
本实用新型要解决的技术问题是，提供一种结构简单，泥水分离效率高的带滤网的污泥脱水机。

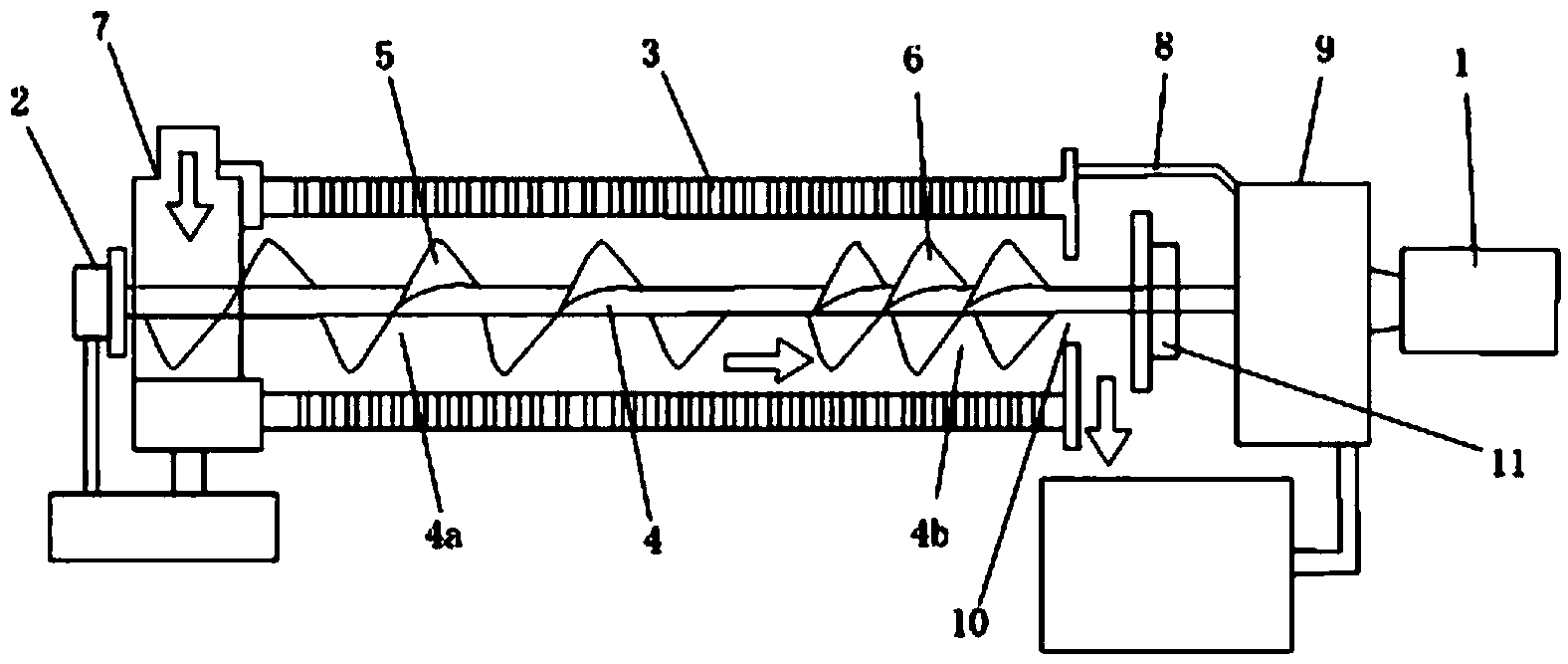

为解决上述技术问题，本实用新型采用以下技术方案：一种带滤网的污泥脱水机，其特征在于：包括电机、机架、滤网和螺杆，所述螺杆转动连接在机架上，螺杆的前段为浓缩区设有间距为5cm的疏螺纹片，螺杆的后段为脱水区，设有间距为2cm的密螺纹片，所述滤网呈筒状，沿轴向包裹螺杆，滤网的前端固定连接污泥灌入装置，该污泥灌入装置与机架固定连接，滤网的后端通过支杆连接底座，所述螺杆与滤网后端之间设有干泥出口，所述螺杆上还设有干泥挡板，该干泥挡板位于滤网与底座之间。
本实用新型通过设置两段密度不同的螺纹片，将螺杆分成了浓缩区和脱水区，浓缩区的疏螺纹片密度比较小，所以螺纹片之间的间距比较大，脱水区的密螺纹片密度比较大，所以螺纹片之间的距离比较小。本实用新型设有筒状的滤网，滤网内的污泥在螺纹片挤压的过程中脱水，水透过滤网流出，干泥被螺纹片推到滤网后端的干泥出口，进入干泥收集池。
本实用新型结构简单，泥水分离效率高，能耗低，制造成本低，方便收集污泥。
