申请日2017.10.23
公开(公告)日2018.03.13
IPC分类号B01D36/04; B01D36/00
摘要
本发明公开了一种防阻式污水过滤沉淀处理装置，属于污水处理设备领域，包括离心过滤室和沉淀室;所述离心过滤室顶端设置有上端盖，内部设置有过滤腔和离心腔;所述污水均布管设置在过滤腔顶部，且污水均布管顶端连接有进水管;所述搅拌电机固定设置在离心过滤室底端中心线上，搅拌电机的输出轴和搅拌轴连接;所述沉淀室设置在离心过滤室右侧，沉淀室通过连接水管和离心腔底部连通;本发明结构设计合理，通过设置的防阻装置能够便于对过滤板上的杂质进行除去防止发生阻塞;设置的除污装置能够便于将沉淀室内的污泥杂质排出的功能;本装置具有制作工艺简单、实用性强和除污效果好的特点。
权利要求书
1.一种防阻式污水过滤沉淀处理装置，包括离心过滤室和沉淀室;其特征在于，所述离心过滤室顶端设置有上端盖，内部设置有过滤腔和离心腔;所述上端盖通过螺母和螺栓相互旋合和离心过滤室顶端固定连接;所述过滤腔内部设置有污水均布管和过滤网;所述污水均布管设置在过滤腔顶部，且污水均布管顶端连接有进水管;所述离心腔内设置有搅拌片、搅拌轴、吸附网和搅拌电机;所述搅拌电机固定设置在离心过滤室底端中心线上，搅拌电机的输出轴和搅拌轴连接;所述沉淀室设置在离心过滤室右侧，沉淀室通过连接水管和离心腔底部连通;所述连接水管上设置有水泵;所述沉淀室上设置有盖板、过滤板、排水管、除污装置和排污口;所述盖板设置在沉淀室顶端，盖板和沉淀室顶端卡接;所述盖板上设置有加药口和防阻装置;所述过滤板竖直设置在沉淀室内;所述排污口设置在沉淀室底部左侧，排污口内设置有排污挡板;所述排水管设置在沉淀室右侧，排水管上设置有控制阀;所述防阻装置设置在过滤板左侧，防阻装置包括第一电动液压器、伸缩杆、支杆和刷杆;所述伸缩杆固定设置在第一电动液压器的下面，伸缩杆的下端右侧设置有支杆，支杆的右端设置有刷杆，且刷杆紧贴着过滤板设置;所述除污装置设置在沉淀室底部，除污装置包括刮污板、推杆和第二电动液压器;所述推杆右端和第二电动液压器连接，第二电动液压器固定设置在沉淀室底部。
2.根据权利要求1所述的防阻式污水过滤沉淀处理装置，其特征在于，所述过滤网设置在过滤腔底部，过滤网设置有两层。
3.根据权利要求1所述的防阻式污水过滤沉淀处理装置，其特征在于，所述吸附网固定设置在离心腔侧壁上，吸附网由化纤制成。
4.根据权利要求1所述的防阻式污水过滤沉淀处理装置，其特征在于，所述搅拌轴竖直设置在离心腔内，搅拌轴上设置有搅拌片。
5.根据权利要求1所述的防阻式污水过滤沉淀处理装置，其特征在于，所述刮污板设置在沉淀室内腔底部，刮污板右侧连接有推杆。
说明书
一种防阻式污水过滤沉淀处理装置
技术领域
本发明涉及一种污水处理设备领域，具体是一种防阻式污水过滤沉淀处理装置。
背景技术
在工业生产过程中，经常会产生大量的工业污水，并且为了环保需求，往往需要在排放污水之前对污水进行相应的处理，故而便需要使用到相应的污水处理装置;但是对于现有的污水处理装置来说，其结构和功能设计往往较为单一，如只能对污水中的大量杂物等进行基本的过滤净化操作，这样在处理装置的使用过程中，污水中的大量杂物便容易对处理装置的过滤机构造成堵塞，从而影响了过滤效率和效果，进而也降低了污水处理装置的使用性能;同时，处理装置内的沉淀物不便于排出;因此，我们需要一种防阻式污水过滤沉淀处理装置。
发明内容
针对上述现有技术的不足，本发明要解决的技术问题是提供一种结构简单且使用方便的防阻式污水过滤沉淀处理装置。
为实现上述目的，本发明提供如下技术方案：

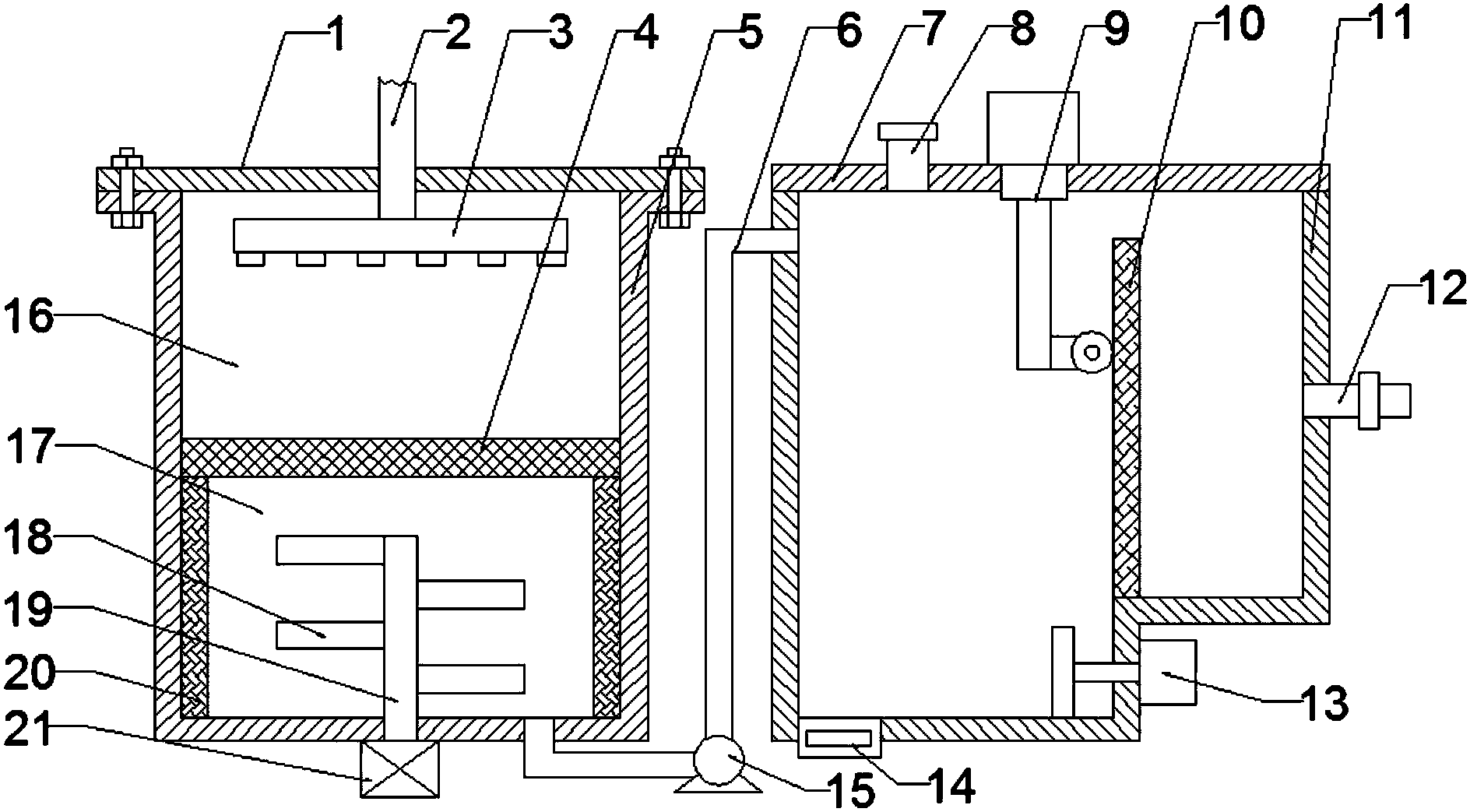

一种防阻式污水过滤沉淀处理装置，包括离心过滤室和沉淀室;所述离心过滤室顶端设置有上端盖，内部设置有过滤腔和离心腔;所述上端盖通过螺母和螺栓相互旋合和离心过滤室顶端固定连接;所述过滤腔内部设置有污水均布管和过滤网;所述污水均布管设置在过滤腔顶部，且污水均布管顶端连接有进水管;所述离心腔内设置有搅拌片、搅拌轴、吸附网和搅拌电机;所述搅拌电机固定设置在离心过滤室底端中心线上，搅拌电机的输出轴和搅拌轴连接;所述沉淀室设置在离心过滤室右侧，沉淀室通过连接水管和离心腔底部连通;所述连接水管上设置有水泵;所述沉淀室上设置有盖板、过滤板、排水管、除污装置和排污口;所述盖板设置在沉淀室顶端，盖板和沉淀室顶端卡接;所述盖板上设置有加药口和防阻装置;所述过滤板竖直设置在沉淀室内;所述排污口设置在沉淀室底部左侧，排污口内设置有排污挡板;所述排水管设置在沉淀室右侧，排水管上设置有控制阀;所述防阻装置设置在过滤板左侧，防阻装置包括第一电动液压器、伸缩杆、支杆和刷杆;所述伸缩杆固定设置在第一电动液压器的下面，伸缩杆的下端右侧设置有支杆，支杆的右端设置有刷杆，且刷杆紧贴着过滤板设置;所述除污装置设置在沉淀室底部，除污装置包括刮污板、推杆和第二电动液压器;所述推杆右端和第二电动液压器连接，第二电动液压器固定设置在沉淀室底部。
作为本发明进一步的方案：所述过滤网设置在过滤腔底部，过滤网设置有两层。
作为本发明进一步的方案：所述吸附网固定设置在离心腔侧壁上，吸附网由化纤制成。
作为本发明进一步的方案：所述搅拌轴竖直设置在离心腔内，搅拌轴上设置有搅拌片。
作为本发明再进一步的方案：所述刮污板设置在沉淀室内腔底部，刮污板右侧连接有推杆。
与现有技术相比，本发明的有益效果是：
本发明通过离心过滤室设置的过滤网对污水进行初步过滤处理，过滤掉一些较大的杂质;搅拌电机用于带动搅拌片旋转，对污水进行离心处理，利用吸附网对污水进行吸附处理;设置的防阻装置通过伸缩杆的上下移动，便于对过滤板上的杂质进行除去防止发生阻塞;除污装置能够将沉淀室底部的沉淀刮除，防止了污水加药沉淀后产生的污泥堆积在沉淀室底部。
