申请日2014.05.14
公开(公告)日2014.12.17
IPC分类号C02F3/30
摘要
本实用新型公开了一种缺氧-好氧一体式污水处理装置，包括好氧区、出水沉淀区及设置在好氧区四周的缺氧区组成，所述出水沉淀区位于缺氧区上部，并通过排泥口与缺氧区连通，所述缺氧区中部设置有至少一个进水口，在出水沉淀区上部设置有至少一个出水口，所述缺氧区底部设置有曝气装置，在缺氧区内还设置有若干斜挡板，所述缺氧区的底部设置有两个倾斜向内的底部斜板。本实用新型通过在好氧区四周设置缺氧区，有效加大污泥的回流比例，达到脱氮除磷的效果;由于在缺氧区内设置有四个斜挡板，可以有效的控制缺氧区内的氧气的浓度，达到缺氧的目的;由于在缺氧区的底部设置有两个倾斜向内的底部斜板，可有效的协助厌氧污泥进入好氧区。
权利要求书

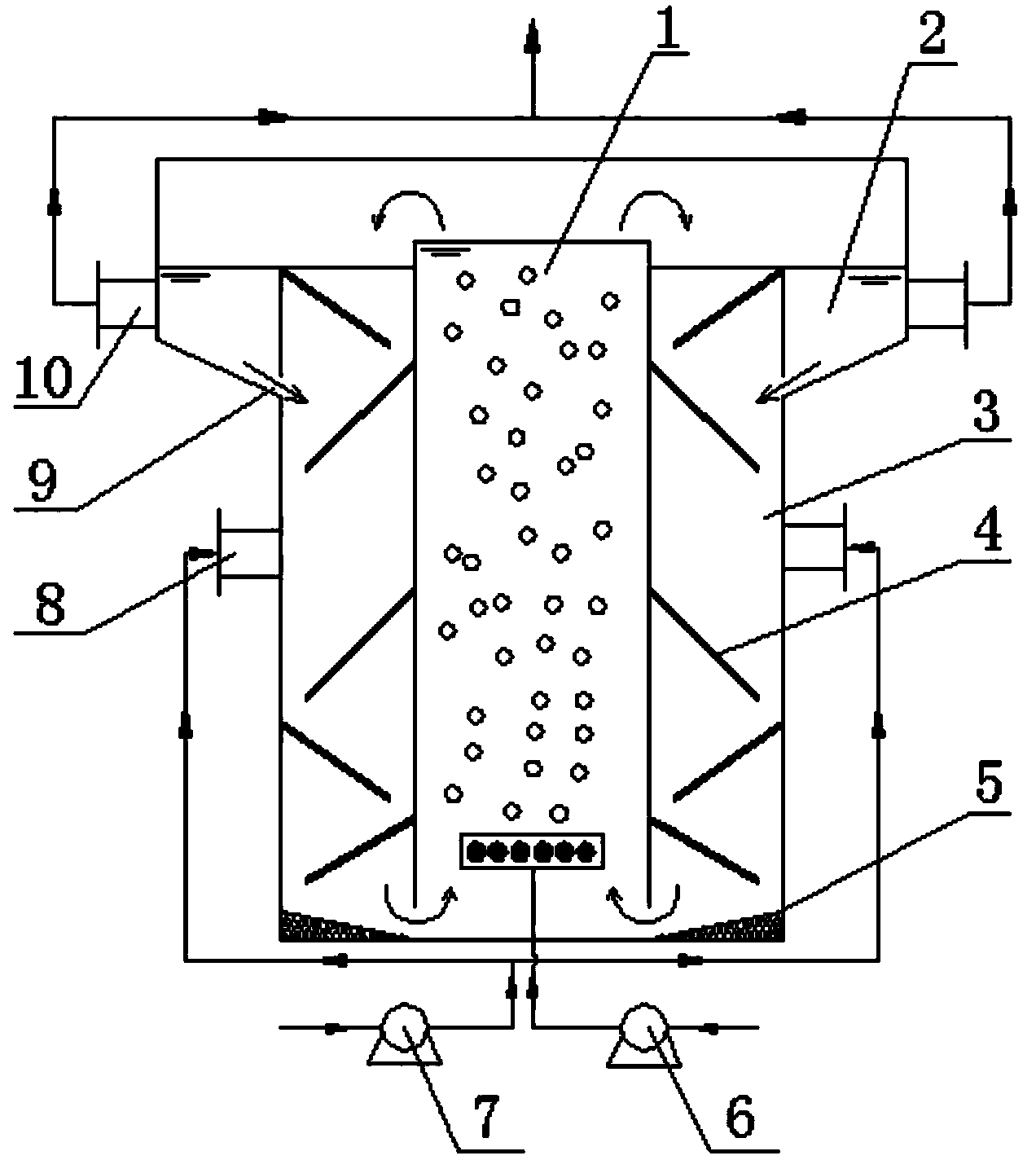

1.一种缺氧-好氧一体式污水处理装置，包括好氧区(1)、出水沉淀区(2)及设置在好氧区(1)四周的缺氧区(3)组成，其特征在于：所述出水沉淀区(2)位于缺氧区(3)上部，并通过排泥口(9)与缺氧区(3)连通，所述缺氧区(3)中部设置有至少一个进水口(8)，在出水沉淀区(2)上部设置有至少一个出水口(10)，所述缺氧区(3)底部设置有曝气装置(6)，在缺氧区(3)内还设置有若干斜挡板(4)。
2.根据权利要求1所述的一种缺氧-好氧一体式污水处理装置，其特征在于：所述缺氧区(3)的底部设置有两个倾斜向内的底部斜板(5)。
3.根据权利要求1所述的一种缺氧-好氧一体式污水处理装置，其特征在于：所述缺氧区(3)内设置有四个斜挡板(4)。
4.根据权利要求1所述的一种缺氧-好氧一体式污水处理装置，其特征在于：所述好氧区(1)的高度高于两侧的缺氧区(3)和出水沉淀区(2)。
说明书
一种缺氧-好氧一体式污水处理装置
技术领域
本实用新型属于污水处理技术领域，涉及一种污水处理装置，特别是涉及一种缺氧-好氧一体式污水处理装置。
背景技术
污水生物处理是用生物学的方法处理污水的总称，是现代污水处理应用中最广泛的方法之一。A/O工艺就是指缺氧(Anoxic)-好氧(Oxic)污水处理工艺，是生物法处理污水的一种工艺。该工艺于20世纪70年代开发至今，已经得到了广泛的运用和实施。工艺将污水处理分成两个阶段，首段为缺氧段(A段，Anoxic)，后段为好氧段(O段，Oxic)。在A段，控制反应器中的溶解氧浓度低于0.2mg/L，通过厌氧-缺氧反应，将污水中的有机物分解成有机酸，大分子的有机物分解成小分子的有机物，悬浮不溶性的有机物部分转化成可溶性的有机物，这样可以有效的提高污水后段的生化性，同时在A段将进行厌氧反硝化反应和释磷反应。在O段，控制反应器中的溶解氧的浓度在2～4mg/L之间，进一步将缺氧分区内处理后的小分子和可溶性有机物进行氧化分解，氨氮在此反应器内进行硝化，磷在此反应区内吸收。
A/O工艺的特点是：(1)处理效率高，该工艺对废水中的有机物，氨氮等均有较高的去除效果;(2)投资省，操作费用低，流程简单，该工艺是以废水中的有机物作为反硝化的碳源，故不需要外加碳源;(3)缺氧反硝化过程对污染物具有较高的降解效率;(4)容积负荷高;(5)缺氧/好氧工艺的耐负荷冲击能力强。当进水水质波动较大或污染物浓度较高时，该艺均能维持正常运行，故操作管理也很简单， 应用及其广泛。
A/O工艺虽然具有上述的各种优点，但是在具体实施过程中主要存在两以下不足：
(1)需要独立的回流污泥系统(从好氧段进入缺氧段)，通过对污泥的回流形成脱氮除磷的效果;
(2)为了达到良好的脱氮的效果，需要加大污泥回流的比例，才能形成良好的污泥脱氮;同时在缺氧区内需要降低溶解氧的浓度，达到缺氧的目的。
实用新型内容
本实用新型在于解决现有A/O工艺中所存在的不足，提供一种缺氧-好氧一体式污水处理装置。
本实用新型是通过如下技术方案予以实现的。
一种缺氧-好氧一体式污水处理装置，包括好氧区、出水沉淀区及设置在好氧区四周的缺氧区组成，所述出水沉淀区位于缺氧区上部，并通过排泥口与缺氧区连通，所述缺氧区中部设置有至少一个进水口，在出水沉淀区上部设置有至少一个出水口，所述缺氧区底部设置有曝气装置，在缺氧区内还设置有若干斜挡板。
所述缺氧区的底部设置有两个倾斜向内的底部斜板。
所述缺氧区内设置有四个斜挡板。
所述好氧区的高度高于两侧的缺氧区和出水沉淀区。
本实用新型的有益效果是：
本实用新型通过在中间设置好氧区，在好氧区的四周设置缺氧区，有效加大污泥的回流比例，达到脱氮除磷的效果;由于在缺氧区内设置有四个斜挡板，可以有效的控制缺氧区内的氧气的浓度，达到缺氧的目的;由于在缺氧区的底部设置有两个倾斜向内的底部斜板，可有效的协助厌氧污泥进入好氧区;由于污水的进水口位于缺氧区的 中部当在一定程度上进水后就处于缺氧状态下，可以直接进行厌氧反应，同时中部进水的设计将不会影响出水沉淀区内的污泥排放和泥水分离。
