申请日2017.10.19
公开(公告)日2018.02.09
IPC分类号B01D36/04; C02F9/02; C02F103/28
摘要
本发明公开了一种用于造纸设备的污水处理机，涉及印刷机械技术领域。该用于造纸设备的污水处理机，包括过滤水箱，所述过滤水箱的左侧设置有进水阀，且进水阀的顶部设置有第一阀门，所述进水阀内穿插有进水管，且进水管的一端与过滤水箱的内腔连通，所述过滤水箱内套接有限位环，且限位环的顶部与过滤网的底部搭接，所述过滤网顶部的一侧延伸至过滤水箱顶部的外部。该用于造纸设备的污水处理机，通过在过滤水箱右侧设置的水阀，与过滤水箱内腔连通的水管，水阀上设置的第二阀门，以及与水管连通的水泵，通过在沉淀水箱的内壁底部设置倾斜板，能够有效避免沉淀物分散在沉淀水箱的底部，并且能够有效将沉淀物积攒于一处。
权利要求书

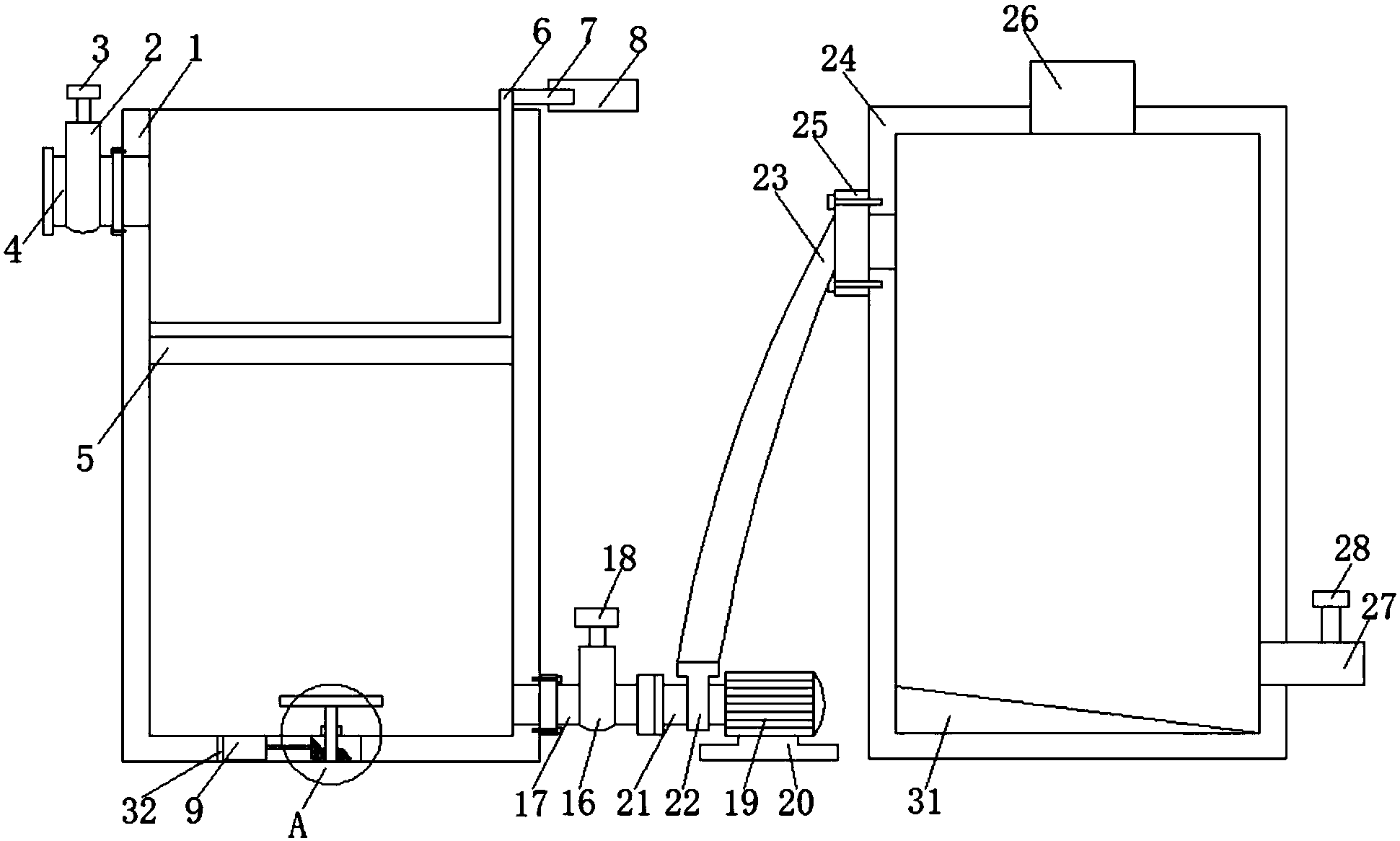

1.一种用于造纸设备的污水处理机，包括过滤水箱(1)，其特征在于：所述过滤水箱(1)的左侧设置有进水阀(2)，且进水阀(2)的顶部设置有第一阀门(3)，所述进水阀(2)内穿插有进水管(4)，且进水管(4)的一端与过滤水箱(1)的内腔连通，所述过滤水箱(1)内套接有限位环(5)，且限位环(5)的顶部与过滤网(6)的底部搭接，所述过滤网(6)顶部的一侧延伸至过滤水箱(1)顶部的外部，且过滤网(6)的一侧与把手(7)的一侧固定连接，所述把手(7)的另一侧套接有防滑套(8)，所述过滤水箱(1)的底部内开设有内槽(32)，且内槽(32)内设置有电机(9)，所述电机(9)的输出轴与滚轴(10)固定连接，且滚轴(10)的一端套接有第一齿轮(11)，所述内槽(32)内穿插有转轴(12)，且转轴(12)上套接有第二齿轮(13)，所述转轴(12)的一端贯穿过滤水箱(1)内壁的底部，且转轴(12)的一端固定连接有扇叶(15)，所述转轴(12)与过滤水箱(1)内壁底部的直角处设置有防漏套(14)，所述过滤水箱(1)的右侧设置有水阀(16)，且水阀(16)内穿插有水管(17)，所述水管(17)的一端与过滤水箱(1)内壁的一侧连通，所述水阀(16)的顶部设置有第二阀门(18)，且水阀(16)的右侧设置有水泵(19)，所述水泵(19)的底部固定连接有底座(20)，且水泵(19)上设置有进水口(21)与出水口(22)，所述水管(17)的另一端与进水口(21)连通，所述出水口(22)与导水管(23)的一端连通，所述水泵(19)的右侧设置有沉淀水箱(24)，所述导水管(23)的另一端套接有连接块(25)，且连接块(25)与沉淀水箱(24)的一侧固定连接，所述导水管(23)的另一端与沉淀水箱(24)的内壁一侧连通，且沉淀水箱(24)的顶部固定连接有入料口(26)，所述入料口(26)的底部与沉淀水箱(24)的内壁顶部连通，且沉淀水箱(24)的另一侧设置有排水管(27)，所述排水管(27)的一端与沉淀水箱(24)的内腔连通，且排水管(27)的顶部设置有第三阀门(28)，所述沉淀水箱(24)的另一侧设置有排污管(29)，且排污管(29)与沉淀水箱(24)的内腔连通，所述排污管(29)的顶部设置有第四阀门(30)，所述沉淀水箱(24)的内壁底部设置有倾斜板(31)。
2.根据权利要求1所述的一种用于造纸设备的污水处理机，其特征在于：所述进水阀(2)位于过滤水箱(1)一侧的顶部，所述进水管(4)的一端与过滤水箱(1)的侧表面通过螺丝固定连接。
3.根据权利要求1所述的一种用于造纸设备的污水处理机，其特征在于：所述限位环(5)的形状为环形，所述过滤网(6)的截面为L形。
4.根据权利要求1所述的一种用于造纸设备的污水处理机，其特征在于：所述第一齿轮(11)与第二齿轮(13)啮合，且第一齿轮(11)与第二齿轮(13)垂直。
5.根据权利要求1所述的一种用于造纸设备的污水处理机，其特征在于：所述转轴(12)位于第一齿轮(11)的右侧，且第一齿轮(11)位于第二齿轮(13)的左侧。
6.根据权利要求1所述的一种用于造纸设备的污水处理机，其特征在于：所述转轴(12)的一端贯穿防漏套(14)，且转轴(12)的另一端与内槽(32)的内壁活动连接。
7.根据权利要求1所述的一种用于造纸设备的污水处理机，其特征在于：所述水管(17)的一端通过螺丝与过滤水箱(1)的一侧表面固定连接，且水管(17)的另一端与进水口(21)通过螺丝固定连接。
8.根据权利要求1所述的一种用于造纸设备的污水处理机，其特征在于：所述出水口(22)的开口朝上，所述导水管(23)远离出水口(22)的一端位于沉淀水箱(24)一侧的顶部。
9.根据权利要求1所述的一种用于造纸设备的污水处理机，其特征在于：所述排水管(27)与排污管(29)均位于沉淀水箱(24)的同一侧面，且排水管(27)的水平高度高于排污管(29)的水平高度。
说明书
一种用于造纸设备的污水处理机
技术领域
本发明涉及印刷机械技术领域，具体为一种用于造纸设备的污水处理机。
背景技术
造纸废水主要来自造纸工业生产中的制浆和抄纸两个生产过程，制浆是把植物原料中的纤维分离出来，制成浆料，再经漂白，这个过程会产生大量的造纸废水，抄纸是把浆料稀释、成型、压榨和烘干，从而制成纸张，这个过程也容易产生造纸废水，制浆产生的造纸废水，污染最为严重，洗浆时排出废水呈黑褐色，称为黑水，黑水中污染物浓度很高，含有大量纤维、无机盐和色素，漂白工序排出的造纸废水也含有大量的酸碱物质，抄纸机排出的造纸废水称为白水，其中含有大量纤维和在生产过程中添加的填料和胶料。
造纸工业废水的处理应着重于提高循环利用率，减少用水量和废水排放量，同时也应积极探索各种可靠、经济和能够充分利用废水中有用资源的处理方法，例如：浮选法可回收白水中纤维性固体物质，回收率可达95%，澄清水可回用;燃烧法可回收黑水中氢氧化纳、硫化钠、硫酸钠以及同有机物结合的其他钠盐，中和法调节废水pH值;混凝沉淀或浮选法可去除废水中悬浮固体;化学沉淀法可脱色;生物处理法可去除BOD，对牛皮纸废水较有效;湿式氧化法处理亚硫酸纸浆废水较为成功。
现阶段的造纸污水处理装置大多数污水处理效果不佳，对生态环境造成了严重污染，同时威胁到了造纸厂周围居民的身体健康。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种用于造纸设备的污水处理机，解决了大多数造纸污水处理装置污水处理效果不佳的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种用于造纸设备的污水处理机，包括过滤水箱，所述过滤水箱的左侧设置有进水阀，且进水阀的顶部设置有第一阀门，所述进水阀内穿插有进水管，且进水管的一端与过滤水箱的内腔连通，所述过滤水箱内套接有限位环，且限位环的顶部与过滤网的底部搭接，所述过滤网顶部的一侧延伸至过滤水箱顶部的外部，且过滤网的一侧与把手的一侧固定连接，所述把手的另一侧套接有防滑套，所述过滤水箱的底部内开设有内槽，且内槽内设置有电机，所述电机的输出轴与滚轴固定连接，且滚轴的一端套接有第一齿轮，所述内槽内穿插有转轴，且转轴上套接有第二齿轮，所述转轴的一端贯穿过滤水箱内壁的底部，且转轴的一端固定连接有扇叶，所述转轴与过滤水箱内壁底部的直角处设置有防漏套，所述过滤水箱的右侧设置有水阀，且水阀内穿插有水管，所述水管的一端与过滤水箱内壁的一侧连通，所述水阀的顶部设置有第二阀门，且水阀的右侧设置有水泵，所述水泵的底部固定连接有底座，且水泵上设置有进水口与出水口，所述水管的另一端与进水口连通，所述出水口与导水管的一端连通，所述水泵的右侧设置有沉淀水箱，所述导水管的另一端套接有连接块，且连接块与沉淀水箱的一侧固定连接，所述导水管的另一端与沉淀水箱的内壁一侧连通，且沉淀水箱的顶部固定连接有入料口，所述入料口的底部与沉淀水箱的内壁顶部连通，且沉淀水箱的另一侧设置有排水管，所述排水管的一端与沉淀水箱的内腔连通，且排水管的顶部设置有第三阀门，所述沉淀水箱的另一侧设置有排污管，且排污管与沉淀水箱的内腔连通，所述排污管的顶部设置有第四阀门，所述沉淀水箱的内壁底部设置有倾斜板。
优选的，所述进水阀位于过滤水箱一侧的顶部，所述进水管的一端与过滤水箱的侧表面通过螺丝固定连接。
优选的，所述限位环的形状为环形，所述过滤网的截面为L形。
优选的，所述第一齿轮与第二齿轮啮合，且第一齿轮与第二齿轮垂直。
优选的，所述转轴位于第一齿轮的右侧，且第一齿轮位于第二齿轮的左侧。
优选的，所述转轴的一端贯穿防漏套，且转轴的另一端与内槽的内壁活动连接。
优选的，所述水管的一端通过螺丝与过滤水箱的一侧表面固定连接，且水管的另一端与进水口通过螺丝固定连接。
优选的，所述出水口的开口朝上，所述导水管远离出水口的一端位于沉淀水箱一侧的顶部。
优选的，所述排水管与排污管均位于沉淀水箱的同一侧面，且排水管的水平高度高于排污管的水平高度。
(三)有益效果
本发明提供了一种用于造纸设备的污水处理机。具备以下有益效果：
(1)、该用于造纸设备的污水处理机，通过设置进水阀、第一阀门、进水管、过滤网和限位环，以及电机、滚轴、第一齿轮、第二齿轮、转轴、防漏套和扇叶之间的配合设置，达到了过滤造纸污水的效果，通过过滤网能够有效过滤掉污水中颗粒较大的杂质，有效避免了水中杂质过多堵塞水管的情况出现。
(2)、该用于造纸设备的污水处理机，通过在内槽内设置电机，有效防止了电机在工作过程中出现进水的情况，从而保证了第一齿轮、第二齿轮、滚轴和转轴在工作时处于一个干燥的空间内，能够有效延长该污水处理机的使用寿命。
(3)、该用于造纸设备的污水处理机，通过在转轴与过滤水箱内壁底部的交汇处套接防漏套，能够有效避免过滤水箱中的污水进入内槽，从而保证了转轴、第一齿轮、第二齿轮、滚轴和电机的正常工作，并有效提高了该污水处理机的结构质量。
(4)、该用于造纸设备的污水处理机，通过在过滤水箱右侧设置的水阀，与过滤水箱内腔连通的水管，水阀上设置的第二阀门，以及与水管连通的水泵，能够人为控制污水的流向，同时操作方法十分简便，从而有效提高了工作人员的工作效率。
(5)、该用于造纸设备的污水处理机，通过在沉淀水箱的内壁底部设置倾斜板，能够有效避免沉淀物分散在沉淀水箱的底部，并且能够有效将沉淀物积攒于一处，便于操作人员通过打开第三阀门的方式使沉淀物经由排污管排出。
