申请日2014.07.04
公开(公告)日2014.09.17
IPC分类号C02F9/06
摘要
本发明公开了一种压舱水处理系统，包括压水舱、第一泵和第二泵，还包括过滤压渣一体装置、石墨电极装置，所述压水舱连接所述第二泵，所述第二泵连接过滤压渣一体装置，所述过滤压渣一体装置连接石墨电极装置，所述石墨电极装置连接所述第一泵，所述第一泵连接压水舱。本发明的压舱水处理系统采用两级处理方法对海水进行处理，首先进入过滤压渣一体装置将大杂质过滤掉，再经过石墨电极装置将水流中的微小细菌杀灭，通过系统循环处理，杀菌效果更好，该系统结构简单稳定，石墨棒可长期使用、综合成本低。
权利要求书
1.一种压舱水处理系统，包括压水舱、第一泵和第二泵，其特征在于，还包括过滤压渣一体装置、石墨电极装置，所述压水舱连接所述第二泵，所述第二泵连接过滤压渣一体装置，所述过滤压渣一体装置连接石墨电极装置，所述石墨电极装置连接所述第一泵，所述第一泵连接压水舱。
2.根据权利要求1所述的压舱水处理系统，其特征在于，所述第二泵将待处理水抽入过滤压渣一体装置，再经过石墨电极装置处理，处理后的水由第一泵抽入压水舱内，压水舱内的水也可经第二泵抽入处理系统进行再次处理。
3.根据权利要求1所述的压舱水处理系统，其特征在于，所述石墨电极装置包括箱体，所述箱体壁上设有进水口和出水口，箱体内设置有多根支撑管，所述支撑管两端固定于箱体壁上，且支撑管上开有孔洞，所述孔洞内装有石墨电极棒，所述石墨电极棒通过电源线与高压脉冲发生装置输出端相连，相邻的石墨电极棒分别连接的电极极性相异。
4.根据权利要求2所述的压舱水处理系统，其特征在于，所述箱体为一长方体，箱体壁由PVC板组成，所述支撑管为PVC管。
5.根据权利要求2所述的压舱水处理系统，其特征在于，所述支撑管与箱体上顶面垂直，支撑管等间距设置，每两根支撑管的间距为10-30cm，所述支撑管上的孔洞等间距设置。
6.根据权利要求2所述的压舱水处理系统，其特征在于，所述进水口和出水口分别设置在箱体两对称侧壁上，其一靠近箱体下底面，另一个靠近箱体上顶面。
7.根据权利要求2所述的压舱水处理系统，其特征在于，所述高压脉冲发生装置通过电源线与一交变电源相连，电源线上设有开关，高压脉冲发生装置与石墨电极装置的连接电源线上也设置有开关。
说明书
一种压舱水处理系统
技术领域
本发明涉及一种压舱水处理技术，特别涉及一种压舱水处理系统。
背景技术
压舱水是为了保持船舶平衡，而专门注入的水，压舱水是船舶安全航行的重要保证，特别是对没有装载适量货物的船舶。它可通过调节船舶的重量分布和吃水深度,使船舶符合当时的海洋条件,确保船舶在航运过程中的稳定和操作安全。国际海事组织IMO估计,每年在全球各地转运的压舱水高达100亿吨。但同时，压舱水是外来海洋生物入侵的重要载体，在世界范围内,压舱水引起的生物入侵的例子比比皆是,包括海藻、鱼、牡蛎、多毛虫、软体动物、海星、其他的浮游动物以及霍乱弧菌。其中,许多生物已造成了明显的生态破坏和大量的经济损失,有一些甚至给人类健康造成了直接的威胁。
目前市场上已经有许多压舱水处理设备出现，主要利用物理和化学方法对压舱水进行处理，物理方法常用的是过滤和水力旋转分离方法、紫外辐射方法或者其结合，授权号为CN 202440341 U的中国实用新型专利公开了“一种压舱水处理系统”，包括压水舱、第一泵和第二泵，还包括过滤压渣一体装置、紫外光反应器，所述压水舱连接所述第二泵，所述第二泵连接过滤压渣一体装置，所述过滤压渣一体装置连接紫外光反应器，所述紫外光反应器连接所述第一泵，所述第一泵连接压水舱。该系统中的紫外光反应器，受紫外光管的长度限制，箱体处理水的效率会受影响;而且UVC紫外光管的光衰较大、寿命不长，UVC波段紫外线光管点燃数百小时后，它的紫外光强度衰减很快，最高达到30%，杀菌效果大大减弱，更换紫外光管使投入成本大大增加。
发明内容
本发明的目的在于：针对现有技术存在的问题，提供一种结构简单、杀菌效果好、可使用时间长的压舱水处理系统。
为了实现上述目的，本发明的技术方案为：

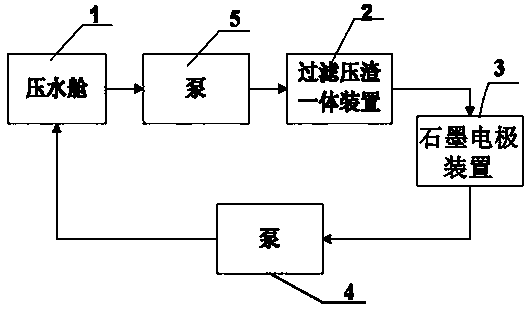

一种压舱水处理系统，包括压水舱、第一泵和第二泵，还包括过滤压渣一体装置、石墨电极装置，所述压水舱连接所述第二泵，所述第二泵连接过滤压渣一体装置，所述过滤压渣一体装置连接石墨电极装置，所述石墨电极装置连接所述第一泵，所述第一泵连接压水舱;所述第二泵将待处理水抽入过滤压渣一体装置，再经过石墨电极装置处理，处理后的水由第一泵抽入压水舱内，压水舱内的水也可经第二泵抽入处理系统进行再次处理。
所述石墨电极装置包括箱体，所述箱体壁上设有进水口和出水口，箱体内设置有多根支撑管，所述支撑管两端固定于箱体壁上，且支撑管上开有孔洞，所述孔洞内装有石墨电极棒，所述石墨电极棒通过电源线与高压脉冲发生装置输出端相连，相邻的石墨棒分别连接的电极极性相异。
作为优选，所述箱体为一长方体，箱体壁由PVC板组成，所述支撑管为PVC管;起到很好的绝缘作用，支撑管与箱体壁的固定可采用焊接。
作为优选，所述支撑管与箱体上顶面或前后侧壁或左右侧壁垂直，支撑管等间距设置，每两根支撑管的间距为10-30cm，所述支撑管上的孔洞等间距设置，保证水流在石墨电极产生的高压脉冲的有效杀菌范围内，增强杀菌效果。
作为优选，所述进水口和出水口分别设置在箱体两对称侧壁上，其一靠近箱体下底面，另一个靠近箱体上顶面，使全部水流都经过石墨电极结构进行杀菌。
作为优选，所述高压脉冲发生装置通过电源线与一交变电源相连，电源线上设有开关，高压脉冲发生装置与石墨电极装置的连接电源线上也设置有开关;通过开关控制高压脉冲发生装置的充、放电，调节石墨电极装置的脉冲能量大小，杀灭不同类型的细菌。
本发明的压舱水处理系统中设有过滤压渣一体装置，利用泵将压水舱中待处理的海水送入过滤压渣一体装置内水仓的过滤布袋中，利用泵抽水产生的压力进行过滤，同时可进行电解作用，海水中的藻类、浮游生物及较大杂质被挡在过滤布袋中，通过电解杀死大部分藻类和浮游生物，水从过滤布袋中出来，再通过出水口流出，十分方便;所述石墨电极装置利用海水本身具有的电阻，石墨电极棒作为正负极，并联接入高压脉冲发生装置后，每两根石墨电极棒间形成高能脉冲电压，达到杀菌的效果;每两根石墨电极棒的距离控制在10-30cm，保证水流在高能脉冲电压的有效杀菌范围内，增强杀菌效果。
与现有技术相比，本发明的有益效果：
本发明的压舱水处理系统采用两级处理方法对海水进行处理，首先进入过滤压渣一体装置将大杂质过滤掉，再经过石墨电极装置将水流中的微小细菌杀灭，通过系统循环处理，杀菌效果更好，该系统结构简单稳定，石墨棒可长期使用、综合成本低。
