申请日2014.07.08
公开(公告)日2014.11.19
IPC分类号E03C1/182; E03C1/12
摘要
本实用新型涉及洁具技术领域，具体地说是一种洗涤盆废水利用系统，包括布置于卫生间内的洗涤盆与抽水马桶，所述洗涤盆底部设有直排水口、循环水口，所述循环水口通过循环水管连通抽水马桶的水箱进水口;在抽水马桶桶身顶面铰接有坐便器盖，所述坐便器盖底部固定设有自动上水控制器，抽水马桶的上水管通过角阀与外接自来水管相连接，所述自动上水控制器与角阀之间通过拉线相连接。本实用新型产品结构简单合理，通过对现有的洗涤盆及抽水马桶的坐便器盖部分进行结构改进，同时为了配合上述两项改进，还专门设计了一种角阀，用于连接外接水管与抽水马桶的进水管，通过上述措施可以有效节约用水。
权利要求书

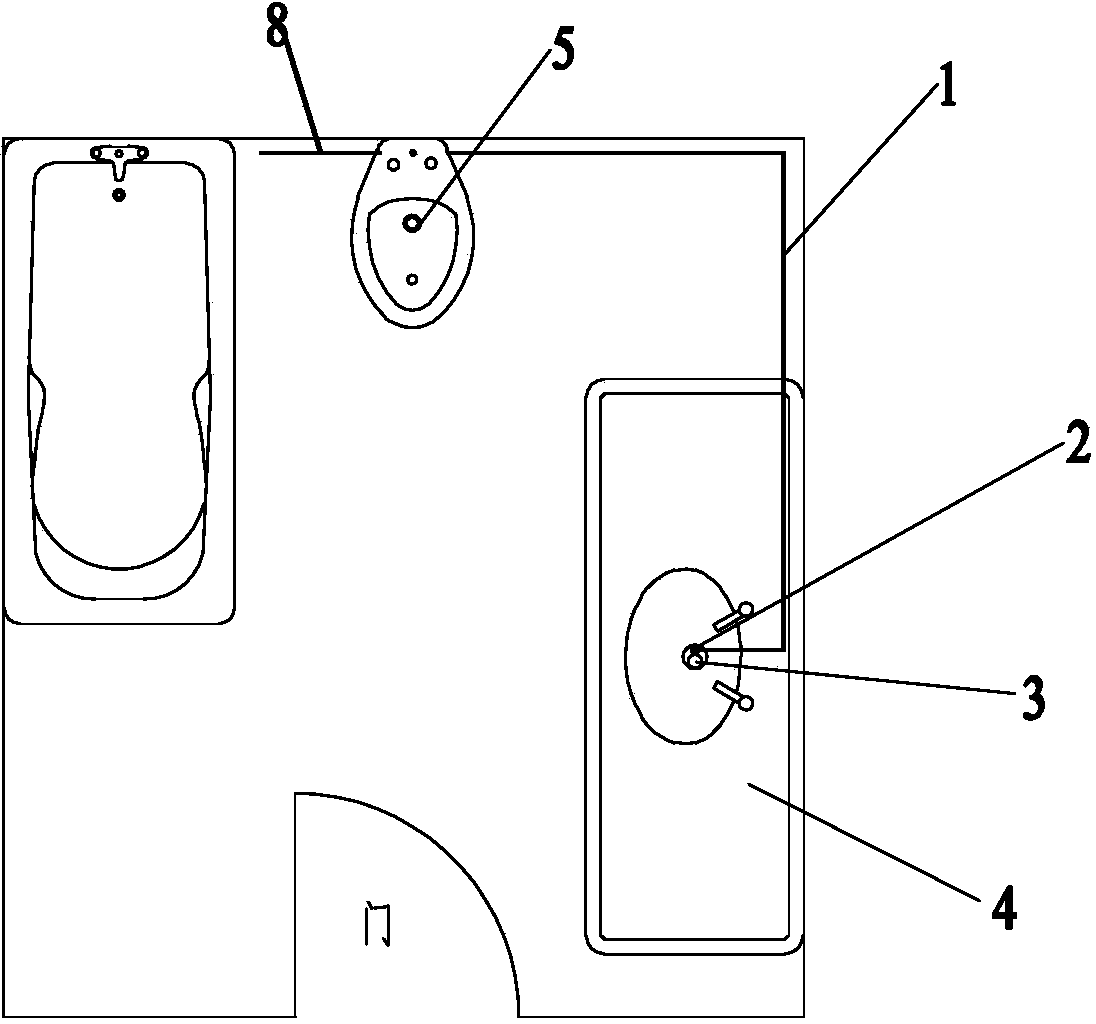

1.一种洗涤盆废水利用系统，其特征是：包括布置于卫生间内的洗涤盆(4)与抽水马桶(5)，所述洗涤盆(4)底部设有直排水口(3)、循环水口(2)，所述循环水口(2)通过循环水管(1)连通抽水马桶(5)的水箱(5-2)进水口;在抽水马桶(5)桶身(5-1)顶面铰接有坐便器盖(5-3)，所述坐便器盖(5-3)底部固定设有自动上水控制器(7)，抽水马桶(5)的上水管(8)通过角阀(9)与外接自来水管相连接，所述自动上水控制器(7)与角阀(9)之间通过拉线(6)相连接。
2.按照权利要求1所述的洗涤盆废水利用系统，其特征是：所述角阀(9)包括阀体(9-1)，在阀体(9-1)的控制端旋设有开关螺丝(9-3)，阀体(9-1)内部设有止水块(9-2)，拉线(6)从开关螺丝(9-3)的中间孔中穿入阀体(9-1)内，止水块(9-2)与拉线(6)端部相连，并在拉线(6)上对应于止水块(9-2)与开关螺丝(9-3)之间位置设有第一弹簧(9-4)，止水块(9-2)在拉线(6)作用下，在阀体(9-1)出水口锁紧侧与松开侧之间来回运动。
3.按照权利要求1所述的洗涤盆废水利用系统，其特征是：所述自动上水控制器(7)包括固定于坐便器盖(5-3)底面且底部开口的外壳(7-1)，内套(7-2)设于所述外壳(7-1)内，伸缩杆(7-4)滑动设于所述内套(7-2)内，并在伸缩杆(7-4)顶端与外壳(7-1)内顶面之间设有第二弹簧(7-3)，伸缩杆(7-4)下部从内套(7-2)中伸出，在伸缩杆(7-4)上部侧面连接有滑杆(7-6)，所述滑杆(7-6)从内套(7-2)侧部开设的伸缩滑槽(7-5)中伸出，拉线(6)的控制端连接于所述滑杆(7-6)内。
说明书
洗涤盆废水利用系统
技术领域
本实用新型涉及洁具技术领域，具体地说是一种洗涤盆废水利用系统。
背景技术
水，是生命之源，是地球上一切生命赖以生存的源泉。中国人口众多，人均水资源占有量很少，节约水资源、提高水资源的利用率是一件有着广泛而深远意义的事情。
不论怎么节约用水，马桶总是要冲的。卫生间里洗涤盆也是一个会产生较大用水量的地方。目前，洗涤盆中用水在使用后通常直接经洗涤盆下水口流入下水管道排走，这些流走的水中，有些还可以再利用，比如用于冲洗马桶等，如果能将洗涤盆中用过的水有选择地供给抽水马桶用于冲洗马桶，则能有效提高水资源利用率，进而实现节约用水量的目的。
发明内容
本实用新型针对上述问题，提供一种洗涤盆废水利用系统，采用该系统能有效提高家庭卫生间水资源利用率，实现节约用水的目的。
按照本实用新型的技术方案：一种洗涤盆废水利用系统，其特征是：包括布置于卫生间内的洗涤盆与抽水马桶，所述洗涤盆底部设有直排水口、循环水口，所述循环水口通过循环水管连通抽水马桶的水箱进水口;在抽水马桶桶身顶面铰接有坐便器盖，所述坐便器盖底部固定设有自动上水控制器，抽水马桶的上水管通过角阀与外接自来水管相连接，所述自动上水控制器与角阀之间通过拉线相连接。
作为本实用新型的进一步改进，所述角阀包括阀体，在阀体的控制端旋设有开关螺丝，阀体内部设有止水块，拉线从开关螺丝的中间孔中穿入阀体内，止水块与拉线端部相连，并在拉线上对应于止水块与开关螺丝之间位置设有第一弹簧，止水块在拉线作用下，在阀体出水口锁紧侧与松开侧之间来回运动。
作为本实用新型的进一步改进，所述自动上水控制器包括固定于坐便器盖底面且底部开口的外壳，内套设于所述外壳内，伸缩杆滑动设于所述内套内，并在伸缩杆顶端与外壳内顶面之间设有第二弹簧，伸缩杆下部从内套中伸出，在伸缩杆上部侧面连接有滑杆，所述滑杆从内套侧部开设的伸缩滑槽中伸出，拉线的控制端连接于所述滑杆内。
本实用新型的技术效果在于：本实用新型产品结构简单合理，通过对现有的洗涤盆及抽水马桶的坐便器盖部分进行结构改进，同时为了配合上述两项改进，还专门设计了一种角阀，用于连接外接水管与抽水马桶的进水管，通过上述措施可以有效节约用水。
