申请日2001.09.30
公开(公告)日2002.07.24
IPC分类号C02F1/40; B01D17/02
摘要
开放可调压紧式水处理装置,它涉及一种水处理装置。它包含罐体(7)、滤料(17)、上滤料拦截孔板(4)、下滤料拦截孔板(9),滤料位于罐体内部,在滤料的上下方分别设有上滤料拦截孔板和下滤料拦截孔板,在两个滤料拦截孔板之间设有一个将滤料压向下滤料拦截孔板的透水压实体(8),透水压实体通过升降轴(12)与位于罐体外部的升降机构(13)相连接。该结构可根据不同的水质要求采用适合的压紧程度,因此它可以对不同含油量的各种污水进行处理。它还可对高含油量(20mg/L<含油量≤100mg/L)的污水进行处理,处理后的水质符合标准(含油量<2mg/L),而且过滤装置不会发生堵塞。

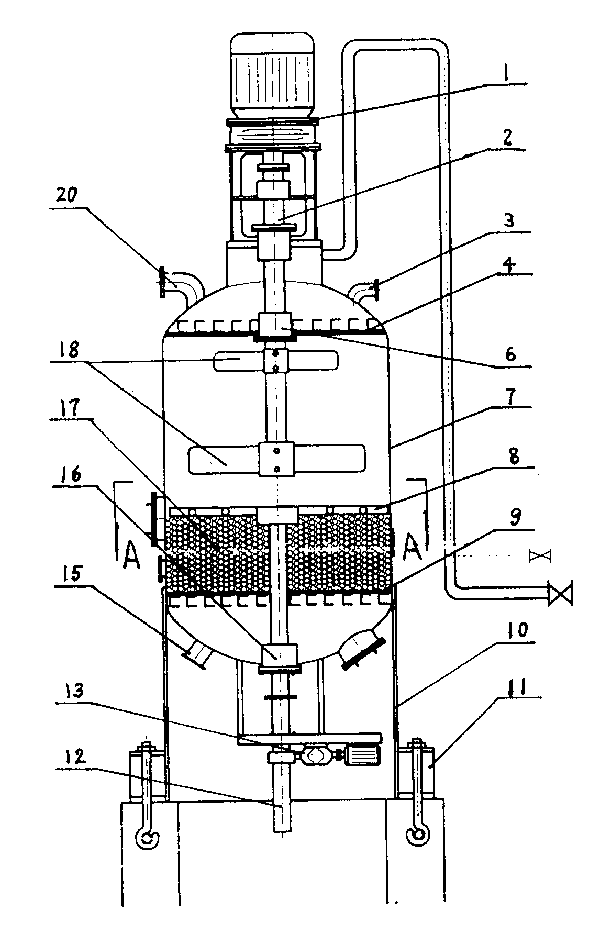

摘要附图
权利要求书
1、开放可调压紧式水处理装置，它包含罐体(7)、滤料(17)、 上滤料拦截孔板(4)、下滤料拦截孔板(9)，滤料(17)位于罐体(7) 内部，在滤料(17)的上下方分别设有上滤料拦截孔板(4)和下滤 料拦截孔板(9)，其特征在于在两个滤料拦截孔板之间设有一个将滤 料(17)压向下滤料拦截孔板(9)的透水压实体(8)，透水压实体 (8)通过升降轴(12)与位于罐体(7)外部的升降机构(13)相连 接。
2、根据权利要求1所述的开放可调压紧式水处理装置，其特征 在于罐体(7)顶部的排放管(21)内设有一根伴热管(22)，伴热管 (22)的一端伸至罐体(7)内油层的下方，伴热管(22)的另一端 连接排放管(21)外部的阀门(23)。
3、根据权利要求1所述的开放可调压紧式水处理装置，其特征 在于升降轴(12)位于透水压实体(8)的下方，升降轴(12)的上 端与透水压实体(8)相连接，升降轴(12)的下端与罐体(7)下方 的升降机构(13)相连接。
4、根据权利要求3所述的开放可调压紧式水处理装置，其特征 在于搅拌电机及减速器(1)安装在罐体(7)的上方，搅拌浆(18) 设在上滤料拦截孔板(4)和透水压实体(8)之间，搅拌浆(18)通 过搅拌轴(2)与搅拌电机及减速器(1)相连接。
5、根据权利要求1所述的开放可调压紧式水处理装置，其特征 在于升降轴(12)位于透水压实体(8)的上方，升降轴(12)的下 端与透水压实体(8)相连接，升降轴(12)的上端与罐体(7)上方 的升降机构(13)相连接。
6、根据权利要求5所述的开放可调压紧式水处理装置，其特征 在于搅拌电机及减速器(1)安装在罐体(7)的下方，搅拌浆(18) 设在下滤料拦截孔板(9)和透水压实体(8)之间，搅拌浆(18)通 过搅拌轴(2)与搅拌电机及减速器(1)相连接。
7、根据权利要求1、3、5所述的开放可调压紧式水处理装置， 其特征在于升降机构(13)包含有蜗轮(13-1)、蜗杆(13-2)、支架 (13-3)、限位套(13-4)，支架(13-3)固定连接在罐体(7)的外 部，限位套(13-4)与支架(13-3)固定连接，蜗轮(13-1)安装在 限位套(13-4)内，限位套(13-4)限制蜗轮(13-1)轴向运动，蜗 轮(13-1)可在限位套(13-4)内转动，蜗轮(13-1)内孔中的内螺 纹与升降轴(12)上的外螺纹相配合，蜗轮(13-1)的外部与蜗杆(13-2) 啮合。
8、根据权利要求7所述的开放可调压紧式水处理装置，其特征 在于升降电机(13-6)和减速器(13-5)固定在支架(13-3)上，升 降电机(13-6)的主轴与减速器(13-5)的输入轴相连接，减速器(13-5) 的输出轴与蜗杆(13-2)固定连接。
9、根据权利要求7所述的开放可调压紧式水处理装置，其特征 在于手轮(13-7)固定连接在蜗杆(13-2)的端部，蜗杆(13-2)与 固定在支架(13-3)上的套管(13-8)形成转动连接。
10、根据权利要求8所述的开放可调压紧式水处理装置，其特征 在于在升降轴(12)上安装有一压紧度调节器(14)，在罐体(7)和 支架(13-3)上分别安装有控制升降电机(13-6)闭合的限位开关 (14-1)和限位开关(14-2)，随升降轴(12)上下运动的压紧度调 节器(14)与限位开关(14-1)和限位开关(14-2)相碰撞。
说明书
开放可调压紧式水处理装置
技术领域：本实用新型涉及一种水处理装置。
背景技术：油田开采的后期，为了提高采收率，采用对低渗透 油田和油层进行注水，因此需要对油田回注的含油量高的污水进行深 度处理。目前，水处理行业普遍使用一种纤维球过滤装置，它只能拦 截水中的杂质颗粒，不能对含油污水进行处理。ZL00230750提供了 一种“改性纤维球过滤器”它只能对含油量低(含油量≤20mg/L) 的污水进行处理，不能根据水质的需要对各种含油量的水质进行处 理，在对含油量较高的污水进行处理时，会使处理后的水质达不到要 求，而且还会使过滤装置发生堵塞。
发明内容：本实用新型设计一种开放可调压紧式水处理装置， 它解决了已有技术存在的只能对低含油量(含油量≤20mg/L)的污 水进行处理，不能根据不同水质的需要对各种含油量的污水进行处理 的问题。它还解决了现有的过滤装置在对高含油量污水进行处理时， 使过滤装置发生堵塞的问题。本实用新型包含罐体7、滤料17、上滤 料拦截孔板4、下滤料拦截孔板9，滤料17位于罐体7内部，在滤料 17的上下方分别设有上滤料拦截孔板4和下滤料拦截孔板9，在两个 滤料拦截孔板之间设有一个将滤料17压向下滤料拦截孔板9的透水 压实体8，透水压实体8通过升降轴12与位于罐体7外部的升降机 构13相连接。以上装置在使用时，含油污水由罐体7上的进水口20 流入，通过上滤料拦截孔板4流过滤料17，然后经其下方的下滤料 拦截孔板9，由排出口15排出。滤料在过水的作用下沉积于下滤料 拦截孔板9之上，此时启动升降机构13，升降机构13驱动升降轴12 升降，升降轴12带动透水压实体8对滤料17压紧，该结构可根据不 同的水质要求采用适合的压紧程度，因此它可以对不同含油量的各种 污水进行处理。它还可对高含油量(20mg/L<含油量≤100mg/L)的 污水进行处理，处理后的水质符合标准(含油量<2mg/L)，而且过 滤装置不会发生堵塞。该水处理装置适合于对油田回注的含油量高的 污水进行深度处理。它还适合于对其它行业的污水进行净化处理。
