申请日2014.06.01
公开(公告)日2014.10.15
IPC分类号C02F103/22; C02F9/14
摘要
本实用新型公开了一种结构简单、合理，综合处理效果好的禽类宰杀加工污水处理装置。包括水解调节池、SBR反应池，所述SBR反应池包括相互连接的DAT反应池和IAT反应池，所述DAT反应池通过相应的单向阀与污水提升泵出口连接，所述水解调节池连接于该污水提升泵的入口，所述IAT反应池还通过污泥泵连接于相应的污泥干化池和DAT反应池输入端，所述IAT反应池旋转式滗水器，所述旋转式滗水器包括相互连接的干管和支管、设于所述支管上的滗水堰槽、以及相应的驱动装置。

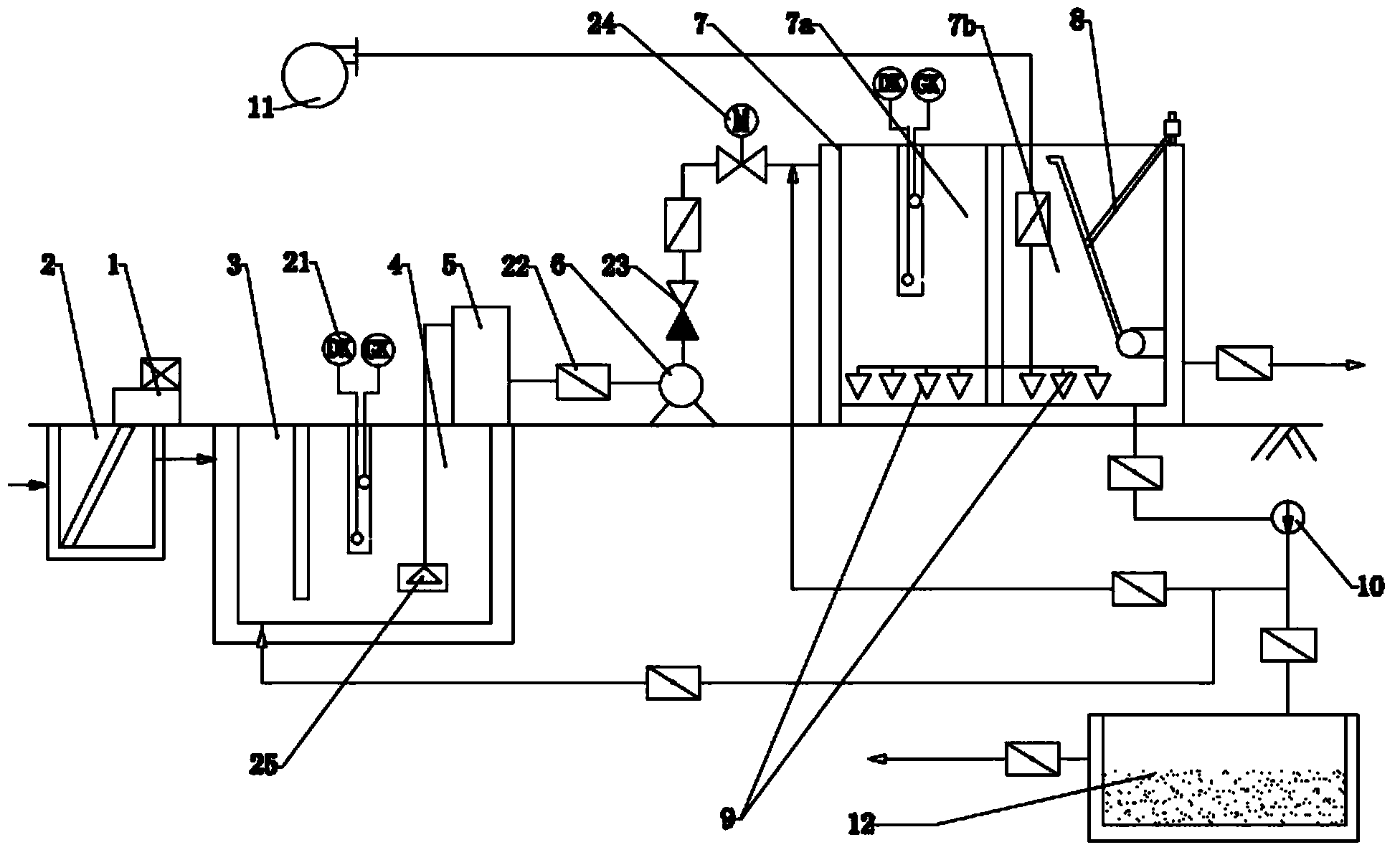

摘要附图
权利要求书
1.一种禽类宰杀加工污水处理装置，包括水解调节池、 SBR反应池，所述SBR反应池包括相互连接的DAT反应池和IAT反应池，所述DAT反应池通过相应的单向阀与污水提升泵出口连接，所述水解调节池连接于该污水提升泵的入口，所述IAT反应池还通过污泥泵连接于相应的污泥干化池和DAT反应池输入端，所述DAT反应池和IAT反应池分别设置有曝气器，其特征是所述IAT反应池还设有相应的滗水器，所述滗水器为一旋转式滗水器，所述旋转式滗水器包括相互连接的干管和支管、设于所述支管上的滗水堰槽、以及相应的驱动装置，该驱动装置连接于所述IAT反应池体上，所述驱动装置还通过螺纹连接装置及其相应的铰接装置与所述支管连接。
2.根据权利要求1所述禽类宰杀加工污水处理装置，其特征是所述螺纹连接装置包括与所述驱动装置相连接的螺杆、以及通过所述铰接装置与支管连接的连杆，所述连杆通过一螺母与所述螺杆相连接。
3.根据权利要求1所述禽类宰杀加工污水处理装置，其特征是所述螺杆连接有一限位装置。
说明书
禽类宰杀加工污水处理装置
技术领域
本实用新型涉及一种禽类加工。尤其涉及一种禽类宰杀加工污水处理装置。
背景技术
在禽畜类的宰杀加工中，其排放的血污、油脂、毛皮、肉屑、内脏杂物的废物污水含有大量的有机污染物和病源微生物，这些废物污水的特点是污染物形态多样，如溶解、胶体、悬浮、易于生物降解等;而降解时大量地消耗水中的溶解氧，这又会使水体转变为厌氧状态，致使水质恶化，产生臭味。废水中的微生物也会因大量繁殖而产生致病细菌。因而，现在的家禽宰杀加工都会使用污水处理系统对其进行处理，以避免这类废物污水直接排放而对环境造成严重污染，以致对人们的健康造成危害。现有家禽宰杀加工污水处理系统其处理效果相对 好一点的大多结构比较复杂，建造成本比较高;而有的污水处理系统由于其构成系统的相关装置结构的不合理性而影响处理效果，如现有使用的滗水器由于结构的原因，其相应的滗水效果不尽人意;还有的污水处理系统运行时的能源消耗比较高，以致于使得处理成本高。
实用新型内容
本实用新型的目的是针对现有技术存在的不足提供一种禽类宰杀加工污水处理装置。该污水处理装置结构简单、合理，综合处理效果好，相对处理成本低。
本实用新型的技术方案包括水解调节池、 SBR反应池，所述SBR反应池包括相互连接的DAT反应池和IAT反应池，所述DAT反应池通过相应的单向阀与污水提升泵出口连接，所述水解调节池连接于该污水提升泵的入口，所述IAT反应池还通过污泥泵连接于相应的污泥干化池和DAT反应池输入端，所述DAT反应池和IAT反应池分别设置有曝气器，所述IAT反应池还设有相应的滗水器，所述滗水器为一旋转式滗水器，所述旋转式滗水器包括相互连接的干管和支管、设于所述支管上的滗水堰槽、以及相应的驱动装置，该驱动装置连接于所述IAT反应池体上，所述驱动装置还通过螺纹连接装置及其相应的铰接装置与所述支管连接。
所述螺纹连接装置包括与所述驱动装置相连接的螺杆、以及通过所述铰接装置与支管连接的连杆，所述连杆通过一螺母与所述螺杆相连接。
所述螺杆连接有一限位装置。
本实用新型禽加工污水处理系统能够有效去除废物污水中的包括固体、胶体等各种有害污染物质，使禽类宰杀加工过程排放的废物污水的各种指标达到相关排放标准。其不仅处理工艺简单、操作维护简单、方便，而且相对能源消耗低，运行稳定可靠。同时，其滗水器的滗水效果好，能耗低，噪声小，运行稳定可靠，维修简单、方便。
