申请日2014.07.14
公开(公告)日2014.10.01
IPC分类号C02F9/04
摘要
本发明提供了一种制酸污水处理系统，包括进水池，所述进水池设置有进水口;与所述进水池连通的污水中和装置;与所述污水中和装置连通的第一污水浓缩池;与所述第一污水浓缩池连通的污水软化装置;与污水软化装置连通的第二污水浓缩池;与所述第二污水浓缩池连通的第一回用水池;与所述第一回用水池连通的冷却水装置;与所述冷却水装置连通的第二回用水池，所述第二回用水池设置有出水口。与现有技术相比，该制酸污水处理系统将制酸污水中的砷、氟离子进行回收、对降低制酸污水的硬度，降低制酸污水的温度，使得污水能够循环利用。本发明还提供了一种制酸污水处理方法，方法简单高效。
权利要求书
1.一种制酸污水处理系统，包括进水池，所述进水池设置有进水口;
与所述进水池连通的污水中和装置;
与所述污水中和装置连通的第一污水浓缩池;
与所述第一污水浓缩池连通的污水软化装置;
与所述污水软化装置连通的第二污水浓缩池;
与所述第二污水浓缩池连通的第一回用水池;
与所述第一回用水池连通的冷却水装置;
与所述冷却水装置连通的第二回用水池，所述第二回用水池设置有出水 口。
2.根据权利要求1所述的污水处理系统，其特征在于，所述污水软化装 置包括软化桶和设置在所述软化桶内的搅拌泵。
3.根据权利要求1所述的污水处理系统，其特征在于，所述第一污水浓 缩池中设置有压滤机和进浆泵，所述第一污水浓缩池中设置的压滤机的输出 端与进浆泵的输入端相连;
所述第二污水浓缩池设置有压滤机和进浆泵，所述第二污水浓缩池中设 置的压滤机的输出端与进浆泵的输入端相连。
4.一种制酸污水处理方法，包括以下步骤：
采用制酸污水处理系统，将制酸污水进行处理，得到处理的污水;
所述制酸污水处理系统包括：依次连通的进水池、污水中和装置、第一 污水浓缩池、污水软化装置、第二污水浓缩池、第一回用水池、冷却水装置 和第二回用水池;
所述进水池设置有进水口，所述第二回用水池设置有出水口。
5.根据权利要求4所述的制酸污水处理方法，其特征在于，所述污水软 化装置中污水由碳酸盐进行软化;
所述碳酸盐包括碳酸钠和/或碳酸钾。
6.根据权利要求5所述的制酸污水处理方法，其特征在于，所述污水软 化装置中污水的pH值=8～9。
7.根据权利要求4所述的制酸污水处理方法，其特征在于，所述第一污 水浓缩池中污水的浓缩时间为20min～40min。
8.根据权利要求4所述的制酸污水处理方法，其特征在于，所述第二污 水浓缩池中污水的浓缩时间为20min～40min。
9.根据权利要求4所述的制酸污水处理方法，其特征在于，所述冷却水 装置中污水的温度小于等于35℃。
10.根据权利要求4所述的制酸污水处理方法，其特征在于，所述污水 中和装置中污水的pH值=9～10。
说明书
一种制酸污水处理系统和制酸污水处理方法
技术领域
本发明涉及污水处理技术领域，尤其涉及一种制酸污水处理系统和制酸 污水处理方法。
背景技术
硫酸是化学工业中的重要产品之一，随着社会经济的发展，冶金、石油、 国防、机械加工等许多工业行业及医药、搪瓷等部门对硫酸的需求量越来越 大，硫酸生产工艺也逐渐发展起来，其中有色金属冶炼中由于其原料多为金 属硫化物，在冶炼时会产生大量对环境有危害的SO2，而当烟气中SO2浓度高 于3.5%，则可以通过一定的工艺处理将其制为硫酸，利用冶炼烟气制酸不仅 能减少有色金属冶炼中产生的废气对环境的污染，还能充分利用资源，提高 企业的经济效益，是目前有色金属冶炼企业中处理烟气、生产硫酸较为常用 的一种方法。但冶炼烟气制酸在生产中会排出大量的酸性污水。
现有技术中冶炼烟气制酸产生的制酸污水含有砷、氟等重金属污染物， 若这部分污水直接排放，其会随地面径流以及降雨径流渗入地下，则会给地 表水造成巨大污染，酸性污水的污染程度不容小觑;另外，直接排放这部分 污水，会造成其中具有利用价值的金属元素的巨大浪费。现有技术对冶炼烟 气制酸产生的酸性污水没有循环利用，造成了资源的浪费。
发明内容
有鉴于此，本发明的目的在于提供一种制酸污水处理系统和制酸污水处 理方法，本发明提供的制酸污水处理系统使处理后的制酸污水循环利用。
本发明提供了一种制酸污水处理系统，包括进水池，所述进水池设置有 进水口;
与所述进水池连通的污水中和装置;
与所述污水中和装置连通的第一污水浓缩池;
与所述第一污水浓缩池连通的污水软化装置;
与所述污水软化装置连通的第二污水浓缩池;
与所述第二污水浓缩池连通的第一回用水池;
与所述第一回用水池连通的冷却水装置;
与所述冷却水装置连通的第二回用水池，所述第二回用水池设置有出水 口。
优选的，所述污水软化装置包括软化桶和搅拌泵。
优选的，所述第一污水浓缩池中设置有压滤机和进浆泵，所述第一污水 浓缩池中设置的压滤机的输出端与进浆泵的输入端相连;;
所述第二污水浓缩池设置有压滤机和进浆泵，所述第二污水浓缩池中设 置的压滤机的输出端与进浆泵的输入端相连。
本发明提供了一种制酸污水处理方法，包括以下步骤：
采用制酸污水处理系统，将制酸污水进行处理，得到处理后的污水;
所述制酸污水处理系统包括：依次连通的进水池、污水中和装置、第一 污水浓缩池、污水软化装置、第二污水浓缩池、第一回用水池、冷却水装置 和第二回用水池;
所述进水池设置有进水口，所述第二回用水池设置有出水口。
优选的，所述污水软化装置中污水由碳酸盐进行软化;
所述碳酸盐包括碳酸钠和/或碳酸钾。
优选的，所述污水软化装置中污水的pH值=8～9。
优选的，所述第一污水浓缩池中污水的浓缩时间为20min～40min。
优选的，所述第二污水浓缩池中污水的浓缩时间为20min～40min。
优选的，所述冷却水装置中污水的温度小于等于35℃。
优选的，所述污水中和装置中污水的pH值=9～10。
本发明提供了一种制酸污水处理系统，包括进水池，所述进水池设置有 进水口;与所述进水池连通的污水中和装置;与所述污水中和装置连通的第 一污水浓缩池;与所述第一污水浓缩池连通的污水软化装置;与所述污水软 化装置连通的第二污水浓缩区;与所述第二污水浓缩池连通的第一回用水池; 与所述第一回用水池连通的冷却水装置;与所述冷却水装置连通的第二回用 水池，所示第二回用水池设置有出水口。待处理的制酸污水通过进水池的进 水口进入本申请提供的制酸污水处理系统中，然后依次经过污水中和装置、 第一污水浓缩池、污水软化装置、第二污水浓缩池、第一回用水池、冷却水 装置和第二回用水池;处理后的污水经过第二回用水池的出水口排出，从而 送至制酸净化工序中循环利用。本申请提供的制酸污水处理系统中，所包含 的污水中和装置将污水中的砷离子、氟离子部分去除;采用碳酸盐将污水中 的钙离子、镁离子部分去除，降低污水的硬度;冷却水装置将污水进行冷却， 满足循环用水的水温要求，因此，与现有技术相比，本发明提供的制酸污水 处理系统将制酸污水中的砷离子、氟离子进行了回收、采用碳酸盐对制酸污 水的硬度进行了降低，对制酸污水的温度进行了降低，使得污水能够循环利 用。实验结果表明：本发明提供的制酸污水处理系统处理的污水的硬度为 5～320;水温小于等于35℃。

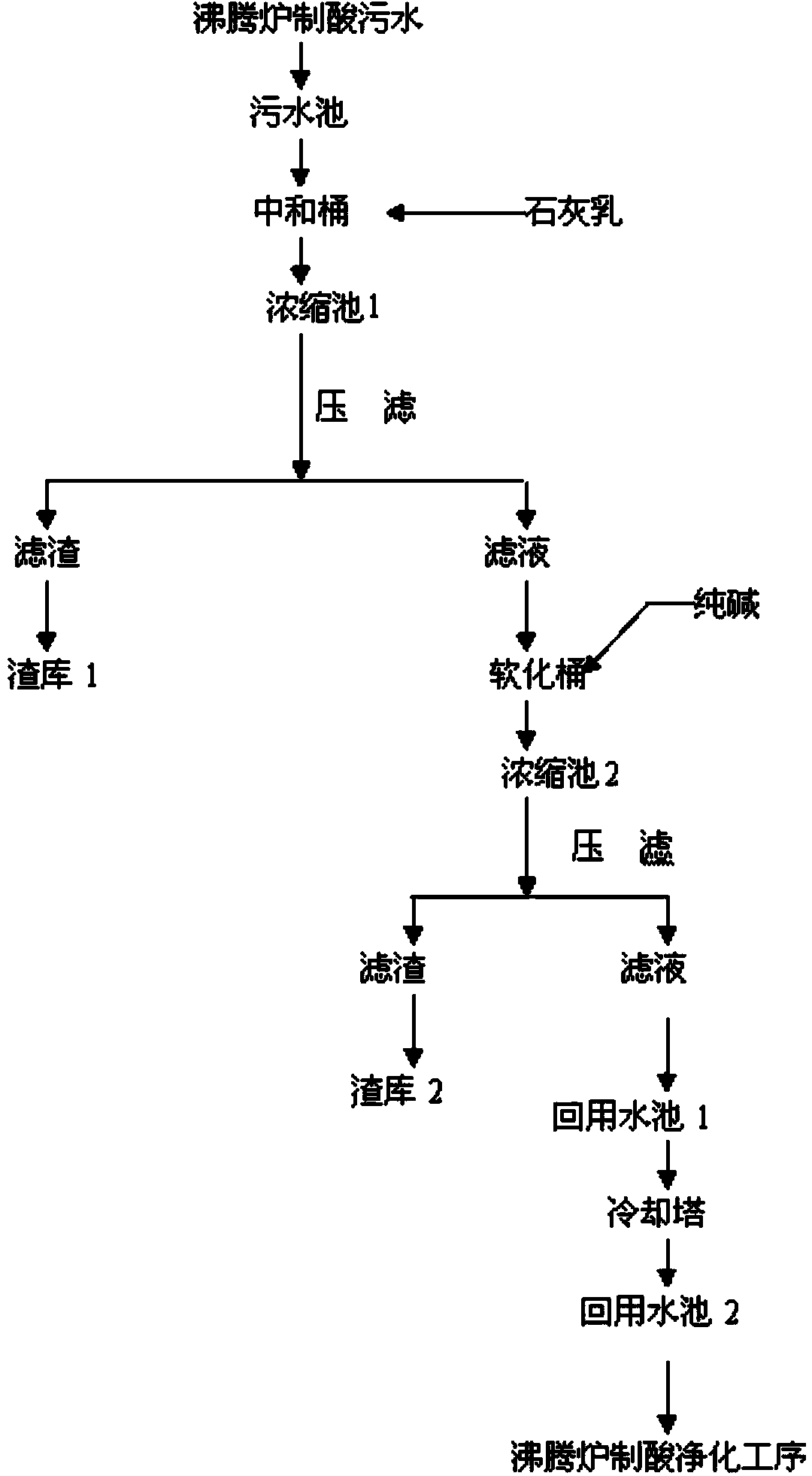

附图说明
