申请日2014.07.16
公开(公告)日2014.12.24
IPC分类号C02F9/14
摘要
本实用新型公开了一种水处理模块化设备，包括抽水泵、旋风分离机、制氧机、电机和蓄电池;所述抽水泵连接有絮凝装置，电机设置在絮凝装置上，且电机的输出轴上转动连接有搅拌装置，絮凝装置上还连通有加药装置;所述絮凝装置与旋风分离机连通，且旋风分离机的前面设有过滤装置;所述旋风分离机的出水管连接有曝气池;所述曝气池的后面连通有电解槽;所述电解槽的后面连接有反渗透膜。本实用新型采用了絮凝、曝气、电解和反渗透膜处理污水，能有效的去除污水中的有机物、溶解盐类、微生物等，全面净化污水，污水处理效果好;而装置中同时采用太阳能和风能发电，节约能源，安全环保。
权利要求书

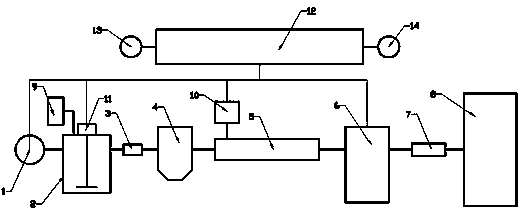

1.一种水处理模块化设备，包括抽水泵(1)、旋风分离机(4)、制氧机(10)、电机(11)和蓄电池(12);其特征在于：所述抽水泵(1)连接有絮凝装置(2)，电机(11)设置在絮凝装置(2)上，且电机(11)的输出轴上转动连接有搅拌装置，絮凝装置(2)上还连通有加药装置(9);所述絮凝装置(2)与旋风分离机(4)连通，且旋风分离机(4)的前面设有过滤装置(3);所述旋风分离机(4)的出水管连接有曝气池(5);所述曝气池(5)的后面连通有电解槽(6);所述电解槽(6)的后面连接有反渗透膜(7)，反渗透膜(7)后面连接有蓄水池(8);所述蓄电池(12)的输入端导线连接有太阳能发电装置(13)和风力发电装置(14);所述蓄电池(12)的输出端通过导线与抽水泵(1)、电机(2)、制氧机(10)、电解槽(6)连接。
2.根据权利要求1所述的一种水处理模块化设备，其特征在于：所述曝气池(5)密封处理，内部设有多根曝气管，且曝气管与曝气池(5)顶部的制氧机(10)连接。
3.根据权利要求1所述的一种水处理模块化设备，其特征在于：所述电解槽(6)的阴极和阳极间的电压为1.8～2.5V。
说明书
一种水处理模块化设备
技术领域
本实用新型涉及一种污水处理设备，具体是一种水处理模块化设备。
背景技术
处理高浓度有机废水有诸多工艺，目前国内外主要有吸附法、氧化法、化学混凝法、生物法等。
高浓度有机废水处理中，吸附法主要应用于预处理和深度处理。吸附法主要有活性炭吸附、粉煤灰吸附、硅藻土吸附等。活性炭吸附面积大，有很强的吸附能力和选择性，对水中溶解性有机物非常有效，但不能去除水中的胶体和疏水性染料，而再生难度大，易流失，需不断补充，运行费用大。化学混凝法产生的泥渣量多且脱水困难，对亲水性杂质处理效果差。
实用新型内容
本实用新型的目的在于提供一种全面净化污水，污水处理效果好，节约能源，安全环保的水处理模块化设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种水处理模块化设备，包括抽水泵、旋风分离机、制氧机、电机和蓄电池;所述抽水泵连接有絮凝装置，电机设置在絮凝装置上，且电机的输出轴上转动连接有搅拌装置，絮凝装置上还连通有加药装置;所述絮凝装置与旋风分离机连通，且旋风分离机的前面设有过滤装置;所述旋风分离机的出水管连接有曝气池;所述曝气池的后面连通有电解槽;所述电解槽的后面连接有反渗透膜，反渗透膜后面连接有蓄水池;所述蓄电池的输入端导线连接有太阳能发电装置和风力发电装置;所述蓄电池的输出端通过导线与抽水泵、电机、制氧机、电解槽连接。
进一步的：所述曝气池密封处理，内部设有多根曝气管，且曝气管与曝气池顶部的制氧机连接。
进一步的：所述电解槽的阴极和阳极间的电压为1.8～2.5V。
与现有技术相比，本实用新型的有益效果是：本实用新型采用了絮凝、曝气、电解和反渗透膜方式处理污水，能有效的去除污水中的有机物、溶解盐类、微生物等，全面净化污水，污水处理效果好;而装置中同时采用太阳能和风能发电，节约能源，安全环保。
