申请日2014.07.16
公开(公告)日2014.11.12
IPC分类号G05D9/12
摘要
本实用新型涉及一种污水池用自控系统，特别是一种污水池水位监测自控系统。包括支架，行程开关，水位标尺，支架置于污水池上，支架呈T型结构，T型支架的横向部上装有滑轮，滑轮与软索滑动连接，软索的一端连接浮漂，软索的另一端连接配重盘，软索上装有水位标尺，T型支架的纵向部上装有行程开关。本实用新型与现有技术相比，实现了对污水池内水位进行实时、真实监测，并自动控制排水系统启停，保证池内水位控制在合理范围，同时避免了因池内产生气泡及漂浮异物而造成的排水系统误启动导致设备损坏。
权利要求书
1.一种污水池水位监测自控系统，包括支架，行程开关，水位标尺，其特征在于：支架置于污水池上，支架呈T型结构，T型支架的横向部上装有滑轮，滑轮与软索滑动连接，软索的一端连接浮漂，软索的另一端连接配重盘，软索上装有水位标尺，T型支架的纵向部上装有行程开关。
2.根据权利要求1所述的污水池水位监测自控系统，其特征在于：浮漂置于污水池液面上。
3.根据权利要求1所述的污水池水位监测自控系统，其特征在于：行程开关与水位标尺的数量相等设置。
4.根据权利要求1所述的污水池水位监测自控系统，其特征在于：滑轮设置成左、右两个，右滑轮上的软索上设置两个水位标尺，左滑轮上的软索上设置一个水位标尺。
5.根据权利要求1所述的污水池水位监测自控系统，其特征在于：行程开关采用机械拨叉式行程开关。
说明书
污水池水位监测自控系统
技术领域
本实用新型涉及一种污水池用自控系统，特别是一种污水池水位监测自控系统。
背景技术
本公司现有使用的水位监测自控系统为超声波水位监测系统，其结构是，利用安装在污水池上方的超声波探测仪对水位进行探测。根据回波时间换算成水位高度从而控制排水系统的启动和停止，以保证污水池内水位维持在一个合理的区间范围。由于污水池内经常出现较大气泡以及树枝等漂浮异物，进入到超声波探测区域时，就会引起超声波对池内水位的误判，从而引起排水系统错误启动，导致排水系统长时间空转造成水泵本体烧损，影响了设备的正常运行并且带来不必要的经济损失。
发明内容
本实用新型的发明目的在于提供一种防止因水位误判导致排水系统误启动而造成的排水设备损坏的污水池水位监测自控系统。
本实用新型采用如下技术方案：

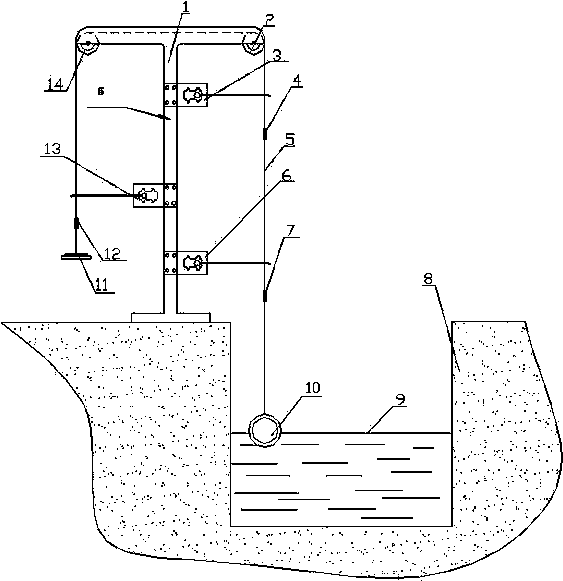

一种污水池水位监测自控系统，包括支架，行程开关，水位标尺，支架置于污水池上，支架呈T型结构，T型支架的横向部上装有滑轮，滑轮与软索滑动连接，软索的一端连接浮漂，软索的另一端连接配重盘，软索上装有水位标尺，T型支架的纵向部上装有行程开关。
采用上述技术方案的本实用新型与现有技术相比，实现了对污水池内水位进行实时、真实监测，并自动控制排水系统启停，保证池内水位控制在合理范围，同时避免了因池内产生气泡及漂浮异物而造成的排水系统误启动导致设备损坏。
本实用新型的优选方案是：
浮漂置于污水池液面上。
行程开关与水位标尺的数量相等设置。
滑轮设置成左、右两个，右滑轮上的软索上设置两个水位标尺，左滑轮上的软索上设置一个水位标尺。
行程开关采用机械拨叉式行程开关。
