申请日2000.03.03
公开(公告)日2001.01.17
IPC分类号C02F1/00; B01D27/00
摘要
本实用新型涉及一种废纸造纸废水处理装置,其特征在于它由过滤机和废水槽、净水槽和浓缩机组成,滤筒内装有圆锥形的纸纤维回收斗,通过排料管与浓缩机连接,过滤机回收的纸纤维再经过浓缩后,回收纸纤维用于造纸,同时使废水达标排放,该装置结构简单,体积小,过滤效果好,也可用于水库原水处理和含有悬浮物的污水净化处理。

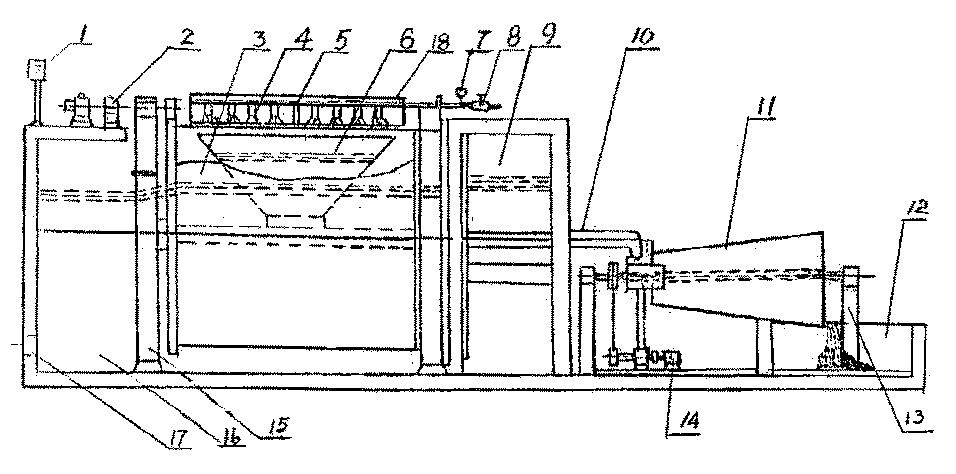

摘要附图
权利要求书
1、废纸造纸废水处理装置，由过滤机、废水槽、净水槽和浓缩机组成，其 特征在于：
a)、过滤机为圆筒内滤式，它由支架、滤筒、冲洗器、驱动装置组成，在 滤筒内安装一个圆锥形纸纤维回收斗，回收斗上口高于滤液液面，且与滤筒上 方冲洗器相对，下口与滤筒内的排料管连通，滤筒内壁装有微孔不锈钢或化纤 网体，网体上有保护网，冲洗器由冲洗管、阀门，压力表和罩盖组成，冲洗管 安装在滤筒上方，管壁下方有多个均布的喷头，管端装压力表和阀门;
b)、在排料管出口处连接浓缩机，它由机体、纸纤维回收池、支架、驱动 装置组成，机体为圆锥形体，内有微孔不锈钢网或化纤网体，机体内中心轴两 端支承在支架上，前轴端固定在传动轮上通过皮带与减速箱和电机连接。
说明书
废纸造纸废水处理装置
本实用新型涉及一种废纸造纸废水处理装置，属环保设备。
废纸造纸是使回收的各种废纸用水浸泡制浆，然后造纸，所产生的废水， 还含有细微的纸纤维，如不处理，自然排放会污染环境，也极易产生有毒物质， 同时不回收也造成资源浪费。
本实用新型的目的正是为了解决上述问题，而设计一种废纸造纸废水处理 装置，从而可保证废水达标后排放，同时也回收了纸浆，减少了资源的浪费。
本实用新型的目的是通过下列技术方案实现的：
废纸造纸废水处理装置，由过滤机、废水槽、净水槽和浓缩机组成，其特征 在于：
a)、过滤机为圆筒内滤式，它由支架、滤筒、冲洗器、驱动装置组成，在 滤筒内安装一个圆锥形纸纤维回收斗，回收斗上口高于滤液液面，且与滤筒上 方冲洗器相对，下口与滤筒内的排料管连通，滤筒内壁装有微孔不锈钢或化纤 网体，网体上有保护网，冲洗器由冲洗管、阀门，压力表和罩盖组成，冲洗管 安装在滤筒上方，管壁下方有多个均布的喷头，管端装压力表和阀门;
b)、在排料管出口处连接浓缩机，它由机体、纸纤维回收池、支架、驱动 装置组成，机体为圆锥形体，内有微孔不锈钢网或化纤网体，机体内中心轴两 端支承在支架上，前轴端固定在传动轮上通过皮带与减速箱和电机连接。
由于采取上述技术方案，使本实用新型具有体积小，结构简单，使用方便， 过滤效果好，净化后废水可达标排放的优点及效果。也可用来水库原水净化和 含有悬浮物的污水净化处理。
