申请日2000.11.29
公开(公告)日2001.10.17
IPC分类号C02F1/52
摘要
本实用新型提供一种废污水处理装置,其结构是由污废水处理池、加药搅拌筒,其特征在于废污水处理池的中间由隔板和加药搅拌筒隔成若干个小处理池,在小处理池中间还设置有挡水板,加药搅拌筒垂直固定在废污水处理池的边壁上。该废污水处理装置和现有技术相比,具有设计合理、结构简单、易于加工、体积小、使用方便、处理效果好、应用范围广等特点,因而,具有很好的推广使用价值。

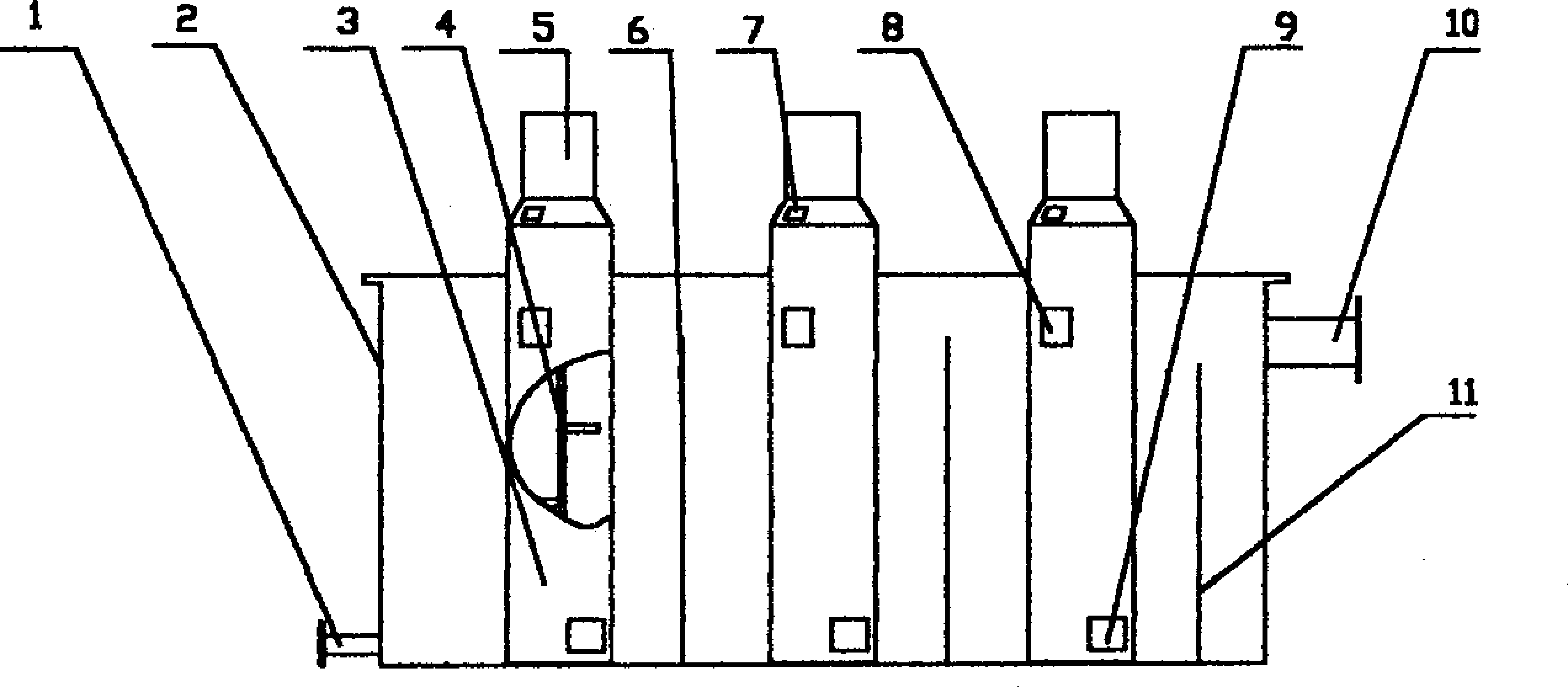

摘要附图
权利要求书
1.废污水处理装置，包括污废水处理池、加药搅拌筒，其特征在于废污 水处理池的中间由隔板隔成若干个小处理池，在小处理池中间还设置有挡 水板，加药搅拌筒垂直固定在废污水处理池的边壁上，在废污水处理池的 两侧分别设置有进水管和出水管。
2.根据权利要求1所述的废污水处理装置，其特征在于加药搅拌筒是由 拄形筒体、电动搅拌器构成，电动机固定在柱形筒体的上部，搅拌轴位于 柱形筒体的中间，在柱形筒体的顶部设置有进水口，出水口设置在柱形筒 体的底部，柱形筒体位于电动机连接处还设置有净水剂加入口。
说明书
废污水处理装置
本实用新型涉及一种废污水处理装置，具体地说是一种废污水处理装 置。
随着工业的发展和城市住宅面积的增大，工业、生活产生的废污水也 越来越多，对环境的污染越来越严重，废污水的污染对人们的生命与健康 已造成了危害，已经到了非治理不可的程度，而现有的废污水处理设备在 使用中存在各种不足是，设备投资大、运行费用高、处理效果差，应用范 围小等。
本实用新型的目的是提供一种废污水处理装置，一种设备投资少，治 理效果高，应用范围广，运行费用低，能对各种工业废水和生活废水进行 处理的废污水处理装置。
本实用新型的目的是按以下方式实现的，在一处理池中，用隔板和加 药搅拌筒隔成若干个小处理池，在小处理池中间设置挡水板，废污水在流 经小加药搅拌筒垂直固定在废污水处理池的边壁上，由柱形筒体顶部的进 水口进水，进入加药搅拌筒，经处理后由柱形筒体底部的出水口出水。
