申请日2017.10.18
公开(公告)日2018.01.16
IPC分类号C02F9/12
摘要
本发明公开了一种能够防止换热设备的结垢与腐蚀，提高换热设备的效率和使用周期，节能减排的循环水多功能净化处理装置及其循环水处理工艺。所述循环水多功能净化处理装置，包括循环集水池、向循环集水池内加药剂的加药系统以及与循环集水池依次连通的除硬反应器、过滤桶、循环水管;循环水处理工艺包括步骤：1)通过循环集水池上的支管将循环集水池内的循环水通入到除硬反应器;2)在除硬反应器内对循环水进行以下处理：3)循环水通过出水管导入到过滤桶内进行过滤;4)循环水送分流到循环集水池和除硬反应器。采用该循环水多功能净化处理装置及其循环水处理工艺能够防止循环水结垢、实施简单快捷，设备结构紧凑，占地面积小，操作维护方便。
权利要求书

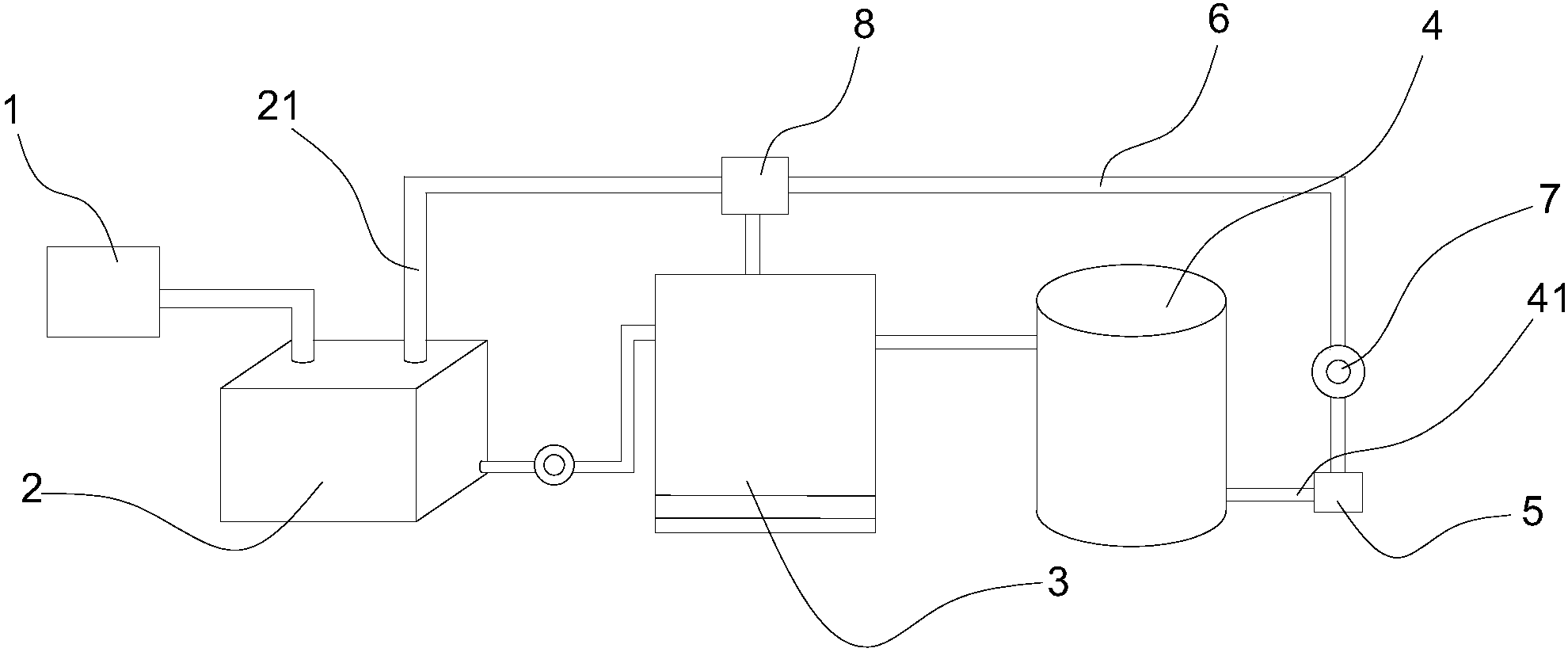

1.循环水多功能净化处理装置，包括循环集水池(2)以及向循环集水池(2)内加药剂的加药系统(1);其特征在于：还包括除硬反应器(3)、过滤桶(4)、循环水管(6);
所述除硬反应器(3)包括壳体(31)，所述壳体(31)具有上部开口的内腔，所述壳体(31)内腔的开口处设置有封盖(36)，所述壳体(31)的内腔内设置隔断腔(32)，所述隔断腔(32)将内腔分割为进水腔(33)和出水腔(34);所述进水腔(33)的底部与出水腔(34)的底部连通，所述隔断腔(32)内设置有电磁场发生器(35);所述进水腔(33)的外侧设置有向进水腔(33)发射电磁场的电磁场发生器(35);
所述进水腔(33)内设置有集垢吸附网(38);所述集垢吸附网(38)与封盖(36)连接，且封盖(36)上设置有集垢吸附网(38)的连接电极(313);
所述进水腔(33)上部设置有进水管(310)，所述出水腔(34)的上部设置有出水管(311);所述壳体(31)底部设置有可开闭的排污门(39);
所述循环集水池(2)设置有支管，所述进水管(310)与支管连通;所述出水管(311)与过滤桶(4)的进水口连通，所述过滤桶(4)具有的出水口设置有第二出水管(41)，所述第二出水管(41)与循环水管(6)连通，所述循环水管(6)上设置有分流器(8)，所述循环水管(6)通过分流器(8)分别与循环集水池(2)以及进水管(310)连通。
2.如权利要求1所述的循环水多功能净化处理装置，其特征在于：所述封盖(36)上设置有集垢吸附网(38)插入孔，所述插入孔内设置有固定头(37)，所述集垢吸附网(38)通过支持杆与固定头(37)固定连接;所述固定头(37)与封盖(36)可拆卸连接;所述固定头(37)上设置有与集垢吸附网(38)电连接的连接电极(313)。
3.如权利要求2所述的循环水多功能净化处理装置，其特征在于：所述电磁场发生器(35)采用扫频器或者混频器。
4.如权利要求3所述的循环水多功能净化处理装置，其特征在于：所述第二出水管(41)上设置有流量调节阀(5)。
5.如权利要求4所述的循环水多功能净化处理装置，其特征在于：所述循环水管(6)上设置有增压泵(7)。
6.采用如权利要求1至4中任意一项权利要求所述的循环水多功能净化处理装置进行循环水处理的工艺，其特征在于，包括以下步骤：
1)通过循环集水池(2)上的支管将循环集水池(2)内的循环水通入到除硬反应器(3);
2)在除硬反应器(3)内对循环水进行以下处理：
a、通过除硬反应器(3)上设置的电磁场发生器(35)产生电磁场，使得循环水首先经过产生电磁场，循环水在自然状态下的水分子团被打散成单一的水分子，并能够产生氢离子;
b、通过连接电极(313)连接电源使得集垢吸附网(38)带有负电荷，使得循环水与集垢吸附网(38)接触时，循环水中带有正电荷的钙、镁、铁导致生垢、锈的金属离子吸附到网体上;
3)循环水通过出水管(311)导入到过滤桶(4)内进行过滤;
4)过滤后的循环水通过第二出水管(41)送入到循环水管(6)内，通过循环水管(6)上的分流器(8)分流到循环集水池(2)和除硬反应器(3)。
说明书
循环水多功能净化处理装置及其循环水处理工艺
技术领域
本发明涉及热动厂发电循环水处理领域，尤其是一种循环水多功能净化处理装置及其循环水处理工艺。
背景技术
众所周知的：石油开采、石油化工、煤化工、氯碱工业、冶金、电镀、印染纺织、医药化工、热力发电等工业领域是工业用水的大户，其中60-70%用于循环冷却水，为控制换热设备的结垢和腐蚀，循环冷却水只能在一定浓缩倍数下循环利用，为此，只能通过补充新鲜水和排放部分浓水的方式来维持一定的浓缩倍数，为缓解循环水对换热设备的结垢和腐蚀，通常在循环水中加入缓蚀阻垢剂、杀菌灭藻剂等以维持循环水能在较高浓缩倍数下运行，节水减排。
循环水的节水高效利用的有效途径是通过提高循环水运行的浓缩倍数，对于不同的地区，补充水水质差别很大，尤其是在缺水的北方地区，主要由地下水、水库水等为补水，其显著的特点是高硬度、高碱度，高氯离子，通过加大药剂的使用量，一方面大幅增加成本、加重排水中磷等化学成分对环境的污染，另一方面由于补水水质的“三高”和药剂作用的有限性，大幅提高浓缩倍数，减少排污的力度有限，而近几年出现的以电化学反应为基础的循环水多功能净化处理技术，不但高效净化水质，大幅提高浓缩倍数、减少排污量和补水量，而且实施极为方便，成本大幅降低，污染大幅减少，不失为一种清洁环保、经济适用的循环水净化方法。
循环冷却水系统水质稳定运行处理是一项系统工程，各项参数的控制均须根据循环冷却水系统的实际状况来定。基本原则除了缓蚀、阻垢、杀菌灭藻外，还需要做到绿色环保及节约用水，以循环冷却水系统安全、稳定、经济运行的循环水水质供给保障为前提，以确保提供给循环水用户合格的循环水水质为目的。
根据对循环水补水、循环水运行水质和控制指标的分析，为保障设备换热效果，防止设备结垢和腐蚀，只能在低浓缩倍数下，加大药剂使用量来尽量缓解结垢和腐蚀，直接的结果是以加大补水量和排循环水量，加大药剂使用为代价;这对于水资源相对紧缺，排污压力较大的企业而言，无论从资源的有效利用、环保压力、经济效益、生产安全管理等方面，都需要加以及时解决。
发明内容
本发明所要解决的技术问题是提供一种能够防止换热设备的结垢与腐蚀，提高换热设备的效率和使用周期，节能减排的循环水多功能净化处理装置。
本发明解决其技术问题所采用的技术方案是：循环水多功能净化处理装置，包括循环集水池、除硬反应器、过滤桶、循环水管以及向循环集水池内加药剂的加药系统;
所述除硬反应器包括壳体，所述壳体具有上部开口的内腔，所述壳体内腔的开口处设置有封盖，所述壳体的内腔内设置隔断腔，所述隔断腔将内腔分割为进水腔和出水腔;所述进水腔的底部与出水腔的底部连通，所述隔断腔内设置有电磁场发生器;所述进水腔的外侧设置有向进水腔发射电磁场的电磁场发生器;
所述进水腔内设置有集垢吸附网;所述集垢吸附网与封盖连接，且封盖上设置有集垢吸附网的连接电极;
所述进水腔上部设置有进水管，所述出水腔的上部设置有出水管;所述壳体底部设置有可开闭的排污门;
所述循环集水池设置有支管，所述进水管与支管连通;所述出水管与过滤桶的进水口连通，所述过滤桶具有的出水口设置有第二出水管，所述第二出水管与循环水管连通，所述循环水管上设置有分流器，所述循环水管通过分流器分别与循环集水池以及进水管连通。
进一步的，所述封盖上设置有集垢吸附网插入孔，所述插入孔内设置有固定头，所述集垢吸附网通过支持杆与固定头固定连接;所述固定头与封盖可拆卸连接;所述固定头上设置有与集垢吸附网电连接的连接电极。
优选的，所述电磁场发生器采用扫频器或者混频器。
进一步的，所述第二出水管上设置有流量调节阀。
进一步的，所述循环水管上设置有增压泵。
本发明还提供了一种采用循环水多功能净化处理装置进行循环水处理的工艺，包括以下步骤：
1)通过循环集水池上的支管将循环集水池内的循环水通入到除硬反应器;
2)在除硬反应器内对循环水进行以下处理：
a、通过除硬反应器上设置的电磁场发生器产生电磁场，使得循环水首先经过产生电磁场，循环水在自然状态下的水分子团被打散成单一的水分子，并能够产生氢离子;
b、通过连接电极连接电源使得集垢吸附网带有负电荷，使得循环水与集垢吸附网接触时，循环水中带有正电荷的钙、镁、铁导致生垢、锈的金属离子吸附到网体上;
3循环水通过出水管导入到过滤桶内进行过滤;
4过滤后的循环水通过第二出水管送入到循环水管内，通过循环水管上的分流器分流到循环集水池和除硬反应器。
本发明的有益效果是：本发明所述的循环水多功能净化处理装置及其循环水处理工艺，通过在现有循环水回水管接出一支管进入多功能循环水处理一体化设备，循环水在物理、化学、高频电磁场、诱导催化等多功能处理，循环水中的易结垢成分部分以固体形式被捕集，同时反应器内产生具有强氧化性的自由基和强氧化剂具有杀菌灭藻功能，被极化和解聚的小分子具有极强的穿透力，防止结垢物质在设备上结垢和对设备上的老垢予以穿透松脱，通过上述多功能处理，循环水水质得到有效净化，保障循环水系统运行指标完全达到控制标准，全过程高效处理和管理循环水系统，直接的结果是，可以在较高浓缩倍数下运行而保障不结垢，减少循环水补水和排循环水，适当减少药剂的使用量，防止换热设备的结垢与腐蚀，提高换热设备的效率和使用周期，节能减排。采用电沉淀技术利用高盐水中离子在电场作用下产生的电化学沉淀和电场接触沉淀与离子吸附技术，使各种离子在水中以固体形式脱出，通过将水中硬度和含盐量以固体形式提出使得水质净化。处理中不产生浓水，运行中不投或少投加加药剂，运行费用相当于药剂法的50%左右，提高浓缩倍数、减少排污量和新水补充;脱出的固体盐按照一般固废处理。同时，实施简单快捷，不需要停机改造，不需要对现有系统进行改动，只需要在现有循环水集水池旁安装一体化设备，通过循环水回水管接入部分循环水，处理后的循环水顺势回流到循环水池即可，设备结构紧凑，占地面积小，全自动运行，操作维护方便。
