申请日2014.05.23
公开(公告)日2014.10.22
IPC分类号C02F11/12
摘要
本实用新型涉及一种立式污泥薄膜干化机，包括立轴刮板转动组件、传动组件和桶形加热组件，所述的立轴刮板转动组件包括立轴刮板转子和设置在立轴刮板转子外表面的刮板，所述的桶形加热装置包括立式筒形加热仓和干污泥料斗，所述的立轴刮板转子与传动组件传动连接，所述的立轴刮板转动组件设在立式筒形加热仓内;所述的立式筒形加热仓由筒形加热节组成，所述的筒形加热节上设有热介质入口和热介质出口，所述的立式筒形加热仓的顶部分别设有湿污泥进口和污泥干化蒸汽排出口，所述的干污泥料斗设置在立式筒形加热仓底部，所述的干污泥料斗的底部设有干污泥出口。与现有技术相比，本实用新型具有污泥含固率高、效率高、粉尘小等优点。
权利要求书

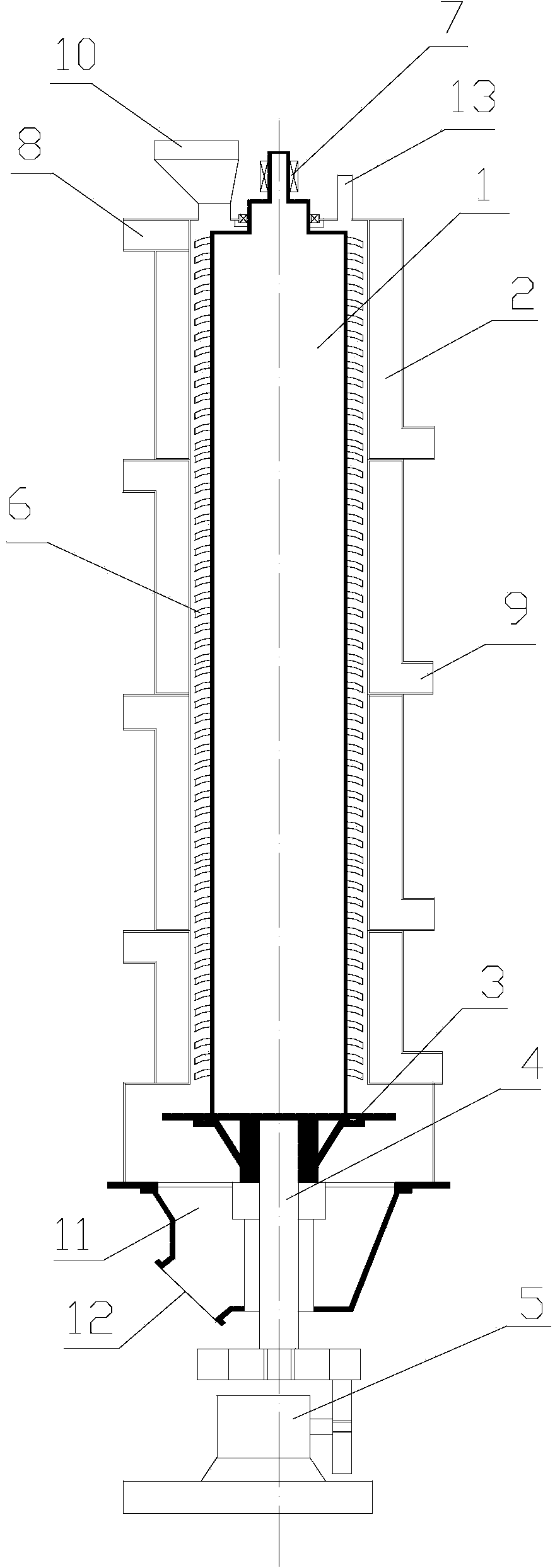

1.一种立式污泥薄膜干化机，其特征在于，包括立轴刮板转动组件、传动组 件和桶形加热组件，所述的立轴刮板转动组件包括立轴刮板转子(1)和设置在立 轴刮板转子(1)外表面的刮板(6)，所述的桶形加热装置包括立式筒形加热仓(2) 和干污泥料斗(11)，所述的立轴刮板转子(1)与传动组件传动连接，所述的立轴 刮板转动组件设在立式筒形加热仓(2)内;
所述的立式筒形加热仓(2)由筒形加热节组成，所述的筒形加热节上设有热 介质入口(8)和热介质出口(9)，所述的立式筒形加热仓(2)的顶部分别设有湿 污泥进口(10)和污泥干化蒸汽排出口(13)，所述的干污泥料斗(11)设置在立 式筒形加热仓(2)底部，所述的干污泥料斗(11)的底部设有干污泥出口(12)。
2.根据权利要求1所述的一种立式污泥薄膜干化机，其特征在于，所述的传 动组件包括支撑轴承盘(3)、传动轴(4)、电机(5)和固定轴承(7)，所述的电 机(5)通过传动轴(4)与支撑轴承盘(3)传动连接，所述的立轴刮板转子(1) 下端固定在支撑轴承盘(3)上，上端通过固定轴承(7)固定。
3.根据权利要求1所述的一种立式污泥薄膜干化机，其特征在于，所述的热 介质为烟气或导热油。
4.根据权利要求1所述的一种立式污泥薄膜干化机，其特征在于，所述的刮 板(6)纵向交错地安装在立轴刮板转子(1)的外表面上。
5.根据权利要求1所述的一种立式污泥薄膜干化机，其特征在于，所述的立 式筒形加热仓(2)包括至少一个筒形加热节。
说明书
一种立式污泥薄膜干化机
技术领域
本实用新型涉及一种污泥干化机，尤其是涉及一种立式污泥薄膜干化机。
背景技术
随着我国经济的高速发展，环境质量标准的日益提高，污水处理率和污水处理 程度也日益得到提高和深化，污泥的产量也因此而大大提高，污泥的储存、处理处 置及资源化过程中均可能危害环境。污泥处置方式主要有填埋、干化、焚烧、土地 利用、制作建材等方式，而所有这些处理处置技术必然要经过污泥干化这一过程。 现有的污泥干化技术存在热损失量较大、粉尘量高、依赖干污泥返混等缺点，制约 了污泥处理处置技术的发展，因此开发新型污泥干化设备对于解决当前日益严重的 污泥问题有着至关重要的作用。污泥薄膜干化技术是一种高效、节能、安全环保的 污泥干化技术，但是，现有的污泥薄膜干化技术都是采用卧式干化，干化过程中存 在粘滞区，只能得到含固率为50%～60%的污泥，因此，卧式薄膜干化机只是一种 污泥半干化设备，为了解决卧式薄膜干化机的含固率低的问题，需要一种立式薄膜 干化机，使干化后的污泥的含固率可以达到90%以上，达到最终处理处置技术的 含水率要求。
实用新型内容
本实用新型的目的就是为了克服上述现有技术存在的缺陷而提供一种立式污 泥薄膜干化机。
本实用新型的目的可以通过以下技术方案来实现：
一种立式污泥薄膜干化机，其特征在于，包括立轴刮板转动组件、传动组件和 桶形加热组件，所述的立轴刮板转动组件包括立轴刮板转子和设置在立轴刮板转子 外表面的刮板，所述的桶形加热装置包括立式筒形加热仓和干污泥料斗，所述的立 轴刮板转子与传动组件传动连接，所述的立轴刮板转动组件设在立式筒形加热仓 内;
所述的立式筒形加热仓由筒形加热节组成，所述的筒形加热节上设有热介质入 口和热介质出口，所述的立式筒形加热仓的顶部分别设有湿污泥进口和污泥干化蒸 汽排出口，所述的干污泥料斗设置在立式筒形加热仓底部，所述的干污泥料斗的底 部设有干污泥出口。
所述的传动组件包括支撑轴承盘、传动轴、电机和固定轴承，所述的电机通过 传动轴与支撑轴承盘传动连接、所述的立轴刮板转子下端固定在支撑轴承盘上，上 端通过固定轴承固定。
所述的热介质为烟气或导热油。
所述的刮板纵向交错地安装在立轴刮板转子的外表面上。
所述的立式筒形加热仓包括至少一个筒形加热节。
与现有技术相比，本实用新型具有以下优点：
一、干化后的污泥的含固率可以达到90%以上。
二、干化过程不依赖干污泥返混。
三、采用间接式干化，传热效率高，载气量小，热量损失较低，基本没有粉尘。
四、单台设备污泥干化量大。
五、设备组合简单，能够实现自动化，设备维护和管理简单。
