申请日2014.05.23
公开(公告)日2014.08.06
IPC分类号C02F11/12
摘要

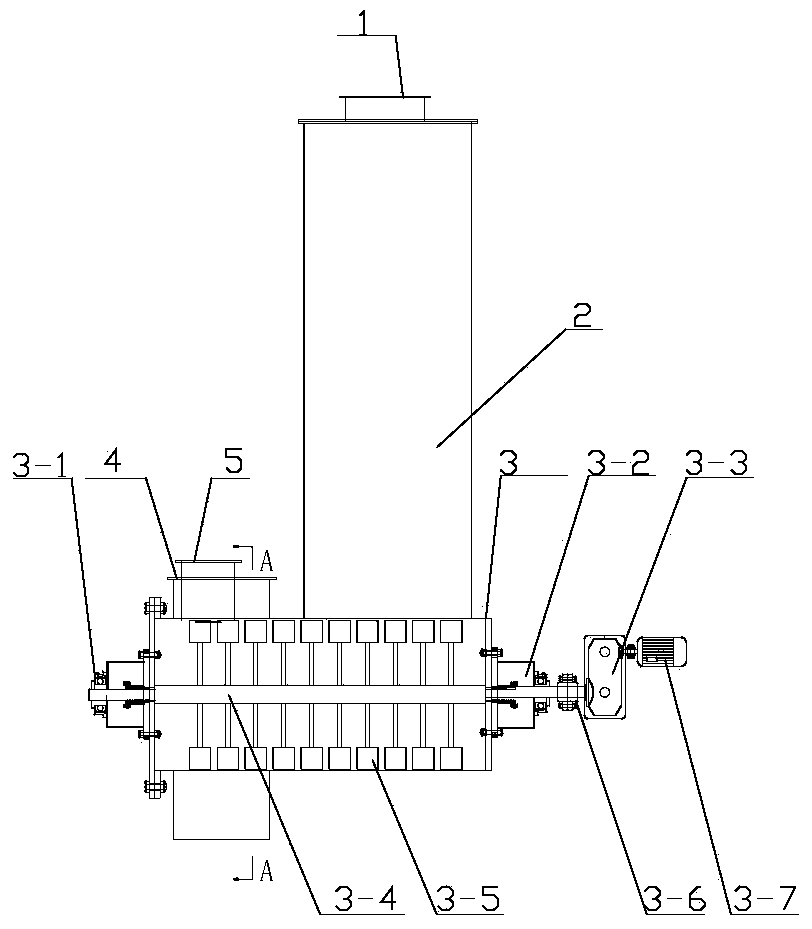

本发明涉及到一种带水平抄板的污泥闪蒸干燥装置及方法。该装置包括干燥塔(2)、位于干燥塔(2)下部且与干燥塔(2)连接的风室(3)，风室(3)内装有水平抄板组合件，水平抄板组合件包括左轴承座(3-1)、与左轴承座相对设置的右轴承座(3-2)、连接左轴承座(3-1)和右轴承座(3-2)的轴(3-4)、将位于右轴承座一端的减速机(3-3)与轴(3-4)连接起来的联轴器(3-6)、与减速机(3-3)相连接的电机(3-7)、与轴垂直连接的多个水平抄板(3-5)。风室(3)上还分别设有污泥加料口(5)和热介质进口(4)，热介质进口(4)设计成涡壳形状，在干燥塔(2)上设有将干燥后干污泥及干燥介质排出干燥装置的出口(1);本发明劳动强度低、生产效率高。
权利要求书
1.一种带水平抄板的污泥闪蒸干燥装置，其特征在于，该装置包括干燥塔(2)、 位于干燥塔(2)下部且与干燥塔(2)连接的风室(3)，风室(3)内装有水平抄板组 合件，风室(3)还分别设有污泥加料口(5)和热介质进口(4)，热介质进口(4)设 计成涡壳形状，在干燥塔(2)设有将干燥后干污泥及干燥介质排出干燥装置的出口(1);
水平抄板组合件包括左轴承座(3-1)、与左轴承座相对设置的右轴承座(3-2)、连 接左轴承座(3-1)和右轴承座(3-2)的轴(3-4)、将位于右轴承座一端的减速机(3-3) 与轴(3-4)连接起来的联轴器(3-6)、与减速机(3-3)相连接的电机(3-7)、与轴 垂直连接的多个水平抄板(3-5)。
2.一种如权利要1所述的带水平抄板的污泥闪蒸干燥装置的污泥闪蒸干燥方法， 其特征在于，该方法包括的步骤如下：湿污泥由加料口(5)送入带水平抄板组合件的 污泥闪蒸干燥装置，干燥热介质从介质进口(4)切向进入，在水平抄板组合件的作用 下，湿污泥与热介质在干燥装置内充分接触，湿污泥中的水蒸发后变为干污泥，并随降 温后的干燥介质从出口(1)一起离开干燥塔(2)。
说明书
带水平抄板的污泥闪蒸干燥装置及方法
技术领域
本发明涉及一种带水平抄板的污泥闪蒸干燥装置及方法。
背景技术
污泥是污水处理后的产物，由于其含水量高，成分复杂，且含有较多的有机质，有 一定的粘性。目前，污泥的处置方法主要是填埋和堆肥。填埋处置方式会占用大量土地 资源，容易造成二次污染。堆肥根据杀菌及熟化的方法，其肥效及安全性有所不同，这 种处置方式可达到资源化的目的，但处理过程较长，且所占空间较大，处置费用亦较高， 但对于含有重金属等有害成分的污泥，则不宜采用这种方式处置。
干燥可使污泥极大地减量化、无害化和资源化。干燥后的污泥可以用作建材原料、 燃料等。化工干燥中常见的闪蒸干燥机虽然能够用于污泥干燥，但由于污泥本身的粘性 和其固有的特点，该装置在污泥干燥时有一些缺点：(1)阻力大，导致干燥系统运行时 动力消耗高，增加了污泥的单位处置成本;(2)污泥易沉积在该干燥机底部，堵住干燥 介质的入口，导致干燥机无法正常运行。为此本发明针对化工干燥中的闪蒸干燥机用于 污泥干燥时的缺点，研究了一种带水平抄板的污泥干燥装置及干燥方法。
发明内容
技术问题：本发明提供一种适用于污泥干燥、操作连续、劳动强度低、生产效率高、 运行费用低的带水平抄板的污泥闪蒸干燥装置及方法。
发明内容：为解决上述技术问题，本发明提供了一种带水平抄板的污泥闪蒸干燥装 置，该装置包括干燥塔、位于干燥塔下部且与干燥塔连接的风室，风室内装有水平抄板 组合件，风室还分别设有污泥加料口和热介质进口，热介质进口设计成涡壳形状，在干 燥塔设有将干燥后干污泥及干燥介质排出干燥装置的出口;
水平抄板组合件包括左轴承座、与左轴承座相对设置的右轴承座、连接左轴承座和 右轴承座的轴、将位于右轴承座一端的减速机与轴连接起来的联轴器、与减速机相连接 的电机、与轴垂直连接的多个水平抄板。
本发明还提供了一种带水平抄板的污泥闪蒸干燥方法，该方法包括的步骤如下：湿 污泥由加料口送入带水平抄板组合件的污泥闪蒸干燥装置，干燥热介质从介质进口切向 进入，在水平抄板组合件的作用下，湿污泥与热介质在干燥装置内充分接触，湿污泥中 的水蒸发后变为干污泥，并随降温后的干燥介质从出口一起离开干燥塔。
有益效果：
1、干燥介质进口设计成涡壳形状，增加了干燥介质的流通面积，降低了流通阻力， 又避免了污泥堵住干燥装置入口现象的发生，保证了干燥装置的运行稳定。
2、水平抄板，能起到翻炒作用，使得湿污泥不易聚团，强化了热质传递过程，同 时水平抄板对干燥机内壁有清理作用，杜绝了污泥粘壁的可能，使得干燥过程连续稳定 的进行。水平抄板设计成一定角度，使得抄板不仅具有翻炒作用，还对污泥水平方向的 行进有一定的推动作用，避免了污泥堵在干燥装置入口段的可能。
3、水平抄板相较于垂直搅拌装置具有更大的优点，由于污泥在干燥过程有一个胶 粘相阶段，即污泥的含水率约在50-60%的时候，这时的污泥粘性大，垂直搅拌装置往往 不易将其破碎，污泥会聚集在干燥机的下端，产生较大的粘力，使原先能够正常搅拌的 装置因为负载太大而无法运行，同时聚集在干燥机下端的污泥会堵住干燥介质的入口， 使得干燥介质在干燥装置内流通不畅，导致干燥装置无法正常运转。而水平抄板是对污 泥进行翻炒，污泥不能聚集成大团，因此水平抄板不会因为污泥干燥过程中胶粘相阶段 的存在而无法运行，这确保了干燥介质在干燥装置内流通顺畅，保证了干燥装置能够连 续稳定运行。
