申请日2014.09.23
公开(公告)日2015.11.25
IPC分类号C02F3/02; C02F3/10; C02F3/08
摘要
本发明提供了一种运用复合式生物床的污水处理方法，所述污水处理方法包括：(1)对填料进行微生物培养;(2)向复合式生物床内注入污水;(3)污水与填料混合;(4)污水与填料的混合物在导流筒内定向循环;(6)经过降解的水体从固定床出水口流出;本发明通过合理的生物床结构和处理方法，使流化床内的填料随气液混合物充分定向流化循环，防止填料之间激烈碰撞使生物膜脱落;不留死角，使污水中的污染物与填料充分接触，并被填料上的生物膜充分吸附和降解;同时流化床处理过的污水再经过固定床处理，提高污水处理的效率。
权利要求书
1.一种运用复合式生物床的污水处理方法，所述复合式生物床包括流化床和固定床，所 述流化床设于所述固定床下方;所述流化床包括外筒体及置于外筒体内的导流筒，所述导流 筒上下两端开口，侧壁设有多个通孔，下端通过支架固定于流化床底面;所述导流筒下方设 有气水混合器，所述气水混合器包括一个固定于流化床底面的圆筒形件及固定于圆筒形件上 端的第一筛板;所述流化床内部下端设有进气管和进水管，所述进气管的出气端和进水管的 出水端向上弯折置于所述气水混合器的圆筒形件内，另一端分别与外筒体下端设置的进气口 和进水口连接;所述流化床内设有经过微生物挂膜处理的悬浮填料;所述固定床为上下开口 的圆筒形结构，底部通过第二筛板与流化床隔开，所述固定床内部设有经过微生物挂膜处理 的固定填料，侧壁上端设有出水口;
其特征在于：所述污水处理方法包括如下步骤：
(1)在所述流化床和固定床内分别对悬浮填料和固定填料进行微生物培养、驯化和抗冲 击试验;
(2)打开进水管，关闭进气管，将待处理的污水注入复合式生物床，使固定床内的固定 填料被污水浸没;
(3)打开进气管，使气体和液体在气液混合器内混合，由于压力的作用，气液混合物从 第一筛板冲出，使导流筒内的污水及填料从导流筒侧壁通孔和顶端开口流出，同时在导流筒 底部形成负压，从而使一部分污水和填料的混合物从导流筒外回流到导流筒底部，在流动过 程中，污水中的污染物与填料上的微生物接触并被微生物降解;另一部分进入固定床并通过 固定填料间的间隙，使污水中遗留的污染物进一步被固定填料上的微生物降解;
(4)回流到导流筒底部的污水和填料在导流筒负压的作用下再次被从底部吸入导流筒， 并向上提升，从而在导流筒内外形成定向循环，使污水中污染物质在循环过程中被流化床内 悬浮填料上的微生物降解，进入固定床的一部分则被固定填料上的微生物降解;
(5)经过固定床降解处理后的水体由固定床上的出水口流出。
2.根据权利要求1所述的污水处理方法，其特征在于：所述流化床内的悬浮填料基材由 聚丙烯高分子聚合物、亲水物质、生物亲和物质、磁粉混合而制成，可随液体一起流动;所 述固定床内的固定填料的基材为火山岩或者焦炭，在固定床中不随液体流动。
3.根据权利要求1所述的污水处理方法，其特征在于：所述导流筒上端与所述第二筛板 之间设有间隙。
4.根据权利要求1所述的污水处理方法，其特征在于：所述进气管的出气端高于进水管 的出水端。
5.根据权利要求1所述的污水处理方法，其特征在于：所述流化床侧壁上还设有多个人 孔和观察孔。
说明书
一种运用复合式生物床的污水处理方法
技术领域
本发明涉及污水处理技术领域，具体涉及一种运用复合式生物床的污水处理方法。
背景技术
有机污水生物处理方法根据微生物在水中所处的状态不同，可分为活性污泥法和生物膜 法。其中生物膜法水处理装置根据系统中投加的填料运动状态，可大致分为三类：固定床、 膨胀床、流化床。
固定床：反应装置内气、液、固三相中，气液两相是处于运动状态的，而固相(生物载 体填料)是相对静止不动的，典型的反应装置如接触氧化池;但是由于填料静止不动，生物 膜更新慢，生物活性较差，不耐负荷冲击，只能处理较低负荷有机废水。
膨胀床：反应装置内气、液、固三相中，气液两相是处于运动状态的，而生物载体在水 流、气流共同作用下处于流化状态的临界点，仍然是相对静止状态，但载体之间间隙变大， 床层处于蓬松状态，此装置目前已极少应用。
流化床：是以气液或机械搅拌为动力，使反应装置内的载体填料始终处于运动状态的一 种反应形式。由于要使载体充分流化，不留死角，因此要提供足够大的动力，这导致该方法 较接触氧化法消耗的动力大;另外因水力冲刷、载体之间碰撞激烈等因素容易使生物膜脱落， 生物量降低，出水水质较差，影响处理效果。
发明内容
为解决上述技术问题，本发明提供了一种运用复合式生物床的污水处理方法，通过合理 的生物床结构和处理方法，使流化床内的填料随气液混合物充分定向流化循环，防止填料之 间激烈碰撞使生物膜脱落;不留死角，使污水中的污染物与填料充分接触，并被填料上的微 生物充分吸附和降解;同时流化床处理过的污水再经过固定床处理，提高污水处理的效率。

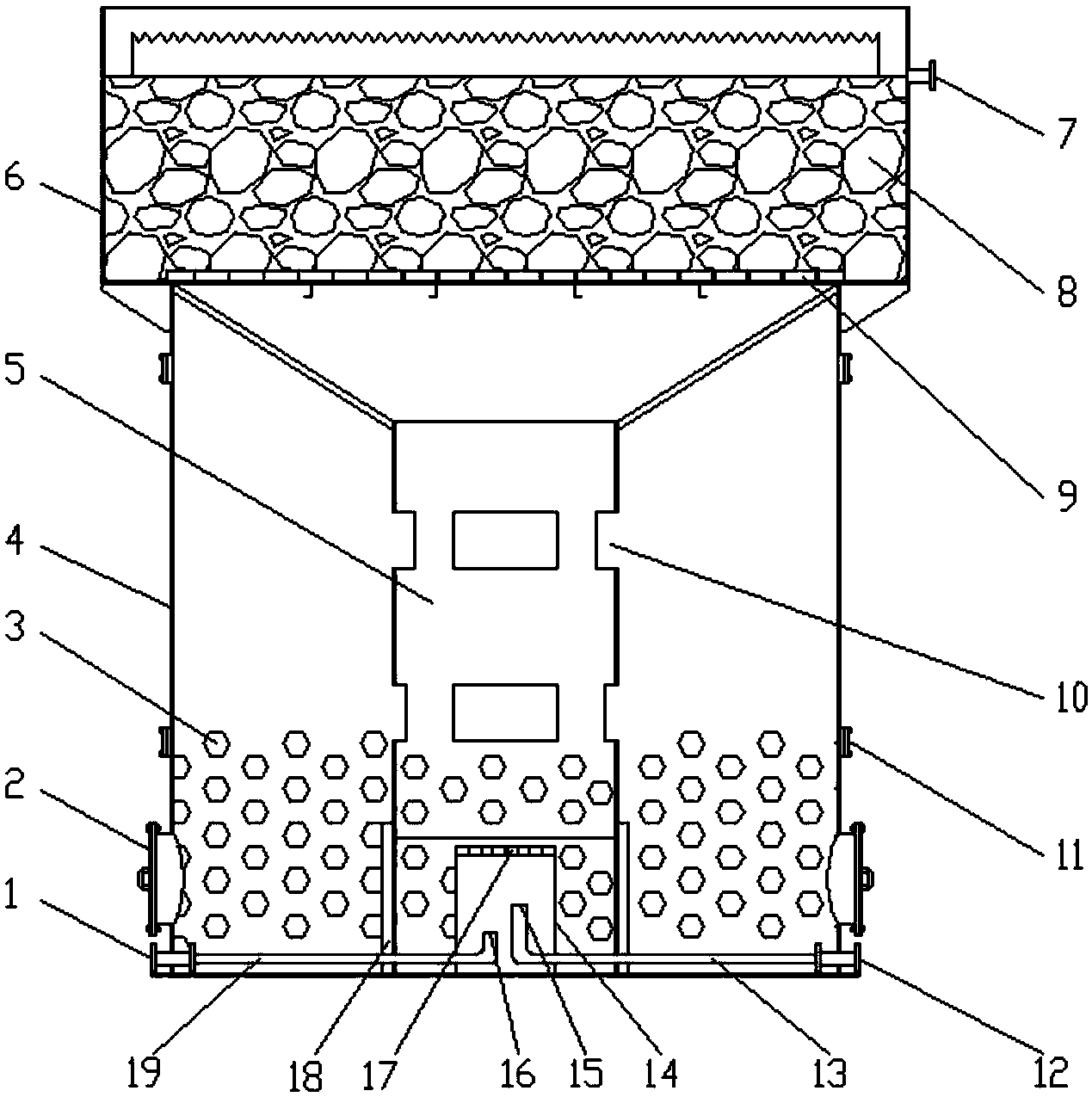

本发明所述的复合式生物床的结构包括流化床和固定床，所述流化床设于所述固定床下 方;所述流化床包括外筒体及置于外筒体内的导流筒，所述导流筒上下两端开口，侧壁设有 多个通孔，下端通过支架固定于流化床底面;所述导流筒下方设有气水混合器，所述气水混 合器包括一个固定于流化床底面的圆筒形件及固定于圆筒形件上端的第一筛板;所述流化床 内部下端设有进气管和进水管，所述进气管的出气端和进水管的出水端向上弯折置于所述气 水混合器的圆筒形件内，另一端分别与外筒体下端设置的进气口和进水口连接;所述流化床 内设有经过微生物挂膜处理的悬浮填料;所述固定床为上下开口的圆筒形结构，底部通过第 二筛板与流化床隔开，所述固定床内部设有经过微生物挂膜处理的固定填料，侧壁上端设有 出水口。
作为优选，所述流化床内的悬浮填料基材由聚丙烯高分子聚合物、亲水物质、生物亲和 物质、磁粉混合而制成，可随液体一起流动;所述固定床内的固定填料的基材为火山岩或者 焦炭，在固定床中不随液体流动。
作为优选，所述导流筒上端与所述第二筛板之间设有间隙。
作为优选，所述进气管的出气端高于进水管的出水端。
作为优选，所述流化床侧壁上还设有多个人孔和观察孔。
本发明所述污水处理方法步骤为：
(1)在所述流化床和固定床内分别对悬浮填料和固定填料进行微生物培养、驯化和抗冲击 试验;
(2)打开进水管，关闭进气管，将待处理的污水注入复合式生物床，使固定床内的固定填 料被污水浸没;
(3)打开进气管，使气体和液体在气液混合器内混合，由于压力的作用，气液混合物从第 一筛板冲出，使导流筒内的污水及填料从导流筒侧壁通孔和顶端开口流出，同时在导流筒底 部形成负压，从而使一部分污水和填料的混合物从导流筒外回流到导流筒底部，在流动过程 中，污水中的污染物与填料上的微生物接触并被微生物降解;另一部分进入固定床并通过固 定填料间的间隙，使污水中遗留的污染物进一步被固定填料上的微生物降解;
(4)回流到导流筒底部的污水和填料在导流筒负压的作用下再次被从底部吸入导流筒，并 向上提升，从而在导流筒内外形成定向循环，使污水中污染物质在循环过程中被流化床内悬 浮填料上的微生物降解，进入固定床的一部分则被固定填料上的微生物降解;
(5)经过固定床降解处理后的水体由固定床上的出水口流出。
本发明的有益效果在于：
1、采用上述方式改进的复合式生物床不仅具备了流化床处理能力强、效率高，耐负荷冲 击的特点，还兼具了接触氧化法出水水质好、截流流失微生物、保持系统内高浓度生物量的 优点;
2、通过采用导流筒式流化床(内循环流化床)设计，不仅达到了流化床的三相介质充分 混合、接触的目的，同时也避免了载体之间碰撞过于激烈使生物膜脱落导致微生物流失及动 力消耗大的弊端;
3、此种复合式生物床及污水处理方法不仅能提高生物处理效率、降低了水力停留时间， 而且减少了装置体积及占地，从而达到了处理高效又节省投资的目的。
