申请日2014.06.17
公开(公告)日2014.10.01
IPC分类号F25B27/02; F24H4/02
摘要
本发明公开了一种水箱废水热回收加热泵热水装置，包括废水沉淀过滤池、洗浴废水箱、热水箱、电加热器、热水循环泵、恒压变频泵、废水泵、调节阀、蒸发器、节流阀、压缩机和冷凝器。所述废水沉淀过滤池的进口与浴室废水收集管道相连接，出口接至洗浴废水箱;洗浴废水箱、废水泵、蒸发器通过管道依次连接构成废水循环回路;管道依次连接热水箱、热水循环泵、电加热器、冷凝器形成了热水制取循环回路，自来水管道穿过洗浴废水箱后连接于电加热器与冷凝器之间的热水循环管路上;蒸发器、压缩机、冷凝器、节流阀通过管道连接，形成闭式循环热泵装置;热水箱上接有恒压变频泵，本发明能够充分有效的利用浴室废水余热，减少热泵压缩机的功率，具有很大的节能优势。

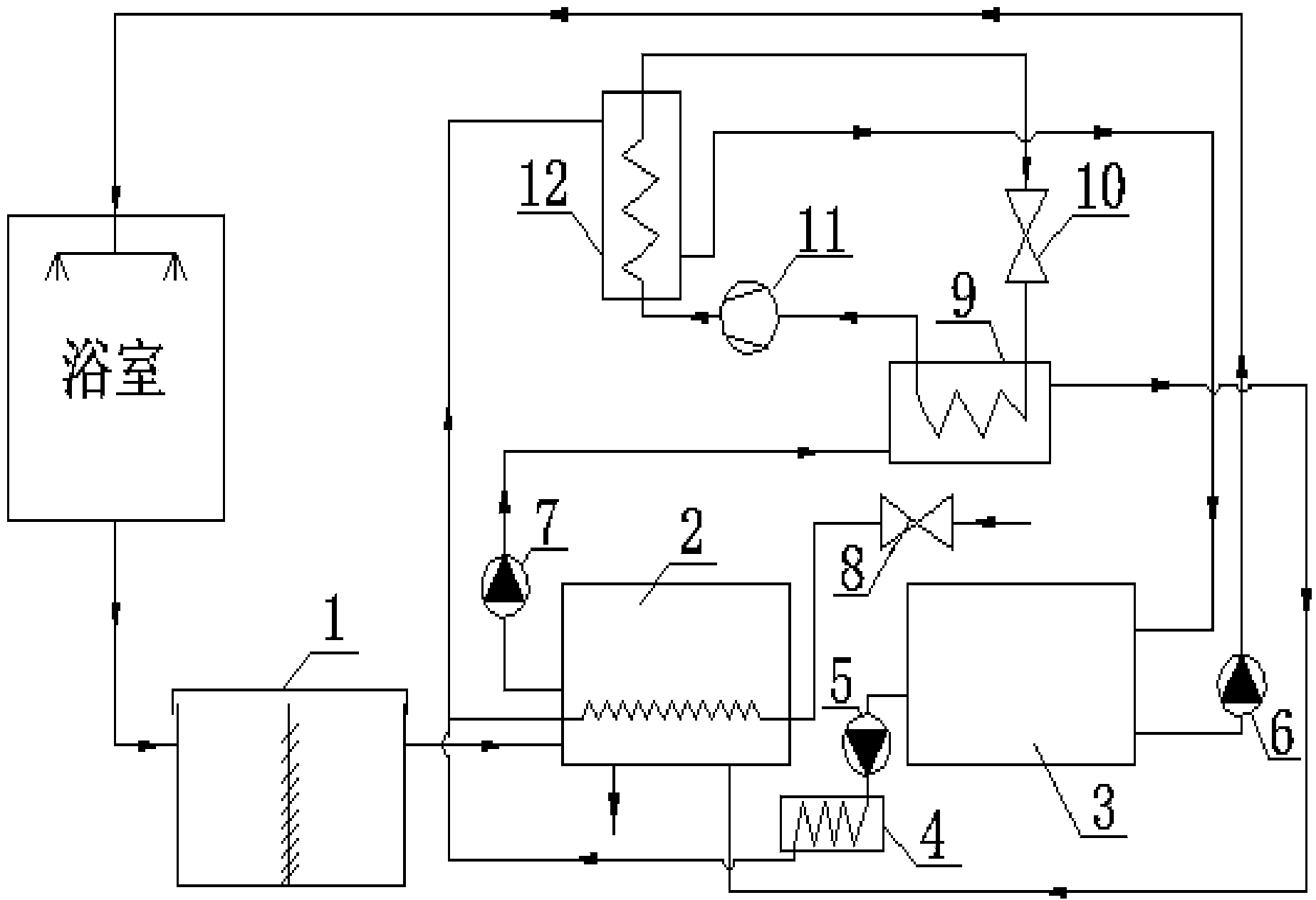

摘要附图
权利要求书
1.一种水箱废水热回收加热泵热水装置，其特征在于：包括废水沉淀过滤池(1)、 洗浴废水箱(2)、热水箱(3)、电加热器(4)、热水循环泵(5)、恒压变频 泵(6)、废水泵(7)、调节阀(8)、蒸发器(9)、节流阀(10)、压缩机(11) 和冷凝器(12)。所述废水沉淀过滤池(1)的进口与浴室废水收集管道相连 接，出口接至洗浴废水箱(2);洗浴废水箱(2)、废水泵(7)、蒸发器(9) 通过管道依次连接构成废水循环回路;管道依次连接热水箱(3)、热水循环 泵(5)、电加热器(4)、冷凝器(12)形成了热水制取循环回路，自来水管 道上设有调节阀(8)，自来水管道穿过洗浴废水箱(2)后连接于电加热器(4) 与冷凝器(12)之间的热水循环管路上;蒸发器(9)、压缩机(11)、冷凝器 (12)、节流阀(10)通过管道连接，形成闭式循环热泵装置;热水箱(3) 上接有恒压变频泵(6)为浴室提供热水。
2.如权利要求1所述的一种水箱废水热回收加热泵热水装置，其特征在于：所 述洗浴废水箱(2)与热水箱(3)要设有保温层对水箱进行保温。
3.如权利要求1所述的一种水箱废水热回收加热泵热水装置，其特征在于：所 述洗浴废水箱(2)的容积要与热水箱(3)的容积相当。
4.如权利要求1所述的一种水箱废水热回收加热泵热水装置，其特征在于：所 述洗浴废水箱(2)内的自来水管成U形盘管布置。
5.如权利要求1至4中任一项所述的一种水箱废水热回收加热泵热水装置，其 特征在于：所述与热水箱(3)相连为浴室提供热水的水泵选用恒压变频泵(6)。
说明书
一种水箱废水热回收加热泵热水装置
【技术领域】
本发明涉及一种水箱废水热回收加热泵热水装置。
【背景技术】
当前，随着能源的短缺、环境的恶化，可持续发展已成为热门话题，引起 了世界各国的广泛关注。在我国，节能减排作为当前经济社会发展的一项重要 而又紧迫地任务，是贯彻落实科学发展观、实现可持续发展战略的必然选择， 已被列为我国的一项基本国策。目前，我国的供热方式主要有燃煤、燃油、燃 气、电加热、太阳能等几种常规加热方式。随着经济的发展，资源短缺越来越 成为制约社会发展的主要障碍;伴随科技进步，对环保节能产品的开发与应用 不断地追求，采用节能环保的热水供应产品是当前的主流。
人们在生活中，洗浴热水的温度一般为40-45℃，但在洗浴过程中只利用了 其中很少的一部分能量，排放废水的温度仍有30-35℃，不仅造成了能源的浪费， 也造成了环境的热污染。因此，对洗浴废水进行热回收是一种很好地节能方式。 目前的产品有浴室废水热泵技术，该技术利用能源品位较高的淋浴废水作为热 泵的热源，通过热回收换热器吸收废热后，在热泵中对自来水进行加热，使其 达到人体淋浴要求的温度。
在一些浴室(如高校浴室)开放时间固定、用水流量大、温度(淋浴温度和 排水温度)较稳定并且淋浴温度适中的沐浴场所，所采用浴室废水热泵技术虽 然比其他热水加热方式节能很多，但仍旧没有能够充分的利用废水中的余热。
考虑到上述浴室的使用特点以及本着最大限度利用浴室废水余热的原则， 需要一种能够最大限度利用浴室废水余热的解决办法
【发明内容】
本发明的目的就是解决现有技术中的问题，提出一种水箱废水热回收加热 泵热水装置，既能够充分有效的利用浴室废水余热，又能够减少热泵压缩机的 功率、减少耗能，具有很大的节能优势。
为实现上述目的，本发明提出了一种水箱废水热回收加热泵热水装置，包 括废水沉淀过滤池、洗浴废水箱、热水箱、电加热器、热水循环泵、恒压变频 泵、废水泵、调节阀、蒸发器、节流阀、压缩机和冷凝器。所述废水沉淀过滤 池的进口与浴室废水收集管道相连接，出口接至洗浴废水箱;洗浴废水箱、废 水泵、蒸发器通过管道依次连接构成废水循环回路;管道依次连接热水箱、热 水循环泵、电加热器、冷凝器形成了热水制取循环回路，自来水管道上设有调 节阀，自来水管道穿过洗浴废水箱后连接于电加热器与冷凝器之间的热水循环 管路上;蒸发器、压缩机、冷凝器、节流阀通过管道连接，形成闭式循环热泵 装置;热水箱上接有恒压变频泵为浴室提供热水。
进一步地，所述洗浴废水箱与热水箱要设有保温层对水箱进行保温，减少 热量损失。
进一步地，所述洗浴废水箱的容积要与热水箱的容积相当，以便洗浴废水 箱能够完全容纳洗浴后所收集的废水。
进一步地，所述洗浴废水箱内的自来水管成U形盘管布置，保证自来水在 洗浴废水箱中的充分预热。
进一步地，与热水箱相连为浴室提供热水的水泵选用恒压变频泵，在稳定 提供热水的同时以便更好的节能。
本发明的有益效果：本发明能够在洗浴以外的时间内有效利用废水中的余 热对热水进行加热，废水可以先对自来水预热，再作为蒸发器热源进行循环使 用;由于热泵装置的运行时间长，因此热泵主机消耗的功率会很小，有效降低 了能耗;充分保证洗浴热水供应。
本发明的特征及优点将通过实施例结合附图进行详细说明。
