申请日2014.09.25
公开(公告)日2016.04.20
IPC分类号C02F9/04
摘要
臭氧催化与活性碳联用加反冲洗的污水处理装置，包括催化池、过滤池、清水池，还包括臭氧发生器、活性碳、第一阀门、高压水泵和第二阀门;催化池外壁面处设有第一进水管和第一出水管，催化池通过第一出水管与过滤池连通，过滤池通过第二出水管及第一阀门与清水池连通，第二出水管连接清水池的一端内安装有活性炭过滤板，清水池外壁面处设有第三出水管;催化池内设有与臭氧发生器连接的排气管架;活性炭放置在过滤池内;所述清水池外壁面处设有与过滤池底部连接的第四出水管，高压水泵及第二阀门安装于第四出水管上;工作时，高压水泵输送清水池内的水对活性碳进行由下至上的反冲洗，提高活性碳的使用周期和吸附、生化双能力，水质得到进一步保障。
权利要求书
1.臭氧催化与活性碳联用加反冲洗的污水处理装置，包括催化池、过滤池、清水池，还包括臭氧发生器、活性碳、第一阀门、高压水泵和第二阀门;催化池外壁面处设有第一进水管和第一出水管，催化池通过第一出水管与过滤池上的进水口连接，过滤池外壁面处设有第二出水管，过滤池通过第二出水管及第一阀门与清水池连接，第二出水管连接清水池的一端内安装有活性炭过滤板，清水池外壁面处设有第三出水管;催化池内设有排气管架，排气管架的进气端通过管道与臭氧发生器连接;活性炭放置在过滤池内;其特征在于：所述清水池外壁面处设有与过滤池底部连接的第四出水管，高压水泵及第二阀门安装于第四出水管上;工作时，高压水泵输送清水池内的水对活性碳进行由下至上的反冲洗。
说明书

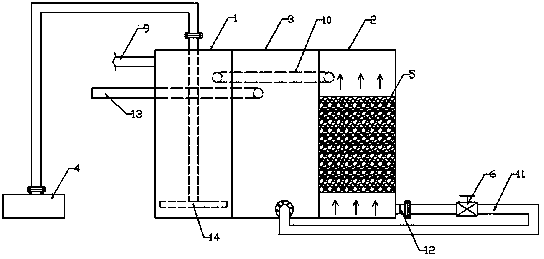

臭氧催化与活性碳联用加反冲洗的污水处理装置
技术领域
本发明涉及一种污水处理装置，尤其是一种臭氧催化与活性碳联用加反冲洗的污水处理装置。
背景技术
传统的污水处理装置，在二沉池之后，便是清水池排放，后来又发展为加装臭氧及活性碳过滤，以提高出水水质。生产运行结果表明，加入活性碳过滤后可提高水质去除率5%，但活性碳使用周期短，频繁更换使成本显著提高。
发明内容
本发明提供一种臭氧催化与活性碳联用加反冲洗的污水处理装置，其目的是为了解决活性碳使用周期短的问题，并降低了活性炭的成本。
为了解决上述技术问题，本发明的技术方案为：臭氧催化与活性碳联用加反冲洗的污水处理装置，包括催化池、过滤池、清水池，还包括臭氧发生器、活性碳、第一阀门、高压水泵和第二阀门;催化池外壁面处设有第一进水管和第一出水管，催化池通过第一出水管与过滤池上的进水口连接，过滤池外壁面处设有第二出水管，过滤池通过第二出水管及第一阀门与清水池连接，第二出水管连接清水池的一端内安装有活性炭过滤板，清水池外壁面处设有第三出水管;催化池内设有排气管架，排气管架的进气端通过管道与臭氧发生器连接;活性炭放置在过滤池内;其特征在于：所述清水池外壁面处设有与过滤池底部连接的第四出水管，高压水泵及第二阀门安装于第四出水管上;工作时，高压水泵输送清水池内的水对活性碳进行由下至上的反冲洗。
有益效果：本发明中臭氧与活性碳联用可以提高水中有机污染物的去除效果，延长活性碳的使用周期，这主要是由于在富氧的条件下活性碳表面形成了生物膜，水中的有机物容易在生物膜上分解，此时活性碳变成了生物活性碳，对有机物产生吸附、分解双重作用，使活性碳的吸附能力得到增强;为了提高活性碳的使用周期和吸附、生化双能力，本发明添加了反冲洗活性碳的能力，对活性碳进行清洗，可使水质的净化提高到30%以上，使排水质量得到进一步保障。
