申请日2014.07.25
公开(公告)日2014.12.24
IPC分类号C02F3/30; H01M8/16
摘要
本实用新型提供一种污水再利用微生物发电装置，包括污水池，所述污水池包括厌氧池和有氧池，厌氧池和有氧池之间设置有阳离子半透膜;所述厌氧池中设置有阳极电极;所述有氧池中设置有阴极电极;所述阳极电极上设置有产电菌，所述阴极电极为氧化银固体;所述阳极电极与阴极电极通过外接电线与用电器相连接，阳极电极上的产电菌从污水中摄取有机物，将其氧化分解生成电子，电子被阳极电极接收后通过外接电线传递到阴极电极，产电菌在氧化有机物的过程中产生的质子通过阳离子半透膜从厌氧池渗透进好氧池，通过源源不断的电子流动产生电流，完成了污水的回收再利用;本实用新型具有结构简单、成本低廉、使用便捷，能量转化率高等优点。
权利要求书

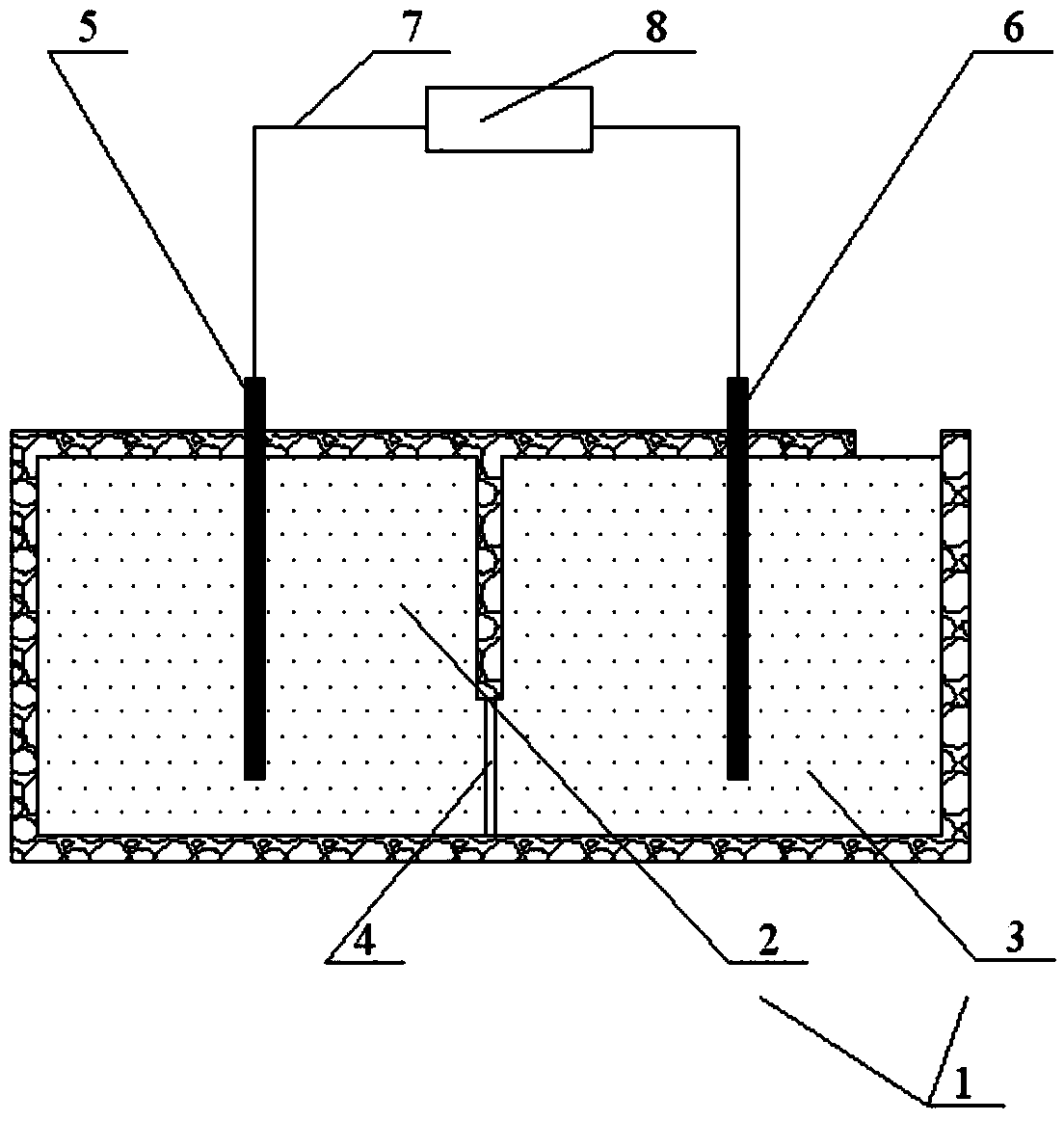

1.一种污水再利用微生物发电装置，包括污水池，其特征在于：所述污水 池包括厌氧池和有氧池，厌氧池和有氧池之间设置有阳离子半透膜;所述厌 氧池中设置有阳极电极;所述有氧池中设置有阴极电极;所述阳极电极上设 置有产电菌，所述阴极电极为氧化银固体;所述阳极电极与阴极电极通过外 接电线与用电器相连接。
2.根据权利要求1所述的污水再利用微生物发电装置，其特征在于：所述 产电菌为泥细菌或希瓦氏菌或红螺菌。
说明书
一种污水再利用微生物发电装置
技术领域
本实用新型属于生物能源技术领域，尤其是涉及一种污水再利用微生物 发电装置。
背景技术
生活污水是人类生活过程中产生的污水，是水体的主要污染源之一，主 要是粪便和洗涤污水，生活污水中含有大量有机物，如纤维素、淀粉、糖类、 脂肪和蛋白质等;也常含有病原菌、病毒和寄生虫卵;还含有无机盐类的氯 化物、硫酸盐、磷酸盐、碳酸氢盐、钠、钾、钙和镁等，总的特点是含氮、 含硫和含磷高,在厌氧细菌作用下，易生恶臭物质;目前，如何有效合理的 对污水进行回收再利用，对改善全球坏境都有重要的意义;因此，污水的回 收再利用已迫在眉睫。
发明内容
本实用新型要解决的问题是提供一种结构简单、成本低廉、使用便捷， 能量转化率高的污水再利用微生物发电装置。
为解决上述技术问题，本实用新型采用的技术方案是：一种污水再利用 微生物发电装置，包括污水池，所述污水池包括厌氧池和有氧池，厌氧池和 有氧池之间设置有阳离子半透膜;所述厌氧池中设置有阳极电极;所述有氧 池中设置有阴极电极;所述阳极电极上设置有产电菌，所述阴极电极为氧化 银固体;所述阳极电极与阴极电极通过外接电线与用电器相连接。
所述产电菌为泥细菌或希瓦氏菌或红螺菌。
由于采用上述技术方案，阳极电极上的产电菌从污水中摄取有机物，将 其氧化分解生成电子，电子被阳极电极接收后通过外接电线传递到阴极电 极，产电菌在氧化有机物的过程中产生的质子通过阳离子半透膜从厌氧池渗 透进好氧池，在阴极电极上氧气与质子和电子发生作用生成水，通过源源不 断的电子流动产生电流，完成了污水的回收再利用;本实用新型虽结构简单， 成本低廉，但能量转化率高达30%，与一些商业化太阳能电池相当。
本实用新型的有益效果是：具有结构简单、成本低廉、使用便捷，能量 转化率高等优点。
