申请日2014.06.20
公开(公告)日2014.12.17
IPC分类号E03C1/12
摘要
本实用新型公开了一种生活废水净化再利用装置，净水箱(1)的入口分别与洗衣机(2)、盥洗池(3)及浴缸(4)相连，净水箱(1)的出口与坐便器水箱(5)连接;净水箱(1)内自入口至出口方向依次设置有粗滤网(6)和细滤网(7)。浴缸(4)出口处的引水管内设置有回旋冷却器(8)。粗滤网(6)和细滤网(7)均采用与净水箱(1)相匹配的抽屉式结构，插接于净水箱(1)的侧壁上。本实用新型有效降低了生活废水排放量、节约水资源;粗滤网和细滤网均采用抽屉式结构，拆卸和清洗方便，过滤堆积的杂物被收集在抽屉内，不会堵塞在滤网的边缘;抽屉本体与净水箱侧壁之间设有密封垫片，密封效果好，避免出现渗水现象。

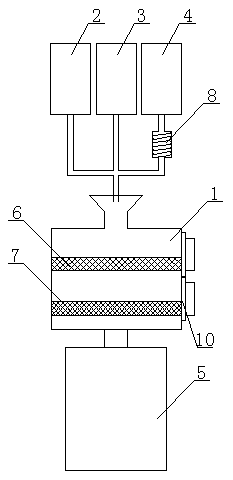

摘要附图
权利要求书
1.生活废水净化再利用装置，其特征在于：它包括净水箱(1)，净水箱(1)的入口分别通过引水管与洗衣机(2)、盥洗池(3)及浴缸(4)相连，净水箱(1)的出口通过导水管与坐便器水箱(5)连接;所述的净水箱(1)内自入口至出口方向依次设置有粗滤网(6)和细滤网(7)。
2.根据权利要求1所述的生活废水净化再利用装置，其特征在于：所述的浴缸(4)出口处的引水管内设置有回旋冷却器(8)。
3.根据权利要求2所述的生活废水净化再利用装置，其特征在于：所述回旋冷却器(8)的入口处设有过滤网。
4.根据权利要求1所述的生活废水净化再利用装置，其特征在于：所述粗滤网(6)和细滤网(7)均采用与净水箱(1)相匹配的抽屉式结构，插接于净水箱(1)的侧壁上。
5.根据权利要求4所述的生活废水净化再利用装置，其特征在于：所述粗滤网(6)和细滤网(7)均设置于抽屉本体(9)的底板处，抽屉本体(9)的侧壁紧贴于净水箱(1)的内壁上。
6.根据权利要求5所述的生活废水净化再利用装置，其特征在于：所述的抽屉本体(9)通过密封垫片(10)插接于净水箱(1)的侧壁上。
说明书
生活废水净化再利用装置
技术领域
本实用新型涉及生活废水处理领域，特别是涉及一种生活废水净化再利用装置。
背景技术
水是生命之源，虽然地球上70%是水，但是真正能被人类利用的水却十分有限。生活废水指的是居民日常生活中排泄的洗涤水，生活废水中污染物成分极其复杂多样，净化处理的难度较大，目前大部分生活废水都未经过处理直接排入了河流，造成了严重的水质污染和水资源的浪费。
据数据统计，城市中坐便器消耗的水量约占所有生活用水的1/4，即使现在的坐便器都采用节水型的小水箱，也难免水资源的浪费。我们应该认识到，坐便器冲厕水对水质要求并不是太高，使用干净的达到饮用水标准的水源来作冲厕水实在太不经济。如果能将洗衣、洗菜、洗澡等产生的生活废水利用起来，为坐便器提供冲厕水源，必然可以很大程度上减少生活废水的排放，节约水资源且低碳环保。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种新型的生活废水净化再利用装置，对洗衣、洗菜、洗澡等产生的生活废水进行净化再利用，为坐便器提供冲厕水源，有效降低生活废水排放量、节约水资源。
本实用新型的目的是通过以下技术方案来实现的：生活废水净化再利用装置，它包括净水箱，净水箱的入口分别通过引水管与洗衣机、盥洗池及浴缸相连，净水箱的出口通过导水管与坐便器水箱连接;所述的净水箱内自入口至出口方向依次设置有粗滤网和细滤网。
所述的浴缸出口处的引水管内设置有回旋冷却器。
所述回旋冷却器的入口处设有过滤网。
所述粗滤网和细滤网均采用与净水箱相匹配的抽屉式结构，插接于净水箱的侧壁上。
所述粗滤网和细滤网均设置于抽屉本体的底板处，抽屉本体的侧壁紧贴于净水箱的内壁上。
所述的抽屉本体通过密封垫片插接于净水箱的侧壁上。
本实用新型的有益效果是：
1)对洗衣、洗菜、洗澡等产生的生活废水进行净化再利用，为坐便器提供冲厕水源，有效降低了生活废水排放量、节约了水资源;
2)对浴缸排出的热水源进行有效冷却再引入净水箱，可避免净水箱内的部件长期浸泡在热水中造成损坏;
3)采用回旋冷却器，回旋冷却管与热水的接触面积大，冷却效果好;
4)回旋冷却器的入口处设有过滤网，可有效过滤毛发等杂物，避免堵塞回旋冷却器;
5)粗滤网和细滤网均采用抽屉式结构，拆卸和清洗方便，过滤堆积的杂物被收集在抽屉内，不会堵塞在滤网的边缘;
6)抽屉本体与净水箱侧壁之间设有密封垫片，密封效果好，可避免出现渗水现象
