申请日2014.05.27
公开(公告)日2014.08.06
IPC分类号C02F11/12
摘要
本发明公开了一种传导管式污泥干化机，包括污泥干化罐，及设置在污泥干化罐前端靠上位置处的蒸汽进口，及设置在污泥干化罐末端靠上位置处的蒸汽出口，及设置在污泥干化罐顶部的入料口，所述污泥干化罐顶部设置有一个连接所述蒸汽出口的集气罐，所述污泥干化罐末端靠下位置处设置有出料口，并在该出料口处配合有传导管，所述传导管末端连接有驱动电机，所述驱动电机输出端连接有螺旋杆，所述传导管内壁设置有挡板，所述传导管下端设置有收料管，所述收料管下端连接有收料罐，所述传导管的外壁上设有电热管;该装置可以对干化时所使用的蒸汽进行收集，避免携带污染物的蒸汽外泄，同时本装置可对干化完成后的污泥进行有效收集，方便后续处理。
权利要求书
1.一种传导管式污泥干化机，包括污泥干化罐，及设置在污泥干化罐前端靠上位置处的蒸汽进口，及设置在污泥干化罐末端靠上位置处的蒸汽出口，及设置在污泥干化罐顶部靠近蒸汽进口位置处的入料口，其特征在于：所述污泥干化罐顶部设置有一个连接所述蒸汽出口的集气罐，所述污泥干化罐末端靠下位置处设置有出料口，并在该出料口处配合有传导管，所述传导管末端连接有驱动电机，所述驱动电机输出端连接有套设在传导管内的螺旋杆，所述传导管内壁靠近驱动电机位置处设置有挡板，所述螺旋杆的中杆部分穿过该挡板，所述传导管下端靠近所述挡板位置处设置有收料管，所述收料管下端连接有收料罐，所述传导管的外壁上包裹有电热管。
2.根据权利要求1所述的传导管式污泥干化机，其特征在于：所述集气罐与污泥干化罐之间相抵有一个保持架，所述保持架与污泥干化罐焊接连接，保持架顶部具有一个圆弧形的凹面，集气罐架设在该凹面上。
3.根据权利要求1所述的传导管式污泥干化机，其特征在于：所述收料管的外管壁上固定有第一驱动电机，所述第一驱动电机的输出端延伸至收料管内，并于该端固定有一个破碎刀组。
说明书
一种传导管式污泥干化机
技术领域
本发明涉及一种传导管式污泥干化机。
背景技术
随着我国的城市化进程加快，工业生产的迅速发展，城市人口的增加，城市工业废水与生活污水的排放量日益增多，城市污水处理率也逐年提高，城市污水处理厂的污泥产量也急剧增加。污水处理厂要排放大量的剩余污泥，数量巨大的污泥需要做进一步处理，如果污泥得不到合理处理，将造成二次污染。据统计，现全国投运的城镇污水处理设施共上千座，每年产生污泥 (干重)1000 万吨以上，而且年增长率近10%，污水污泥的处理处置费用较高，在我国污水处理厂的全部建设费用中，用于处理污泥的占20%～50%。污水污泥的成分很复杂，除含有大量的水分外，还含大量有用资源。目前对于城市污泥处理方法有多种，一般有填埋、焚烧和综合利用，但在资源化利用之前，需对污泥进行预处理，进行调理，包括浓缩、脱水、干燥。经过干化后的污泥，可运用于土地改良，建材利用等。如何降低污泥的含水率，这是污泥处理的重要任务。
发明内容
本发明要解决的技术问题是提供一种传导管式污泥干化机，该装置可以对干化时所使用的蒸汽进行收集，避免携带污染物的蒸汽外泄，同时本装置可对干化完成后的污泥进行有效收集，方便后续处理，且本装置的结构较为简单。
为解决上述问题，本发明采用如下技术方案：

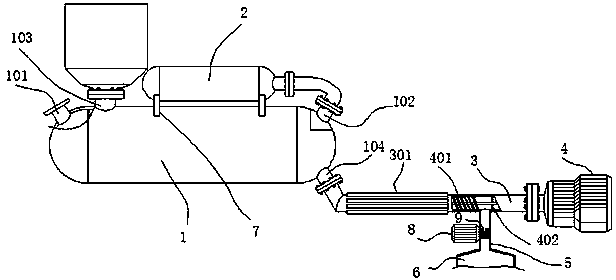

一种传导管式污泥干化机，包括污泥干化罐，及设置在污泥干化罐前端靠上位置处的蒸汽进口，及设置在污泥干化罐末端靠上位置处的蒸汽出口，及设置在污泥干化罐顶部靠近蒸汽进口位置处的入料口，所述污泥干化罐顶部设置有一个连接所述蒸汽出口的集气罐，所述污泥干化罐末端靠下位置处设置有出料口，并在该出料口处配合有传导管，所述传导管末端连接有驱动电机，所述驱动电机输出端连接有套设在传导管内的螺旋杆，所述传导管内壁靠近驱动电机位置处设置有挡板，所述螺旋杆的中杆部分穿过该挡板，所述传导管下端靠近所述挡板位置处设置有收料管，所述收料管下端连接有收料罐，所述传导管的外壁上包裹有电热管。
作为优选的技术方案，所述集气罐与污泥干化罐之间相抵有一个保持架，所述保持架与污泥干化罐焊接连接，保持架顶部具有一个圆弧形的凹面，集气罐架设在该凹面上。
作为优选的技术方案，所述收料管的外管壁上固定有第一驱动电机，所述第一驱动电机的输出端延伸至收料管内，并于该端固定有一个破碎刀组。
本发明的有益效果是：在使用时，污泥从入料口处进入到污泥干化罐内，而后蒸汽从蒸汽进口进入，对污泥进行干化处理，去除掉污泥中的部分污染物，而后携带污染物的蒸汽从蒸汽出口排出，通过集气罐进行收集，避免携带污染物的蒸汽直接被排入空气中，干化完成后的污泥进入到传导管内，而后通过电热管进行水分蒸发，蒸发后的水分随着传导管再回流入污泥干化罐内，被收集，通过后续加热后的污泥被同一收集到收料罐内，方便后续处理，本装置的系统结构较为简单，且运行方式较为简单，成本较为低廉，适合推广使用。
