申请日2014.09.26
公开(公告)日2014.12.24
IPC分类号C02F9/14
摘要

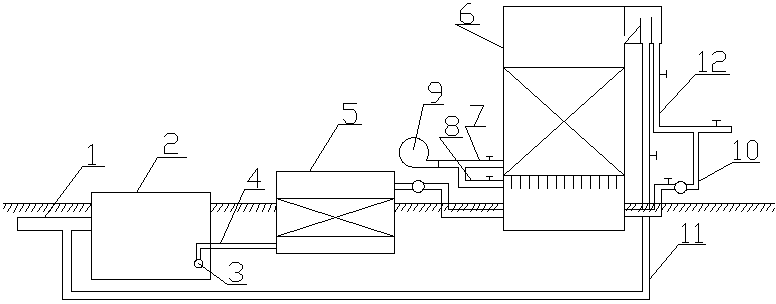

废水处理设备及处理方法。焦化废水是一种高COD、高酚值、高氨氮的处理难度较大的工业有机废水。本发明的组成包括：废水管(1)，所述的废水管与调节池(2)连接，所述的调节池的内部有水泵(3)，所述的水泵与出水管(4)的一段连接，所述的出水管的另一端与水解酸化池(5)连接，所述的水解连接池通过带有水泵的出水管与滤池连接(6)，所述的滤池的一侧设有曝气管(7)和反冲洗进气管(8)，所述的曝气管和所述的反冲洗进气管与鼓风机(9)连接，所述的滤池的另一侧设有带有水泵的反冲洗进水管(10)、反冲洗排水管(11)和净化水排出管(12)。本发明用于废水处理。
权利要求书
1.一种废水处理设备，其组成包括：废水管，其特征是： 所述的废水管与调节池连接，所述的调节池的内部有水泵，所述的水泵与出水管的一段连接，所述的出水管的另一端与水解酸化池连接，所述的水解连接池通过带有水泵的出水管与滤池连接，所述的滤池的一侧设有曝气管和反冲洗进气管，所述的曝气管和所述的反冲洗进气管与鼓风机连接，所述的滤池的另一侧设有带有水泵的反冲洗进水管、反冲洗排水管和净化水排出管。
2.根据权利要求1所述的废水处理设备，其特征是：所述的滤池内设有缓冲配水区、承托层、滤料区、出水区、斜板沉淀区、出水槽，所述的滤池内部顶端设有栅形稳流板，所述的栅形稳流板下方设有所述的斜板沉淀区，所述的斜板沉淀区与所述的出水槽连接，所述的缓冲配水区上方设有所述的承托层连接，所述的缓冲配水区与所述的承托层之间设有滤板，所述的滤板上设有一组滤头，所述的承托层上方设有所述的滤料区，所述的滤料区上方设有所述的出水区。
3.根据权利要求1或2所述的废水处理设备，其特征是：所述的曝气管连接在所述的承托层中，所述的反冲洗进气管和所述的反冲洗进水管连接在所述的缓冲配水区中，所述的反冲洗排水管和净化水排出管连接在所述的出水槽中。
4.根据权利要求1或2所述的废水处理设备，其特征是：所述的反冲洗排水管的一端与所述的出水槽连接，所述的反冲洗排水管的另一端与所述的废水管连接。
5.根据权利要求1或2所述的废水处理设备，其特征是：所述的反冲洗进水管的一端与所述的净化水排出管连接，所述的反冲洗进水管的另一端与所述的缓冲配水区连接。
6.一种利用权利要求1-5之一所述的废水处理设备进行废水处理的方法，其特征是：废水通过废水管进入调节池对水量和水质进行调节，然后通过水泵依次进入到水解酸化池和滤池进行生物降解，空气从曝气管进入使反应过程充分与氧气接触，处理后的净水排出，排出的净水通过反冲洗进水管进入装置进行反洗，循环的废水进入到废水管参与净化。
说明书
废水处理设备及处理方法
技术领域：
本发明涉及一种废水处理设备及处理方法。
背景技术：
焦化废水是一种高COD、高酚值、高氨氮的处理难度较大的工业有机废水。国内焦化废水的处理多采用两段生化法、延时曝气法、强生化法等方法，其中以A/O法处理效果最好，但A/O法初期投资及运行费用较大，一般焦化企业难以承受。
发明内容：
本发明的目的是提供一种废水处理设备及处理方法。
上述的目的通过以下的技术方案实现：
一种废水处理设备，其组成包括：废水管，所述的废水管与调节池连接，所述的调节池的内部有水泵，所述的水泵与出水管的一段连接，所述的出水管的另一端与水解酸化池连接，所述的水解连接池通过带有水泵的出水管与滤池连接，所述的滤池的一侧设有曝气管和反冲洗进气管，所述的曝气管和所述的反冲洗进气管与鼓风机连接，所述的滤池的另一侧设有带有水泵的反冲洗进水管、反冲洗排水管和净化水排出管。
所述的废水处理设备，所述的滤池内设有缓冲配水区、承托层、滤料区、出水区、斜板沉淀区、出水槽，所述的滤池内部顶端设有栅形稳流板，所述的栅形稳流板下方设有所述的斜板沉淀区，所述的斜板沉淀区与所述的出水槽连接，所述的缓冲配水区上方设有所述的承托层连接，所述的缓冲配水区与所述的承托层之间设有滤板，所述的滤板上设有一组滤头，所述的承托层上方设有所述的滤料区，所述的滤料区上方设有所述的出水区。
所述的废水处理设备，所述的曝气管连接在所述的承托层中，所述的反冲洗进气管和所述的反冲洗进水管连接在所述的缓冲配水区中，所述的反冲洗排水管和净化水排出管连接在所述的出水槽中。
所述的废水处理设备，所述的反冲洗排水管的一端与所述的出水槽连接，所述的反冲洗排水管的另一端与所述的废水管连接。
所述的废水处理设备，所述的反冲洗进水管的一端与所述的净化水排出管连接，所述的反冲洗进水管的另一端与所述的缓冲配水区连接。
一种利用所述的废水处理设备进行废水处理的方法，废水通过废水管进入调节池对水量和水质进行调节，然后通过水泵依次进入到水解酸化池和滤池进行生物降解，空气从曝气管进入使反应过程充分与氧气接触，处理后的净水排出，排出的净水通过反冲洗进水管进入装置进行反洗，循环的废水进入到废水管参与净化。
本发明的有益效果：
本发明是一个循环结构，将污水处理后出来的净水，可以进行反洗工序，反洗后的污水可通过排水管循环流回调节池，进行污水处理工序，节约了用水量，起到了绿色环保的作用。
本发明使废水经调节池、水解酸化池由水泵注入滤池底部，经过滤头进入滤料层。同时由鼓风机向承托层进行曝气充氧，出水经反冲洗排水管外排。每隔一段时间反冲洗一次，采用气水联合反冲洗，增强了净化效果，且出水水质优良。
本发明容积负荷高、水力负荷大、水力停留时间短、出水水质好、占地面积小、基建投资少、能耗及运行成本低等优点。
