申请日2014.11.12
公开(公告)日2015.02.18
IPC分类号C02F11/18; C02F11/12
摘要
本发明提供一种高效污泥脱水机，包括彼此相互连通的第一转动排水装置、高压脱水装置、第二转动排水装置及加热脱水部件;第一转动排水装置与进水管相连通，第一转动排水装置上方设置有用来带动第一转动排水装置转动的第一转动电机，第一转动排水装置底部设置有推动电机，推动电机与设置于第一转动排水装置内部的推动板相连接，第一转动排水装置外套设有第一积水槽;该高效污泥脱水机可以很好地解决但现有的高效污泥脱水机脱水方式过于单一，且效率不高的问题。
权利要求书

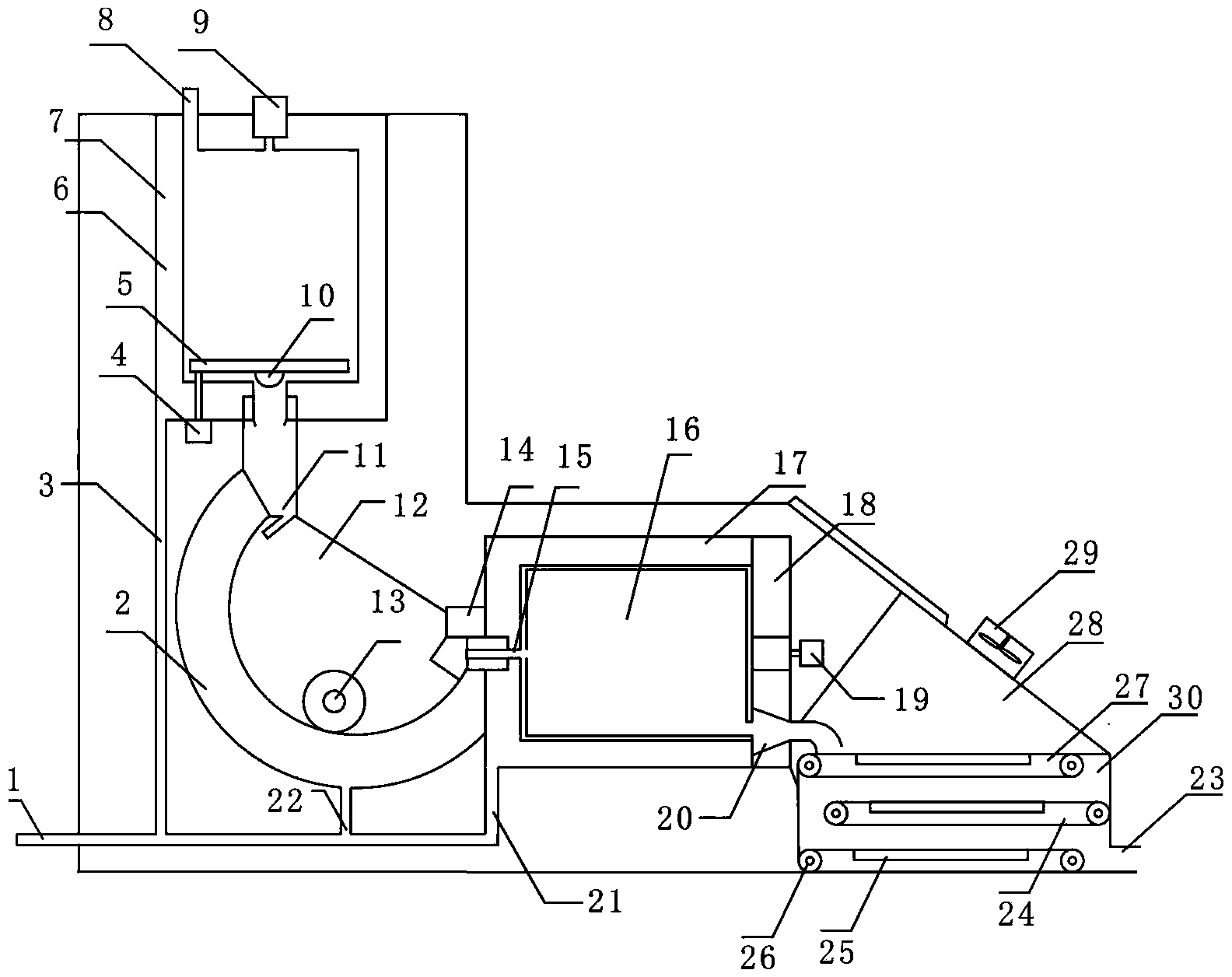

1.一种高效污泥脱水机，其特征在于：包括彼此相互连通的第一转动排水装置(7)、高压脱水装置(12)、第二转动排水装置(16)及加热脱水部件(30);所述第一转动排水装置(7)与进水管(8)相连通，所述第一转动排水装置(7)上方设置有用来带动第一转动排水装置(7)转动的第一转动电机(9)，第一转动排水装置(7)底部设置有推动电机(4)，所述推动电机(4)与设置于所述第一转动排水装置(7)内部的推动板(5)相连接，所述第一转动排水装置(7)外套设有第一积水槽(6);所述第一转动排水装置(7)通过下导料口(11)与所述高压脱水装置(12)相连通，所述高压脱水装置(12)内设置有用于压泥的滚动轮(13)，高压脱水装置(12)外套设有高压脱水装置积水槽(2)，所述高压脱水装置(12)通过第二进料管(15)与所述第二转动排水装置(16)相连通，所述第二转动排水装置(16)的底端设置有出料口(20)，所述第二转动排水装置(16)外设置有用来转动第二转动排水装置(16)的第二转动电机(19)，所述第二转动排水装置(16)外套设有第二积水槽(17);所述出料口(20)与所述加热脱水部件(30)相连通，所述加热脱水部件(30)底部设置有第二加热传送带(24)、第三加热传送带(26)及第一加热传送带(27)，所述第二加热传送带(24)、第三加热传送带(26)及第一加热传送带(27)上均设置有加热板(25)，所述第一加热传送带(27)上方设有蒸发腔(28)，所述加热脱水部件(30)的外侧壁上设置有换气扇(29)。
2.根据权利要求1所述的高效污泥脱水机，其特征在于：所述第二积水槽(17)与第二排水管(21)相连通，所述高压脱水装置积水槽(2)与第三排水管(22)相连通，所述第一积水槽(6)与第一排水管(3)相连通，所述第一排水管(3)、第三排水管(22)及第二排水管(21)均与出水管(1)相连通。
3.根据权利要求1所述的高效污泥脱水机，其特征在于：所述第二进料管上设置有吸料装置(14)。
4.根据权利要求1所述的高效污泥脱水机，其特征在于：所述第二转动排水装置(16)的外端面上设置有用来防止污泥外漏的隔离挡块(18)。
说明书
一种高效污泥脱水机
技术领域
本发明涉及环保装置技术领域，具体涉及一种高效污泥脱水机。
背景技术
污泥是污水处理厂以及污水站污水处理后的必然产物，未经过很好处理处置的污泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的活动也将构成了严重的威胁;因此，污泥在处理上是非常慎重的，污泥在处理上可分为污泥脱水工艺与污泥干化工艺两种;但现有的污泥脱水机脱水方式过于单一，且结构不合理;所以，亟需一种高效污泥脱水机以解决上述问题。
发明内容
本发明的目的在于针对现有技术的不足，提供一种高效污泥脱水机，该高效污泥脱水机可以很好地解决但现有的高效污泥脱水机脱水方式过于单一，且效率不高的问题。
为达到上述要求，本发明采取的技术方案是：提供一种高效污泥脱水机，该高效污泥脱水机包括彼此相互连通的第一转动排水装置、高压脱水装置、第二转动排水装置及加热脱水部件;第一转动排水装置与进水管相连通，第一转动排水装置上方设置有用来带动第一转动排水装置转动的第一转动电机，第一转动排水装置底部设置有推动电机，推动电机与设置于第一转动排水装置内部的推动板相连接，第一转动排水装置外套设有第一积水槽;第一转动排水装置通过下导料口与高压脱水装置相连通，高压脱水装置内设置有用于压泥的滚动轮，高压脱水装置外套设有高压脱水装置积水槽，高压脱水装置通过第二进料管与第二转动排水装置相连通，第二转动排水装置的底端设置有出料口，第二转动排水装置外设置有用来转动第二转动排水装置的第二转动电机，第二转动排水装置外套设有第二积水槽;出料口与加热脱水部件相连通，加热脱水部件底部设置有第二加热传送带、第三加热传送带及第一加热传送带，第二加热传送带、第三加热传送带及第一加热传送带上均设置有加热板，第一加热传送带上方设有蒸发腔，加热脱水部件的外侧壁上设置有换气扇。
该高效污泥脱水机具有的优点如下：
(1)通过设置第一转动排水装置、高压脱水装置及第二转动排水装置可以是该高效污泥脱水机的脱水处理更加多样性，从而满足不同情况下的脱水要求，同时也极大地提高了脱水的效率。
(2)通过设置推动电机、推动板及下突起可以更好的方便污泥下料。
(3)通过将高压脱水装置设置为半弧形可以较原有的压力脱水装置脱水的效率更高。
(4)通过设置吸料装置可以极大地提高从压力脱水装置向第二转动排水装置运料的效率。
(5)通过将第一排水管、第二排水管及第三排水管设置为与出水管相连通的结构可以方便脱离出的水进行同一处理加工。
(6)通过设置加热脱水部件可以对污泥进一步脱水。
(7)通过设置蒸发腔和换气扇可以将加热脱水部件处脱出的水快速排出，以加快加热脱水的效率。
