申请日2014.06.25
公开(公告)日2014.09.03
IPC分类号C02F9/02
摘要
本发明公开了一种简便太阳能污水处理池，包括分离池、集油池、沉淀池、活性炭层、隔板、抽水机、太阳能电池板、蓄电池、市电电源、开关;所述集油池设于分离池左侧并与分离池连通，所述沉淀池设于分离池右侧并与分离池连通，所述活性炭层设于沉淀池底部，所述隔板设于沉淀池内，所述抽水机设于分离池与沉淀池连接处，所述太阳能电池板设于沉淀池上方，所述蓄电池设于沉淀池上方并分别与太阳能电池板和开关连接，所述市电电源与开关连接;该简便太阳能污水处理池，改变了传统污水处理装置结构复杂，能耗高的情况，使污水处理更加高效节能。

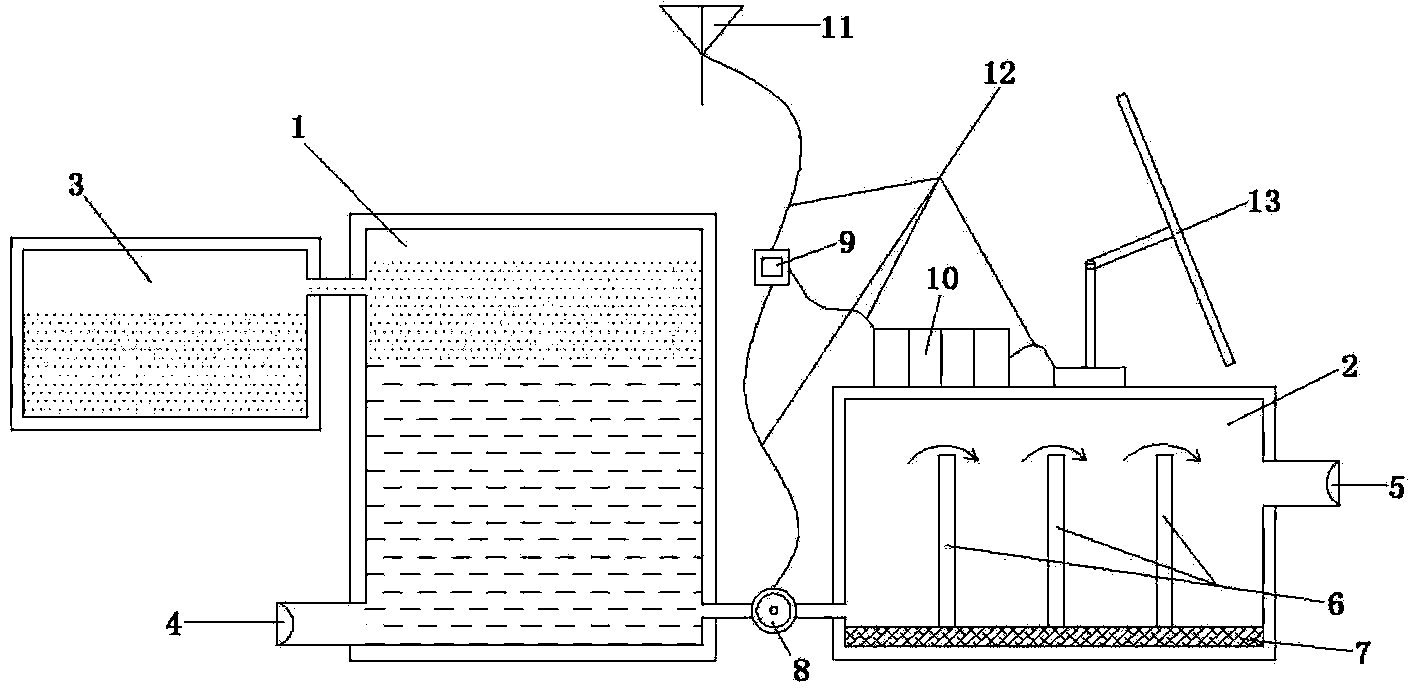

摘要附图
权利要求书
1.一种简便太阳能污水处理池，包括分离池、集油池、沉淀池、 入水口、出水口、活性炭层、隔板、抽水机、太阳能电池板、蓄电 池、市电电源、开关、电线;其特征是：所述集油池设于分离池左 侧并与分离池上部连通，所述沉淀池设于分离池右侧并与分离池下 部连通，所述入水口设于分离池左下方，所述出水口设于沉淀池右 上方，所述活性炭层设于沉淀池底部，所述隔板设于沉淀池内，所 述抽水机设于分离池与沉淀池连接处，所述太阳能电池板设于沉淀 池上方，所述蓄电池设于沉淀池上方并分别与太阳能电池板和开关 通过电线连接，所述市电电源与开关通过电线连接。
2.根据权力要求1所述的一种简便太阳能污水处理池，其特征 是：所述隔板有三块。
3.根据权利要求2所述的一种简便太阳能污水处理池，其特征 是：所述隔板竖立设于沉淀池中。
说明书
一种简便太阳能污水处理池
技术领域
本发明涉及污水处理领域，尤其是一种简便太阳能污水处理池。
背景技术
污水处理装置可以对生活污水、工业废水实施循环使用，对于环 境治理有重大意义，但是现有的污水处理装置通常结构复杂，并且 能耗偏高，在一定程度上影响了污水处理的效果，致使这类污水处 理装置的推广受到很大限制。
发明内容
针对上述问题，本发明旨在提供一种简便太阳能污水处理池。
为实现该技术目的，本发明的方案是：一种简便太阳能污水处 理池，包括分离池、集油池、沉淀池、入水口、出水口、活性炭层、 隔板、抽水机、太阳能电池板、蓄电池、市电电源、开关、电线; 所述集油池设于分离池左侧并与分离池上部连通，所述沉淀池设于 分离池右侧并与分离池下部连通，所述入水口设于分离池左下方， 所述出水口设于沉淀池右上方，所述活性炭层设于沉淀池底部，所 述隔板设于沉淀池内，所述抽水机设于分离池与沉淀池连接处，所 述太阳能电池板设于沉淀池上方，所述蓄电池设于沉淀池上方并分 别与太阳能电池板和开关通过电线连接，所述市电电源与开关通过 电线连接。
本发明工作原理为：污水由入水口注入分离池，注入分离池后 静置油水分离，水层位于下方，油层浮于上方，上方油层流入集油 池;抽水机将水抽入沉淀池，水流入沉淀池后，水中的大分子有机 物沉降至底部，由于隔板阻隔，水位升高，上方净水流入下一区域， 循环三次，并且在沉淀池的这段过程中位于沉淀池底部的活性炭层 也发挥吸附作用对水质进行净化;太阳能电池板在有阳光时产生电 力存入蓄电池中，蓄电池通过开关控制为抽水机提供电力，在没有 阳关的时候市电电源通过开关控制为抽水机提供电力。
优选的，所述隔板有三块。
优选的，所述隔板竖立设于沉淀池中。
与现有技术相比，本发明的有益效果是：该风能组合式污水处 理装置，改变了现有的污水处理装置结构复杂，并且能耗偏高的情 况，使污水处理更加节能并且彻底。
