申请日2014.09.30
公开(公告)日2016.03.30
IPC分类号G05B19/042; C02F1/52; C02F103/16
摘要
本发明公开了一种电镀废水处理中絮凝剂自动投放的控制系统，在该系统中，控制器可根据加药后的沉降效果选择不同的目标值，控制执行元件动作，使受控对象按要求输出。执行元件为电机和加药泵，受控对象为混合池中的废水，沉降效果通过加药后絮凝废水的浊度反映出来，系统对加药后的絮凝废水浊度进行检测，通过光敏传感器将检测值送入控制器，控制器根据反馈的信号自动调节药剂的添加量，使沉降效果达到最佳。当检测的浊度与系统给定的标准值无偏差时，加药量不变;检测值小于标准值时，控制加药泵转速，增加药剂投放量;反之，当检测值大于标准值时，减少药剂的投放量。本发明保证了加药量的准确性，高效节能，循环水得到了充分利用而不浪费。
权利要求书
1.一种电镀废水处理中絮凝剂自动投放的控制系统，其特征在于，由控制器、受控对象和反馈通路组成，受控对象为混合池中的絮凝废水，执行元件为电机和加药泵，反馈通路包括与控制器连接的数据采集电路、投药自控电路和浊度传感器构成，浊度传感器对加药后的絮凝废水的浊度进行检测，并将检测值送入控制器，控制器根据反馈的浊度信号来控制执行元件自动调节药剂的添加量，当检测值与系统给定的标准值无偏差时，加药量不变;检测值小于标准值时，控制加药泵转速，增加药剂投放量;反之，当检测值大于标准值时，减少药剂的投放量。
2.根据权利要求1所述的一种电镀废水处理中絮凝剂自动投放的控制系统，其特征在于，所述控制器还连接有液晶显示电路、按键输入电路、报警电路和故障保护电路。
3.根据权利要求1所述的一种电镀废水处理中絮凝剂自动投放的控制系统，其特征在于，所述数据采集电路包括对混合池中絮凝废水的浊度进行检测的浊度传感器、与浊度传感器连接的电流电压转换电路以及与该电流电压转换电路连接的模数转换电路，模数转换电路与控制器连接，将对应于絮凝废水浊度的模拟信号转换为数字信号的检测值。
4.根据权利要求1所述的一种电镀废水处理中絮凝剂自动投放的控制系统，其特征在于，所述控制器为AT89C52型号的单片机，该单片机连接有用于扩展I/O口的可编程8位并行I/O接口控制芯片。
5.根据权利要求1所述的一种电镀废水处理中絮凝剂自动投放的控制系统，其特征在于，加入絮凝废水中的药剂为PAM絮凝剂。
说明书
一种电镀废水处理中絮凝剂自动投放的控制系统
技术领域
本发明涉及电镀废水处理技术领域，具体涉及一种可实现电镀废水处理中高效节能节水，投药量准确可控的絮凝剂自动投放控制系统。
背景技术
电镀废水的化学处理法是添加化学试剂后，通过化学反应改变废水中污染物的物理和化学性质，使其从废水中去除并达到国家排放标准的处理方法。在电镀废水处理中常用的化学处理法有氧化处理法、中和处理法、凝聚沉淀法等。凝聚沉淀处理法处理电镀废水的实质上是调整废水的PH值，使废水中的重金属离子形成氢氧化物，并投加一定量的絮凝剂，絮凝剂主要是带有正(负)电性的基团中和一些水中带有负(正)电性难于分离的一些粒子反应，产生压缩双电层，降低其电势，便会使废水中的悬浮微粒失去稳定性，使其处于不稳定状态，并利用其聚合性质使得这些颗粒集中，胶粒物相互凝聚使微粒增大，形成絮凝体、矾花。絮凝体长大到一定体积后即在重力作用下脱离水相沉淀，从而去除废水中的大量悬浮物，从而达到水处理的效果。
目前，我国的循环水处理技术还比较落后,尤其是将成熟、优良的药剂配方方案与自动控制技术相结合的研究与应用还处于起步阶段。基于单片机、PLC、微机的自动加药监控系统在国内已开始有应用,但它们都是属于间接控制方式，以一定的算法推导出添加各种药剂的量，无法真正、在线地知道循环水中的药剂含量，加药的准确性与均匀性无法保证，过量或欠量加药现象难以避免，同时造成了大量的无用能耗和循环水浪费。
发明内容
为了解决上述技术存在的缺陷，本发明提供一种可实现电镀废水处理中高效节能节水，投药量准确可控的絮凝剂自动投放控制系统。
本发明实现上述技术效果所采用的技术方案是：
一种电镀废水处理中絮凝剂自动投放的控制系统，其特征在于，由控制器、受控对象和反馈通路组成，受控对象为混合池中的絮凝废水，执行元件为电机和加药泵，反馈通路包括与控制器连接的数据采集电路、投药自控电路和浊度传感器构成，浊度传感器对加药后的絮凝废水的浊度进行检测，并将检测值送入控制器，控制器根据反馈的浊度信号来控制执行元件自动调节药剂的添加量，当检测值与系统给定的标准值无偏差时，加药量不变;检测值小于标准值时，控制加药泵转速，增加药剂投放量;反之，当检测值大于标准值时，减少药剂的投放量。

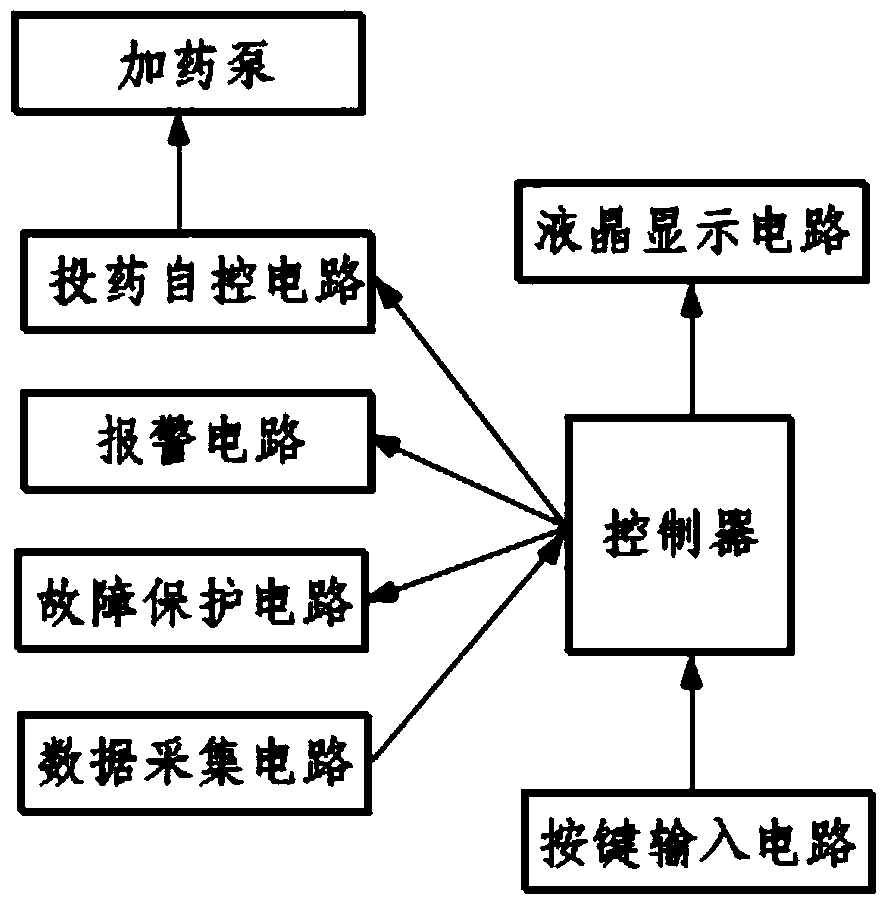

上述的一种电镀废水处理中絮凝剂自动投放的控制系统，所述控制器还连接有液晶显示电路、按键输入电路、报警电路和故障保护电路。
上述的一种电镀废水处理中絮凝剂自动投放的控制系统，所述数据采集电路包括对混合池中絮凝废水的浊度进行检测的浊度传感器、与浊度传感器连接的电流电压转换电路以及与该电流电压转换电路连接的模数转换电路，模数转换电路与控制器连接，将对应于絮凝废水浊度的模拟信号转换为数字信号的检测值。
上述的一种电镀废水处理中絮凝剂自动投放的控制系统，所述控制器为AT89C52型号的单片机，该单片机连接有用于扩展I/O口的可编程8位并行I/O接口控制芯片。
上述的一种电镀废水处理中絮凝剂自动投放的控制系统，加入絮凝废水中 的药剂为PAM絮凝剂。
本发明的有益效果为：本发明实现了水处理过程中絮凝剂PAM投放的自动控制，可根据用户设定的上下限值、流量值和输出反馈值，通过对加药泵的控制来实现自动可控的絮凝剂PAM加药投放，药量投放准确，不会产生药剂过量或欠量的现象，一方面确保了电镀废水处理工艺环节的正常可靠运转，另一方面，自然闭路循环的实现，使得电镀废水处理工艺环节做到了高效节能与水资源节约，可为企业节省大量成本。
