申请日2014.06.27
公开(公告)日2014.12.10
IPC分类号E03C1/12; F25B27/02; B01D36/04
摘要
本实用新型公开了一种装配式住房建筑一体化污水处理系统，其包括两套污水处理系统，分别是高温污水处理系统、常温污水处理系统，每套污水处理系统由污水储罐、一次沉淀罐、二次沉淀罐、细滤罐、水泵、热量交换盘管组成，所有装置均内置于装配式住房墙板中，高温污水处理系统将污水热量传送至热水器供水管道及冬季的新风系统，常温污水处理系统主要将夏季新风系统的空气冷却，两套系统交换热量完毕的污水均进入坐便器集水箱，实现资源充分利用。本实用新型可有效利用能量，节约水资源，实现装配式住房的绿色节能目标。

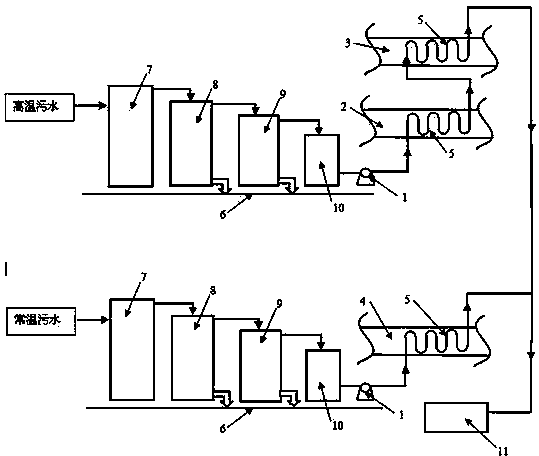

摘要附图
权利要求书
1.一种装配式住房建筑一体化污水处理系统，包括高温污水处理系统、常温污水处理系统，每套污水处理系统由污水储罐、一次沉淀罐、二次沉淀罐、细滤罐、水泵、热量交换盘管组成，其特征在于，所有装置均内置于装配式住房墙板中，高温污水处理系统的热量交换盘管置于热水器供水管道、新风系统冬季管道中，常温污水处理系统热量交换盘管置于新风系统夏季管道中，两个热量交换盘管出口均与坐便器集水箱相连接，实现水资源的充分利用。
2.根据权利要求1所述的装配式住房建筑一体化污水处理系统，其特征在于，所述一次沉淀罐和二次沉淀罐下部与房屋系统下水管道连接，沉淀物直接通过下水管道排出。
3.据权利要求1所述的装配式住房建筑一体化污水处理系统，其特征在于，所述包含此套装置的墙体为卫生间墙体，墙体设置有与房屋外侧相通的排风管道及空气消毒净化箱。
4.据权利要求1所述的装配式住房建筑一体化污水处理系统，其特征在于，所述细滤罐底上层铺设分子筛，下层铺设细沙。
说明书
装配式住房建筑一体化污水处理系统
技术领域
本实用新型涉及一种污水处理系统，特别涉及装配式住房建筑一体化污水处理系统。
背景技术
为适应建筑行业的绿色发展需求，装配式住房受到越来越多的关注。作为装配式住房主要组成部分的配套部品性能将直接影响房屋居住舒适度及能量损耗。现有的污水处理系统主要研究内容集中在节约用水方面，其弊端是一方面忽视了污水中带有的能量，使得污水能量得不到充分利用;另一方面由于污水处理系统占用房屋使用面积，虽然节约了水资源，但是减少了住户实际使用面积，无形中降低了住户的生活品质。
发明内容
为克服现有技术的不足，本实用新型提供了适合于装配式住房使用节约空间、节能、节水的一种装配式住房建筑一体化污水处理系统。
本实用新型采用的技术方案为：
一种装配式住房建筑一体化污水处理系统，包括高温污水处理系统、常温污水处理系统，每套污水处理系统由污水储罐、一次沉淀罐、二次沉淀罐、细滤罐、水泵、热量交换盘管组成，所有装置均内置于装配式住房墙板中，高温污水处理系统的热量交换盘管置于热水器供水管道、新风系统冬季管道中，常温污水处理系统热量交换盘管置于新风系统夏季管道中，两个热量交换盘管出口均与坐便器集水箱相连接，实现水资源的充分利用。
所述一次沉淀罐和二次沉淀罐下部与房屋系统下水管道连接，沉淀物直接通过下水管道排出。
所述包含此套装置的墙体为卫生间墙体，墙体设置有与房屋外侧相通的排风管道及空气消毒净化箱。
所述细滤罐底上层铺设分子筛，下层铺设细沙。
本实用新型的有益效果为：本实用新型结构设计合理，不但节约水资源，降低生活用水的消耗，更加入了能量充分利用的设计，利用热量交换盘管，用高温污水加热热水器供水，降低热水器能量消耗，同时加热新风系统冬季进风，降低采暖负荷;常温污水降低新风系统夏季进风温度，减少夏季空调负荷，实现了能量的充分利用。同时，由于采用了一体化设计，节省空间，大大提高了住户的居住舒适度。
