申请日2014.12.01
公开(公告)日2015.05.20
IPC分类号C02F3/30
摘要
本实用新型公开了一种两相式高氮磷污染废水处理装置，该装置包括通过管路依次连接的调节池、好氧式滴滤器、厌氧式滴滤器和沉淀池;好氧式滴滤器设有滴滤装置、曝气管，其内填充有吸附降解材料，其顶端有开口设置。本装置在运行时，废水先入调节池中调节pH;再引入好氧式滴滤器中进行好氧处理，然后入厌氧式滴滤器中进行厌氧处理;再流入沉淀池中进一步去除固体物质，即可达标排放。本装置以多孔生物炭粒为填充材料，过滤与成膜效果好，废水经本装置处理后氮、磷去除率可达80%、75%，出水达到国家标准，可直接排放;本装置应用简单，步骤少，提高效率的同时可大幅度节约成本。

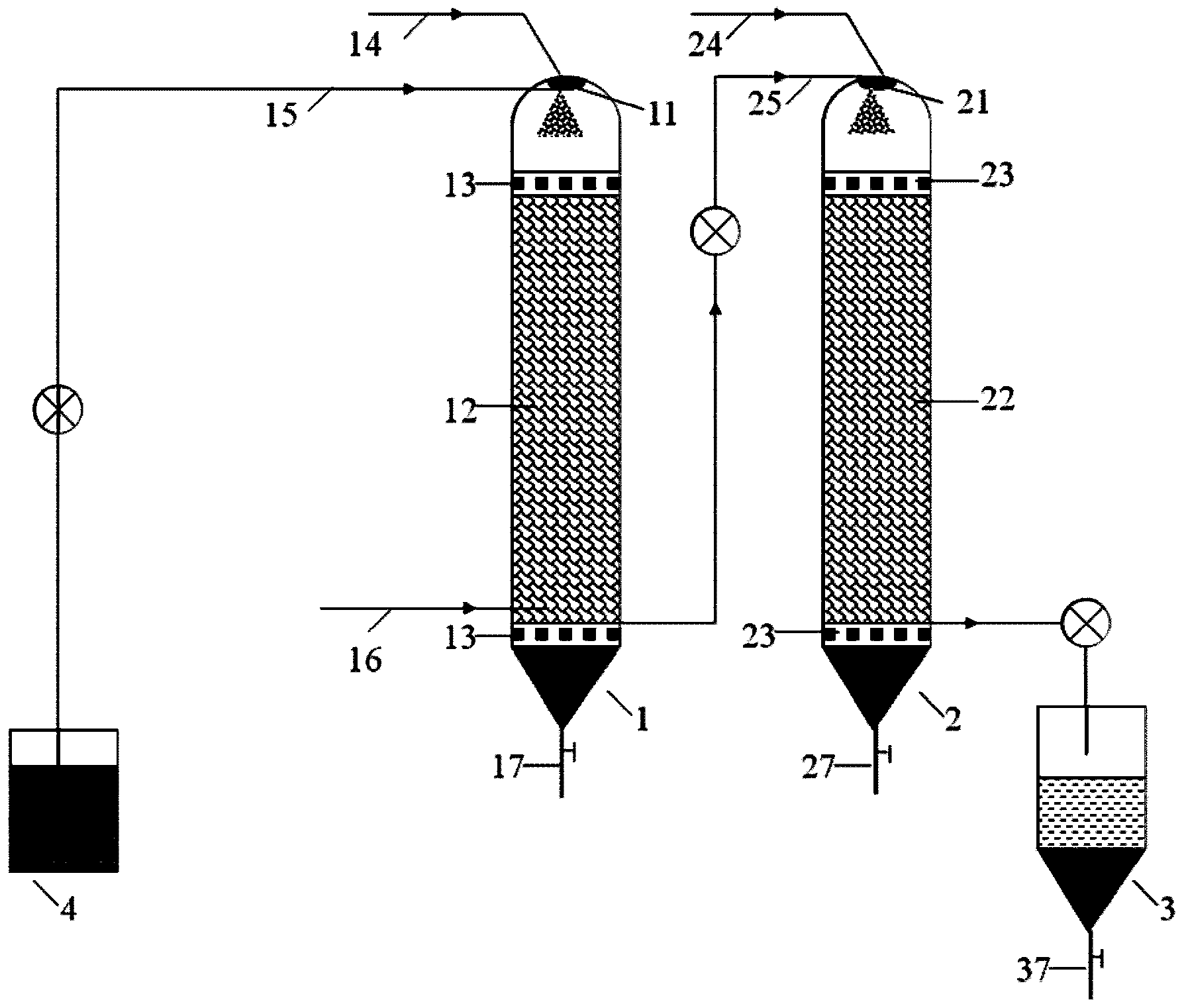

摘要附图
权利要求书
1.一种两相式高氮磷污染废水处理装置，其特征在于：该装置包括好氧式滴滤器和厌氧式滴滤器，所述好氧式滴滤器和厌氧式滴滤器通过管路连接，所述好氧式滴滤器顶部连接有进水管。
2.根据权利要求1所述的一种两相式高氮磷污染废水处理装置，其特征在于：所述好氧式滴滤器顶部设有滴滤装置，所述滴滤装置与进水管端口相连使进水管内的废水以滤滴的形式进入好氧式滴滤器中。
3.根据权利要求1所述的一种两相式高氮磷污染废水处理装置，其特征在于：所述好氧式滴滤器中填充有吸附降解材料，吸附降解材料中接种有可进行好氧反应的功能菌群，所述吸附降解材料两端设有滤网，使废水先经滤网过滤去杂质后，再流进吸附降解材料中。
4.根据权利要求1所述的一种两相式高氮磷污染废水处理装置，其特征在于：所述好氧式滴滤器连接有曝气管，所述曝气管位于吸附降解材料的下端，所述好氧式滴滤器顶端开口或有开口装置，可与曝气管进行空气流通。
5.根据权利要求1所述的一种两相式高氮磷污染废水处理装置，其特征在于：所述厌氧式滴滤器的顶部密封，并与进水管连接;所厌氧式滴滤器顶部还设有滴滤装置，所述滴滤装置与进水管端口相连使进水管内的废水以滤滴的形式进入厌氧式滴滤器中;所述厌氧式滴滤器中填充有吸附降解材料，吸附降解材料中接种有可进行厌氧反应的功能菌群，所述吸附降解材料两端设有滤网，使废水先经滤网过滤去杂质后，再流进吸附降解材料中;所述厌氧式滴滤器底部呈漏斗状，其底端连有排污管，需要时排去沉积在底部的污泥。
6.根据权利要求3或5所述的一种两相式高氮磷污染废水处理装置，其特征在于：所述吸附降解材料为农业废弃物在厌氧高温300～700℃条件下烧制而成的多孔生物炭粒。
7.根据权利要求6所述的一种两相式高氮磷污染废水处理装置，其特征在于：所述农业废弃物为稻壳或花生壳。
8.根据权利要求1所述的一种两相式高氮磷污染废水处理装置，其特征在于：所述好氧式滴滤器和厌氧式滴滤器分别连接有培养液导管，所述培养液导管将好氧性功能菌群、厌氧性功能菌群所需的培养液分别引入好氧式滴滤器、厌氧式滴滤器中。
9.根据权利要求1所述的一种两相式高氮磷污染废水处理装置，其特征在于：该装置还包含有沉淀池，所述沉淀池与厌氧式滴滤器通过管路连接。
10.根据权利要求1所述的一种两相式高氮磷污染废水处理装置，其特征在于：该装置还包含有调节池，所述调节池通过进水管与好氧式滴滤器连接。
说明书
一种两相式高氮磷污染废水处理装置
技术领域
本实用新型涉及一种两相式高氮磷污染废水处理装置。
背景技术
随着城市化进程的推进和工农业生产的发展，国民经济获得了巨大的发展，同时也付出了不小的代价，环境问题日益严峻。由于污水排放量的迅速增加使污染物的排出量远远超过了水体的自净能力，江河湖海等自然水体受到日益严重的污染危害。因此，重视与加强污水治理，避免因污染水体排放对周边地区的水体、土壤、大气等自然环境产生负面影响，是当前改善人居环境、保证饮用水水质及农产品安全生产中所要解决的最迫切、最突出的问题。
氮磷污染是地表水富营养化的主要影响因子，主要来源于农业化肥和农村生活污染为主的面源污染，食品工业、禽畜养殖、人为破坏植被为主的点源污染，长期排放不仅影响周边地区的生态环境，更危及河流、水库、湖泊等地表水体的水质，使自然水体环境容量和生态承载能力不堪重负，一旦生态系统受到严重破坏，甚至引发大范围的蓝藻水华，危及饮用水源地水质安全，对居民的生活质量和身体健康构成严重威胁。因此，根据废水废液氮磷污染特征进行水体污染控制已成为国内外关注和研究的重点，如何充分利用自然系统净化功能，发展经济有效的脱氮除磷装置和技术是目前需要解决的关键问题。
常规废水废液生物脱氮除磷存在工艺单元多、工艺流程长、运行管理复杂等缺点;引进生物脱氮除磷无害化工程技术处理废水废液，存在设备成本高，能耗大等缺点;利用自然生物法脱氮除磷后直接进入自然水体，周期长且常常处理不彻底，达不到污水排放标准。
实用新型内容
为了解决上述存在问题，本实用新型充分利用自然净化系统功能，构建脱氮除磷专用微生物功能菌群，研制开发一种两相式高氮磷污染废水轻简式处理装置，使用后可有效脱氮除磷，为废水废液净化处理，节约处理成本，简化处理工艺，实现生态经济可持续发展提供技术支撑。
本实用新型的目的在于提供一种两相式高氮磷污染废水处理装置。
本实用新型所采取的技术方案是：
一种两相式高氮磷污染废水处理装置，该装置包括好氧式滴滤器和厌氧式滴滤器，所述好氧式滴滤器和厌氧式滴滤器通过管路连接，所述好氧式滴滤器顶部连接有进水管。
进一步的，上述好氧式滴滤器顶部设有滴滤装置，所述滴滤装置与进水管端口相连使进水管内的废水以滤滴的形式进入好氧式滴滤器中。
进一步的，上述好氧式滴滤器中填充有吸附降解材料，吸附降解材料中接种有可进行好氧反应的功能菌群，所述吸附降解材料两端设有滤网，使废水先经滤网过滤去杂质后，再流进吸附降解材料中。
进一步的，上述好氧式滴滤器连接有曝气管，所述曝气管位于吸附降解材料的下端，所述好氧式滴滤器顶端开口或有开口装置，可与曝气管进行空气流通。
进一步的，上述厌氧式滴滤器的顶部密封，并与进水管连接;所厌氧式滴滤器顶部还设有滴滤装置，所述滴滤装置与进水管端口相连使进水管内的废水以滤滴的形式进入厌氧式滴滤器中;所述厌氧式滴滤器中填充有吸附降解材料，吸附降解材料中接种有可进行厌氧反应的功能菌群，所述吸附降解材料两端设有滤网，使废水先经滤网过滤去杂质后，再流进吸附降解材料中;所述厌氧式滴滤器底部呈漏斗状，其底端连有排污管，需要时排去沉积在底部的污泥。
进一步的，上述吸附降解材料为农业废弃物在厌氧高温300～700℃条件下烧制而成的多孔生物炭粒。
进一步的，上述农业废弃物为稻壳或花生壳。
进一步的，上述好氧式滴滤器和厌氧式滴滤器分别连接有培养液导管，所述培养液导管将好氧性功能菌群、厌氧性功能菌群所需的培养液分别引入好氧式滴滤器、厌氧式滴滤器中。
进一步的，上述两相式高氮磷污染废水处理装置还包含有沉淀池，所述沉淀池与厌氧式滴滤器通过管路连接。
进一步的，上述两相式高氮磷污染废水处理装置还包含有调节池，所述调节池通过进水管与好氧式滴滤器连接。
本实用新型的有益效果是：
1)本实用新型研发的一种两相式高氮磷污染废水处理装置可用于多种废水、废液的处理和资源化利用，不仅可以用于养殖废水的处理，还可用于生活污水和食品工业等废水废液的净化处理。
2)本实用新型研发的两相式高氮磷污染废水处理装置所需填料均来自自然，环境友好，填充材料为农业废弃物(稻壳或花生壳)高温裂解的多孔吸附性能良好的生物炭基材料，不仅实现了废物资源利用，又在经济上节省了工程开支，而且处理流程也相对简单，运行管理方便、维护程序简单。
3)应用本实用新型研发的两相式高氮磷污染废水处理装置进行的废水处理工艺简单，步骤少，净化效果好，大幅节约成本，提高处理效率。
4)应用本实用新型研发的两相式高氮磷污染废水处理装置进行的废水处理过程简便易行，在滴滤器中加入多孔生物炭粒的混合填充材料，过滤与成膜效果好，两级滤器后氨氮去除率即可达到80%以上，总磷去除率即可达到75%以上，再经沉淀池后出水达到国家标准，可直接排放，该工艺无需多次沉淀，步骤少，提高效率的同时可节约成本。
5)在本实用新型中，当高氮磷污染废水被泵入滴滤式有氧反应器时，通过滴滤式注入，经生物炭填充材料吸附降解，中间处理水被泵入滴滤式厌氧反应器。在整个系统中，有序实现空间变换的有氧硝化和厌氧反硝化或聚磷过程使氨、氮、磷等污染物同时被去除，达到废水废液脱氮除磷的净化目的。
6)本实用新型研发的两相式高氮磷污染废水处理装置是利用水环境中功能微生物和人工填料上的生物膜(反应器运行过程中生物炭颗粒表面形成的生物膜)形成的模拟自然生态系统来进行污水净化的一种水处理技术，污水中的颗粒物主要通过生物炭填料进行过滤，生物膜与微生物主要负责污水中的可溶性污染物。该技术实际上是模拟天然的生态系统，利用各种生态关系来进行水中污染物的处理和净化，是一个可持续发展的半自然生态系统。
