申请日2014.08.01
公开(公告)日2015.09.23
IPC分类号C02F103/20; C02F9/14
摘要

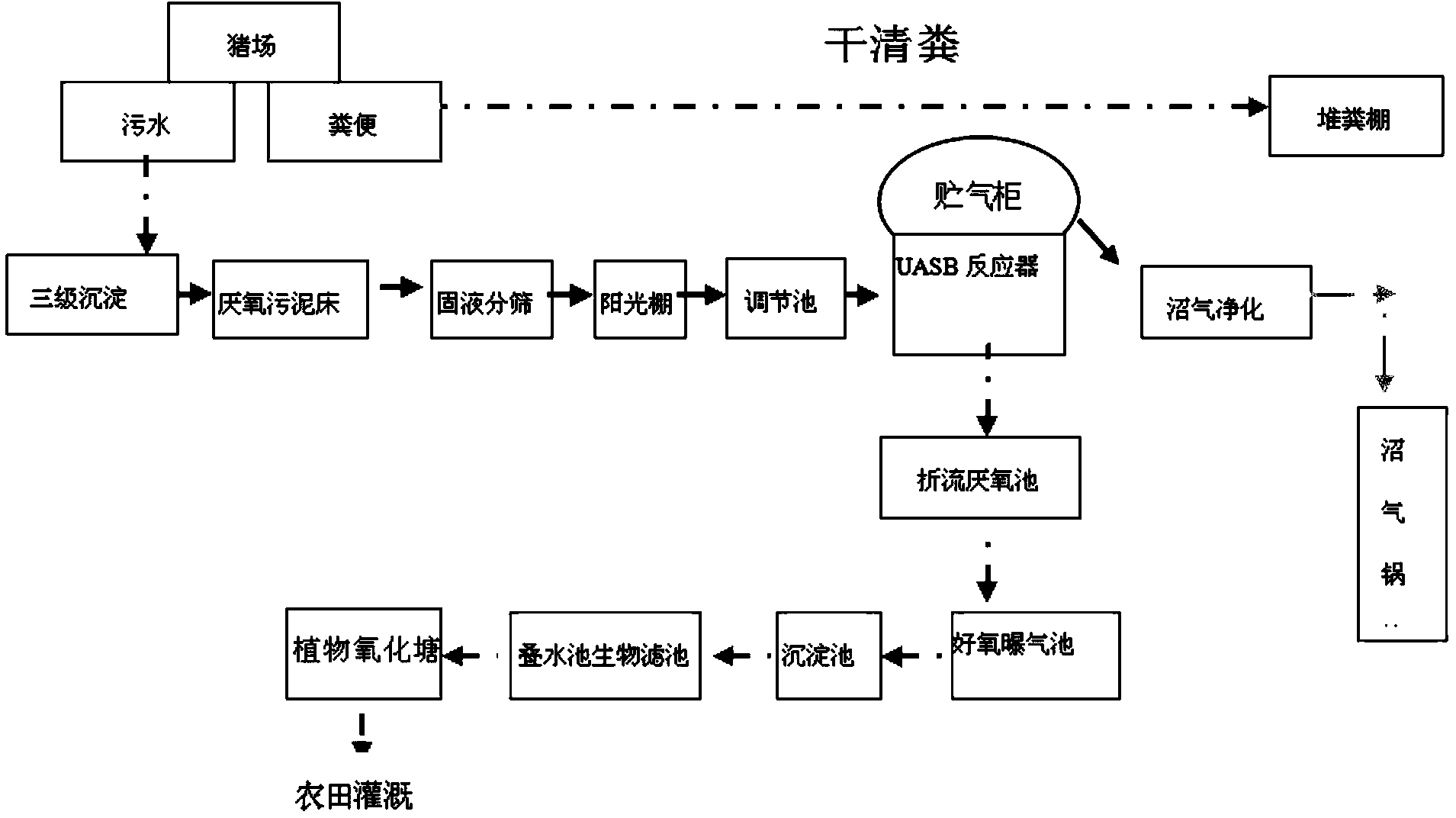

本发明涉及一种大型牲畜饲养场污水处理新工艺，包括步骤有：将污水排入三级沉降池;三级沉降池对污水进行三级沉降;集水井拦截固体颗粒物及漂浮物后将污水送入固液分筛机中进行固液分离;阳光棚水池对污水进行阳光升温，曝气;调节池对污水进行调节水质、匀和水量;UASB反应器将污水中大分子有机物降解为小分子有机物;由折流厌氧池对污水进一步的降解;由好氧曝气池对污水进行曝气;由沉淀池进行泥水分离;由叠水氧化池对污水进行生物接触氧化;由植物氧化塘对污水进一步净化。本发明的应用减少了疾病传播，保护环境，节约水源，有机肥替代化肥，有利于改良土壤。
权利要求书
1.一种大型牲畜饲养场污水处理工艺，其特征在于包括步骤如下：
(1)将养猪场的场内排泄物分成粪便及污水两部分，将收集的粪便直接送往堆粪棚，冲 刷后污水及尿液排入三级沉降池;
(2)利用三级沉降池对排入污水进行三级沉降，经过三级沉降的污水排入集水井;
(3)集水井拦截固体颗粒物及漂浮物，然后利用提升泵将污水送入固液分筛机中进行固 液分离，分离出的固体送到堆粪棚，液体污水送入阳光棚水池;
(4)送入阳光棚水池中的污水进行阳光增温，污泥沉降，然后利用提升泵将阳光棚水池 中的污水送入调节池;
(5)在调节池中设置搅拌机，对送入的污水进行调节水质、匀和水量，然后由污水提升 泵将污水送入UASB反应器;
(6)UASB反应器将送入污水中大分子有机物降解为小分子有机物，同时，UASB反应 器产生沼气，产生的沼气首先存储在UASB反应器上方的储气柜内，然后通过沼气净化后送 入沼气锅以备应用，降解为小分子有机物的污水送入折流厌氧池;
(7)由折流厌氧池中的活性污泥对污水中的有机物进行进一步的降解，降解后的污水通 过水泵输送到好氧曝气池;
(8)由好氧曝气池对输入污水进行曝气，好氧曝气池中装备有曝气管，鼓风机用于加速 空气流通，提升曝气速度，曝气后的污水通过水泵送入沉淀池;
(9)由沉淀池加大污水的溶氧量，并进行泥水分离，储存剩余污泥，然后利用水泵将污 水送入叠水氧化池;
(10)由叠水氧化池对输入污水进行生物接触氧化，所述叠水氧化池为钢筋混凝土建造 的长梯形结构，梯形截面的上端宽度是下端宽度的2倍，两侧边坡的长度为梯形高度的2.5-3.0 倍，在长梯形结构池的两侧制有与长梯形结构池等长的注水导流槽，在导流槽内放置蜂窝填 料，注入污水通过导流槽侧壁底部的出水孔流入到长梯形结构池内;
(11)由叠水氧化池送出的污水输送到植物氧化塘，由水生植物对污水进行进一步净化， 所述植物氧化塘的水面上设置有生物浮床，在生物浮床上养殖有净化水质的水生植物;
(12)将植物氧化塘净化处理后的水直接用于农田灌溉。
2.根据权利要求1所述的大型牲畜饲养场污水处理工艺，其特征在于：所述步骤(2) 中的三级沉降池采用钢筋混凝土的全地下方式建造，三级沉降池对污水实现厌氧污泥床的处 理过程。
3.根据权利要求1所述的大型牲畜饲养场污水处理工艺，其特征在于：所述步骤(3) 中设置格栅的孔径为5mm。
4.根据权利要求1所述的大型牲畜饲养场污水处理工艺，其特征在于：所述步骤(4) 中的阳光棚水池为半地下混凝土结构，上部罩有拱形透光罩，并且在阳光棚水池的外部设置 有阳光棚水池透光保温棚，透光保温棚顶部为拱形透光材料，不但保障阳光的正常射入，同 时对阳光棚水池起到良好的保温作用。
5.根据权利要求1所述的大型牲畜饲养场污水处理工艺，其特征在于：所述步骤(5) 中储气柜为安装在UASB反应器上方，由防静电塑胶材料制成的半球状储气柜。
6.根据权利要求1所述的大型牲畜饲养场污水处理工艺，其特征在于：所述步骤(7) 中的折流厌氧池为钢筋混凝土建造的半地下长方体结构，在折流厌氧池的外部建造有拱形的 阳光保温棚。
7.根据权利要求1所述的大型牲畜饲养场污水处理工艺，其特征在于：所述步骤(11) 中的植物氧化塘为两级，第一级植物氧化塘的水生植物为凤眼莲或满江红或浮萍中的一种或 多种，第二级植物氧化塘的水生植物为蕹菜，在净化水质的同时，还为市场提供珍贵的有机 蔬菜。
说明书
大型牲畜饲养场污水处理工艺
技术领域
本发明属于大型家畜饲养技术领域，尤其是一种大型牲畜饲养场污水处理新工艺。
背景技术
目前我国农业资源和环境的承载力十分有限，发展农业和农村经济，不能以消耗农业资源、牺牲农业环境为代价。自然堆肥还田回用将畜牧业发展与种植业发展链接起来，促进了物质高效循环的农业循环经济基本模式。污水还田，能有效地节约水、肥、药等重要农业生产资源，减少环境污染，是建立节约型社会的有效途径。
近年来，随着国民经济的发展，环境保护日益受到关注与重视。长期以来，养殖业废弃物所带来的环境污染，已经成为其发展的严重制约因素，也成为农村生态环境的严重威胁。如何尽快引导并建立养殖场区的无害化处理模式，成为当前养殖业发展必须解决的问题。此外，随着社会经济的快速发展及人民生活水平的提高，尤其是我国人民的生活水平正由“温饱型”向“小康型”转变，人民对生态环境质量的要求也越来越高。因此，积极开展环境污染的治理与控制十分必要。
发明内容
本发明的目的是为了克服现有技术的不足，提供一种大型牲畜饲养场污水处理新工艺。
本发明解决其技术问题是采取以下技术方案实现的：
一种大型牲畜饲养场污水处理新工艺，包括步骤如下：
(1)将养猪场的场内排泄物分成粪便及污水两部分，将收集的粪便直接送往堆粪棚，冲刷后污水及尿液排入三级沉降池;
(2)利用三级沉降池对排入污水进行三级沉降，经过三级沉降的污水排入集水井;
(3)集水井拦截固体颗粒物及漂浮物，然后利用提升泵将污水送入固液分筛机中进行固液分离，分离出的固体送到堆粪棚，液体污水送入阳光棚水池;
(4)送入阳光棚水池中的污水进行阳光增温，污泥沉降，然后利用提升泵将阳光棚水池中的污水送入调节池;
(5)在调节池中设置搅拌机，对送入的污水进行调节水质、匀和水量，然后由污水提升泵将污水送入UASB反应器;
(6)UASB反应器将送入污水中大分子有机物降解为小分子有机物，同时，UASB反应 器产生沼气，产生的沼气首先存储在UASB反应器上方的储气柜内，然后通过沼气净化后送入沼气锅以备应用，降解为小分子有机物的污水送入折流厌氧池;
(7)由折流厌氧池中的活性污泥对污水中的有机物进行进一步的降解，降解后的污水通过水泵输送到好氧曝气池;
(8)由好氧曝气池对输入污水进行曝气，好氧曝气池中装备有曝气管，鼓风机用于加速空气流通，提升曝气速度，曝气后的污水通过水泵送入沉淀池;
(9)由沉淀池加大污水的溶氧量，并进行泥水分离，储存剩余污泥，然后利用水泵将污水送入叠水氧化池;
(10)由叠水氧化池对输入污水进行生物接触氧化，所述叠水氧化池为钢筋混凝土建造的长梯形结构，梯形截面的上端宽度是下端宽度的2倍，两侧边坡的长度为梯形高度的2.5-3.0倍，在长梯形结构池的两侧制有与长梯形结构池等长的注水导流槽，在导流槽内放置蜂窝填料，注入污水通过导流槽侧壁底部的出水孔流入到长梯形结构池内;
(11)由叠水氧化池送出的污水输送到植物氧化塘，由水生植物对污水进行进一步净化，所述植物氧化塘的水面上设置有生物浮床，在生物浮床上养殖有净化水质的水生植物;
(12)将植物氧化塘净化处理后的水直接用于农田灌溉。
而且，所述步骤(2)中的三级沉降池采用钢筋混凝土的全地下方式建造，三级沉降池对污水实现厌氧污泥床的处理过程。
而且，所述步骤(3)中设置格栅的孔径为5mm。
而且，所述步骤(4)中的阳光棚水池为半地下混凝土结构，上部罩有拱形透光罩，并且在阳光棚水池的外部设置有阳光棚水池透光保温棚，透光保温棚顶部为拱形透光材料，不但保障阳光的正常射入，同时对阳光棚水池起到良好的保温作用。
而且，所述步骤(5)中储气柜为安装在UASB反应器上方，由防静电塑胶材料制成的半球状储气柜。
而且，所述步骤(7)中的折流厌氧池为钢筋混凝土建造的半地下长方体结构，在折流厌氧池的外部建造有拱形的阳光保温棚。
而且，所述步骤(11)中的植物氧化塘为两级，第一级植物氧化塘的水生植物为凤眼莲或满江红或浮萍中的一种或多种，第二级植物氧化塘的水生植物为蕹菜，在净化水质的同时，还市场提供珍贵的有机蔬菜;
本发明的优点和积极效果是：
1、本发明工艺的应用减少了疾病传播，降低人、畜的发病率和死亡率;
2、本发明工艺的应用将减少养殖场二氧化碳的排放，保护环境;
3、本发明工艺的应用将减少种植业和水产业的损失;
4、本发明工艺的应用将使有机肥替代化肥，降低肥料使用中营养物的流失率，有利于保持生态平衡，有利于改良土壤。
