申请日2014.08.01
公开(公告)日2014.10.08
IPC分类号C02F11/12
摘要
本发明公开了一种污泥旋干机，包括料筒、螺旋杆、空气干烧器和驱动电机，所述料筒上设有进料口和出料口;所述螺旋杆设置为两个，两螺旋杆平行设置且横穿料筒，螺旋杆的一端为疏螺纹区，另一端为密螺纹区;所述疏螺纹区下端的料筒连通有储水斗，所述料筒与储水斗的连通处为波浪式过滤网;所述密螺纹区与驱动电机连接，密螺纹区内部设置有加热板，加热板上设置有空气干烧器，所述空气干烧器通过电源线连接有外部电源;所述驱动电机为双向转动电机;本发明旋转挤压效果好，干燥温度较高、污泥干化效果好、成本低，且在遇到污泥黏粘，固化卡壳的情况下，电机可以反向转动，无需打开料筒，维修方便。
权利要求书

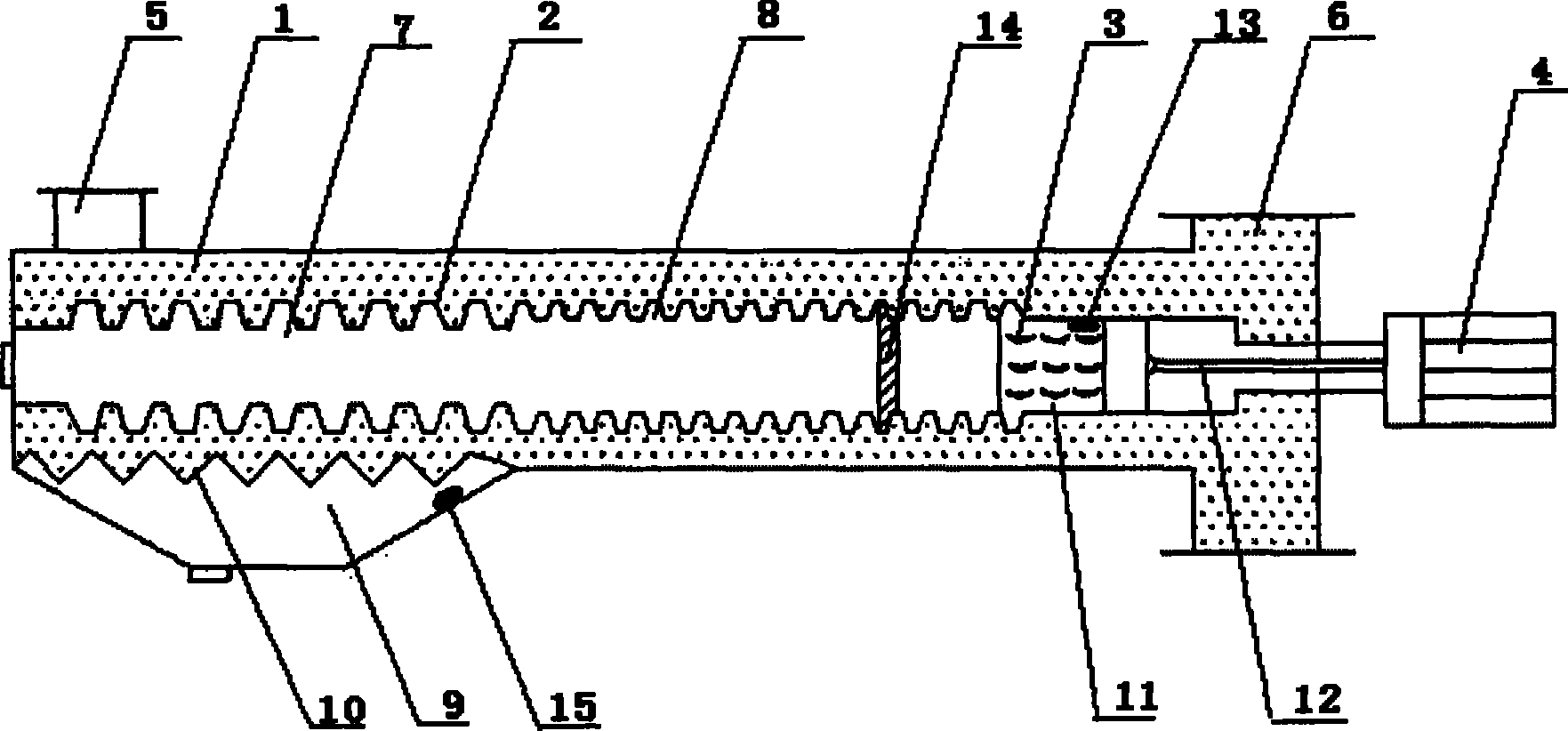

1.一种污泥旋干机，包括料筒(1)、螺旋杆(2)、空气干烧器(3)和驱动电机(4)， 其特征在于，所述料筒(1)上设有进料口(5)和出料口(6);所述螺旋杆(2)设置为 两个，两螺旋杆(2)平行设置且横穿料筒(1)，螺旋杆(2)的一端为疏螺纹区(7)， 另一端为密螺纹区(8);所述疏螺纹区(7)下端的料筒(1)连通有储水斗(9)，所述 料筒(1)与储水斗(9)的连通处为波浪式过滤网(10);所述密螺纹区(8)与驱动电 机(4)连接，密螺纹区(8)内部设置有加热板(11)，加热板(11)上设置有空气干烧 器(3)，所述空气干烧器(3)通过电源线(12)连接有外部电源;所述驱动电机(4) 为双向转动电机。
2.根据权利要求1所述的污泥旋干机，其特征在于，所述加热板(11)上设置有温 度感应器(13)。
3.根据权利要求1所述的污泥旋干机，其特征在于，所述加热板(6)与疏螺纹区(7) 之间设置有隔热板(14)。
4.根据权利要求1所述的污泥旋干机，其特征在于，所述储水斗(9)内设置有液位 感应器(15)。
5.根据权利要求1所述的污泥旋干机，其特征在于，所述波浪式过滤网(10)和螺 旋杆(2)的外表面均涂有抗氧化腐蚀层。
说明书
一种污泥旋干机
技术领域
本发明涉及一种旋干机，具体是一种污泥旋干机。
背景技术
城市生活污水和工业废水经过污水处理厂的处理，达标后排放，是保护水资源和城市 生态环境建设必不可少的环境工程措施。城市污水处理厂在处理工业废水和生活污水的同 时产生的污泥，除了以矿物形式存在的无机组分外，还含有大量的难降解有机污染物和多 种金属元素，这类污泥通常被称为城市污泥。目前，污泥处理主要是通过干燥机械进行脱 水干燥处理，污泥脱水主要靠螺旋轴转动挤压污泥实现，随着螺旋轴的推进，污泥中含水 量减少，但是现有的旋干机的螺旋轴大多螺纹间距一致，螺旋轴后半段对污泥的挤压作用 明显下降;传统的旋干机通过在螺旋轴内通入水蒸气，水蒸气的热量通过螺旋轴传递到污 泥中对污泥进行加热，从而改善污泥结构，提高污泥干度，但是这种方法需要安装蒸汽管 道以及蒸汽装置，增加成本，占用空间，同时水蒸气的温度较低，热量的传递速度较慢， 效果差;污泥在旋干机中逐渐脱水固化，越接近出料口，密度越大，容易黏粘固化，清理 起来很麻烦;针对以上问题，需要设计一种挤压效果好、干化效果好、成本低、易清理的 污泥旋干机。
发明内容
本发明的目的在于提供一种挤压效果好、干化效果好、成本低、易清理的污泥旋干机， 以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污泥旋干机，包括料筒、螺旋杆、空气干烧器和驱动电机，所述料筒上设有进料 口和出料口;所述螺旋杆设置为两个，两螺旋杆平行设置且横穿料筒，螺旋杆的一端为疏 螺纹区，另一端为密螺纹区;所述疏螺纹区下端的料筒连通有储水斗，所述料筒与储水斗 的连通处为波浪式过滤网;所述密螺纹区与驱动电机连接，密螺纹区内部设置有加热板， 加热板上设置有空气干烧器，所述空气干烧器通过电源线连接有外部电源;所述驱动电机 为双向转动电机。
作为本发明进一步的方案：所述加热板上设置有温度感应器。
作为本发明再进一步的方案：所述加热板与疏螺纹区之间设置有隔热板。
作为本发明再进一步的方案：所述储水斗内设置有液位感应器。
作为本发明再进一步的方案：所述波浪式过滤网和螺旋杆的外表面均涂有抗氧化腐蚀 层。
与现有技术相比，本发明的有益效果是：本发明在使用过程中两旋转杆啮合转动，前 段设为疏螺纹区，后段设为密螺纹区，充分保证污泥在后段的挤压效果，挤压出水率高， 且疏螺纹区下端的料筒设置过滤网，挤压的污水直接通过过滤网流入储水斗，无需后续升 温干燥，节约了能源;空气干烧器加热空气，利用空气为介质传递热量，不占用空间，无 需额外添置设备，干燥温度较高、污泥干化效果好、成本低;驱动电机采用双向转动电机， 在遇到污泥黏粘固化的情况下，电机可以反向转动，无需打开料筒，维修清洗方便。
