申请日2014.08.07
公开(公告)日2015.01.07
IPC分类号C02F9/14; C02F9/00
摘要
本实用新型涉及一种可分级检修的污水处理装置，包括至少两个相互级联的污水处理池，还包括一条越水通道、与所述污水处理池数量相同的布水通道和集水通道，所述越水通道沿相互级联的污水处理池一侧设置并在每个污水处理池处设置一个越水截流器;每条布水通道均设置于每个污水处理池的入口一侧，并与所述布水孔连通;所述布水通道与所述越水通道连通，并在连通处设置布水截流器;每条集水通道均设置于每个污水处理池的出口一侧，分别与所述污水处理池的出口和过水孔连通;所述集水通道与所述越水通道连通，并在连通处设置集水截流器。本实用新型实现各个单池检修不影响系统整体运行，运行方式灵活，维修成本低。
权利要求书

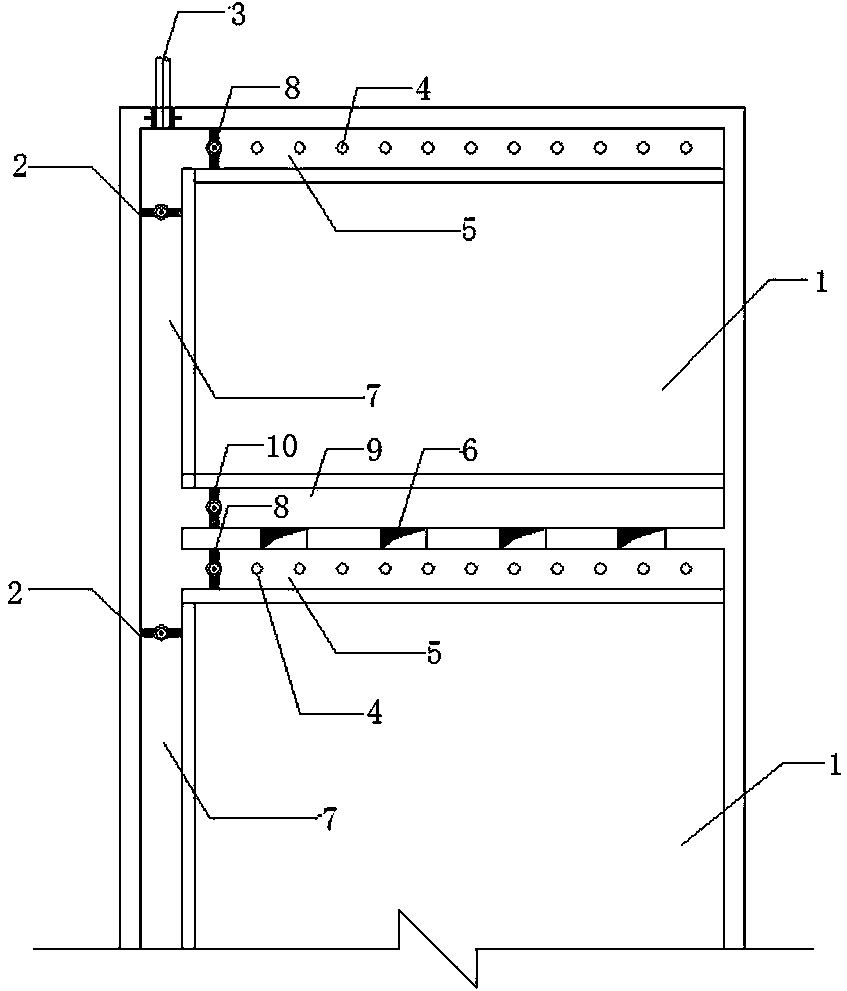

1.一种可分级检修的污水处理装置，包括至少两个相互级联的污水处理池(1)，每个污水处理池的入口处设置至少一个布水孔(4)，每个污水处理池的出口处设置至少一个过水孔(6)，其特征在于，还包括一条越水通道(7)、与所述污水处理池数量相同的布水通道(5)和集水通道(9)，所述越水通道(7)沿相互级联的污水处理池(1)一侧设置并在每个污水处理池(1)处设置一个越水截流器(2);
每条布水通道(5)均设置于每个污水处理池(1)的入口一侧，并与所述布水孔(4)连通;所述布水通道(5)与所述越水通道(7)连通，并在连通处设置布水截流器(8);
每条集水通道(9)均设置于每个污水处理池(1)的出口一侧，分别与所述污水处理池(1)的出口和过水孔(6)连通;所述集水通道(9)与所述越水通道(7)连通，并在连通处设置集水截流器(10)。
2.根据权利要求1所述的一种可分级检修的污水处理装置，其特征在于，所述布水通道(5)、越水通道(7)和集水通道(9)均为水渠或管道。
3.根据权利要求1所述的一种可分级检修的污水处理装置，其特征在于，所述越水截流器(2)、布水截流器(8)和集水截流器(10)均为闸门或阀门。
4.根据权利要求1所述的一种可分级检修的污水处理装置，其特征在于，所述过水孔(6)为预留管道、预留洞、出水堰或集水堰。
5.根据权利要求1所述的一种可分级检修的污水处理装置，其特征在于，所述布水孔(4)的流速大于所述布水通道(5)的流速。
6.根据权利要求5所述的一种可分级检修的污水处理装置，其特征在于，所述布水通道(5)的流速为0.4~1.2m/s。
7.根据权利要求5所述的一种可分级检修的污水处理装置，其特征在于，所述布水孔(4)的流速为0.6~1.5m/s。
8.根据权利要求1所述的一种可分级检修的污水处理装置，其特征在于，所述越水通道(7)的流速为0.4~1.2m/s。
说明书
一种可分级检修的污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种可分级检修的污水处理装置，属于污水处理设备技术领域。
背景技术
2013年城市生活污水排放已是中国城市水的主要污染源，城市生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重。目前的污水处理系统通常采用的污水结构单元中包含多级子单元，每相邻两个子单元通过过水孔相互串联，污水进入第一级子单元布水完成后，通过第一级子单元与第二级子单元之间的过水孔，进入第二级子单元，继续布水，直至末端，此污水结构单元可以有效的污水布水功能，但是，如果某一个子单元出现故障需要检修或者进行工艺性修复时，此污水结构单元将整体关闭，维修难度大，运行方式不灵活，并浪费资源。
实用新型内容
本实用新型所要解决的技术问题是，克服现有技术的缺点，提供一种运行方式灵活、故障检修和工艺修复方便的可分级检修的污水处理装置。
本实用新型解决以上技术问题的技术方案是：一种可分级检修的污水处理装置，包括至少两个相互级联的污水处理池，每个污水处理池的入口处设置至少一个布水孔，每个污水处理池的出口处设置至少一个过水孔，还包括一条越水通道、与所述污水处理池数量相同的布水通道和集水通道，所述越水通道沿相互级联的污水处理池一侧设置并在每个污水处理池处设置一个越水截流器;
每条布水通道均设置于每个污水处理池的入口一侧，并与所述布水孔连通;所述布水通道与所述越水通道连通，并在连通处设置布水截流器;
每条集水通道均设置于每个污水处理池的出口一侧，分别与所述污水处理池的出口和过水孔连通;所述集水通道与所述越水通道连通，并在连通处设置集水截流器。
装置在正常运行时，第一级布水截流器处于联通状态，第一级越水截流器处于截流状态，污水进入第一级污水处理池进行布水后，进入第二级污水处理池，如此推进，至系统末端。当某一级污水处理池需要检修时，对应级别的布水截流器处于截流状态，对应级别的越水截流器和集水截流器处于联通状态，污水可直接越过此级污水处理池，检修的过程中，不影响污水处理装置的运行。当某一级污水处理池需进行工艺性恢复时，将对应级别的布水截流器的流量减小，对应级别的越水截流器和下一级别的布水截流器处于联通状态，将污水进行分流，加快恢复效率。
本实用新型技术方案的进一步设计为，所述布水通道、越水通道和集水通道均为水渠或管道。
进一步地，所述越水截流器、布水截流器和集水截流器均为闸门或阀门。
进一步地，所述过水孔为预留管道、预留洞、出水堰或集水堰。
进一步地，所述布水孔的流速大于所述布水通道的流速。
进一步地，所述布水通道的流速为0.4~1.2m/s。
进一步地，所述布水孔的流速为0.6~1.5m/s。
进一步地，所述越水通道的流速为0.4~1.2m/s。
本实用新型的有益效果是：本实用新型提供的可分级检修的污水处理装置，实现各个单池检修不影响系统整体运行，运行方式灵活，维修成本低;并且，本实用新型结构简单，布水通道和越水通道方便设置，不影响原污水处理池的工作，便于安装和使用。
