申请日2014.08.12
公开(公告)日2016.03.16
IPC分类号C02F11/12
摘要
带式污泥处理压榨过滤机涉及带式过滤机结构的改进。本发明体积小、结构紧凑、压榨后污泥含水率低。本发明包括机架，机架上设置有电控箱、气动控制箱，其结构要点机架的上方为具有进药口的输污泥管，机架的侧方设置有上下一对相同齿轮，齿轮由电机驱动，一对齿轮的轴上分别设置有上压榨辊、下压榨辊;上压榨辊上的上滤带依次通过机架内的输污泥管的输出口，绕过预压辊、压榨辊后，回到上压榨辊上;下压榨辊上的下滤带绕过中间辊，在预压辊同上滤带重合，再经压榨辊后，回到下压榨辊;在输出口下方的上滤带的下方设置有接水槽，接水槽的底部设置有排水管;在上压榨辊、下压榨辊外分别设置有上刮板、下刮板。
权利要求书

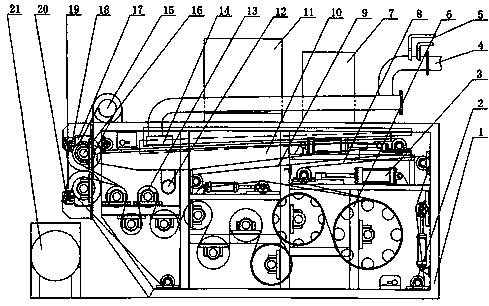

1.带式污泥处理压榨过滤机，包括机架(1)，其特征在于机架(1)上设置有电控箱(11)、气动控制箱(7)，机架(1)的上方为具有进药口(5)的输污泥管(4)，机架(1)的侧方设置有上下一对相同齿轮(16)，齿轮(16)由电机(15)驱动，一对齿轮(16)的轴上分别设置有上压榨辊(17)、下压榨辊(19);上压榨辊(17)上的上滤带(9)依次通过机架(1)内的输污泥管(4)的输出口(14)，绕过预压辊(6)、压榨辊(13)后，回到上压榨辊(17)上;下压榨辊(19)上的下滤带(8)绕过中间辊(2)，在预压辊(6)同上滤带(9)重合，再经压榨辊(13)后，回到下压榨辊(19);在输出口(14)下方的上滤带(9)的下方设置有接水槽(10)，接水槽(10)的底部设置有排水管(12);在上压榨辊(17)、下压榨辊(19)外分别设置有上刮板(18)、下刮板(20)。
2.根据权利要求1所述的带式污泥处理压榨过滤机，其特征在于上刮板(18)、下刮板(20)为软质塑料材料制作。
3.根据权利要求1所述的带式污泥处理压榨过滤机，其特征在于在上滤带(9)、下滤带(8)进入预压辊(6)之前，分别在机架(1)上设置有顶紧上滤带(9)、下滤带(8)的顶紧气缸(3)。
说明书
带式污泥处理压榨过滤机
技术领域
本发明是涉及带式过滤机结构的改进。
背景技术
目前环保行业对污水污泥(例如：城市生活污水、污泥，矿用污水、污泥，冶金行业的污水、污泥)的处理设备中，带式压滤机以其造价低、使用维护方便、并可实现连续作业等特点，得到了广泛的应用。但也存在如下的缺陷：1、设备体积庞大、造价高、占地面积大;
2、经压榨后的污泥含水率仍较高。
发明内容
本发明就是针对上述问题，提供一种体积小、结构紧凑、压榨后污泥含水率低的带式污泥处理压榨过滤机。
为实现本发明的上述目的，本发明采用如下技术方案，本发明包括机架，机架上设置有电控箱、气动控制箱，其结构要点机架的上方为具有进药口的输污泥管，机架的侧方设置有上下一对相同齿轮，齿轮由电机驱动，一对齿轮的轴上分别设置有上压榨辊、下压榨辊;上压榨辊上的上滤带依次通过机架内的输污泥管的输出口，绕过预压辊、压榨辊后，回到上压榨辊上;下压榨辊上的下滤带绕过中间辊，在预压辊同上滤带重合，再经压榨辊后，回到下压榨辊;在输出口下方的上滤带的下方设置有接水槽，接水槽的底部设置有排水管;在上压榨辊、下压榨辊外分别设置有上刮板、下刮板。
本发明的有益效果：
1、体积小、结构紧凑：
现有的压榨辊均为水平设置，使之体积较大，而本发明的压榨辊、预压辊是采用高低错落的排布，使现有的长为5米减少到本发明不足4米;另外，本发明的接水槽设置在机架内，使之结构紧凑、合理;
2、压榨后污泥含水量低：
由于本发明设置了预压辊、压榨辊、上压榨辊、下压榨辊等多个多种辊，使污泥压榨的路线加长;另外，在上滤带、下滤带的适当位置上设置有顶紧装置，增强了滤水性能，使压榨后的污泥含水率降低3～5%;达到了良好的压榨效果。
