申请日2014.08.22
公开(公告)日2015.01.07
IPC分类号E02D31/00
摘要

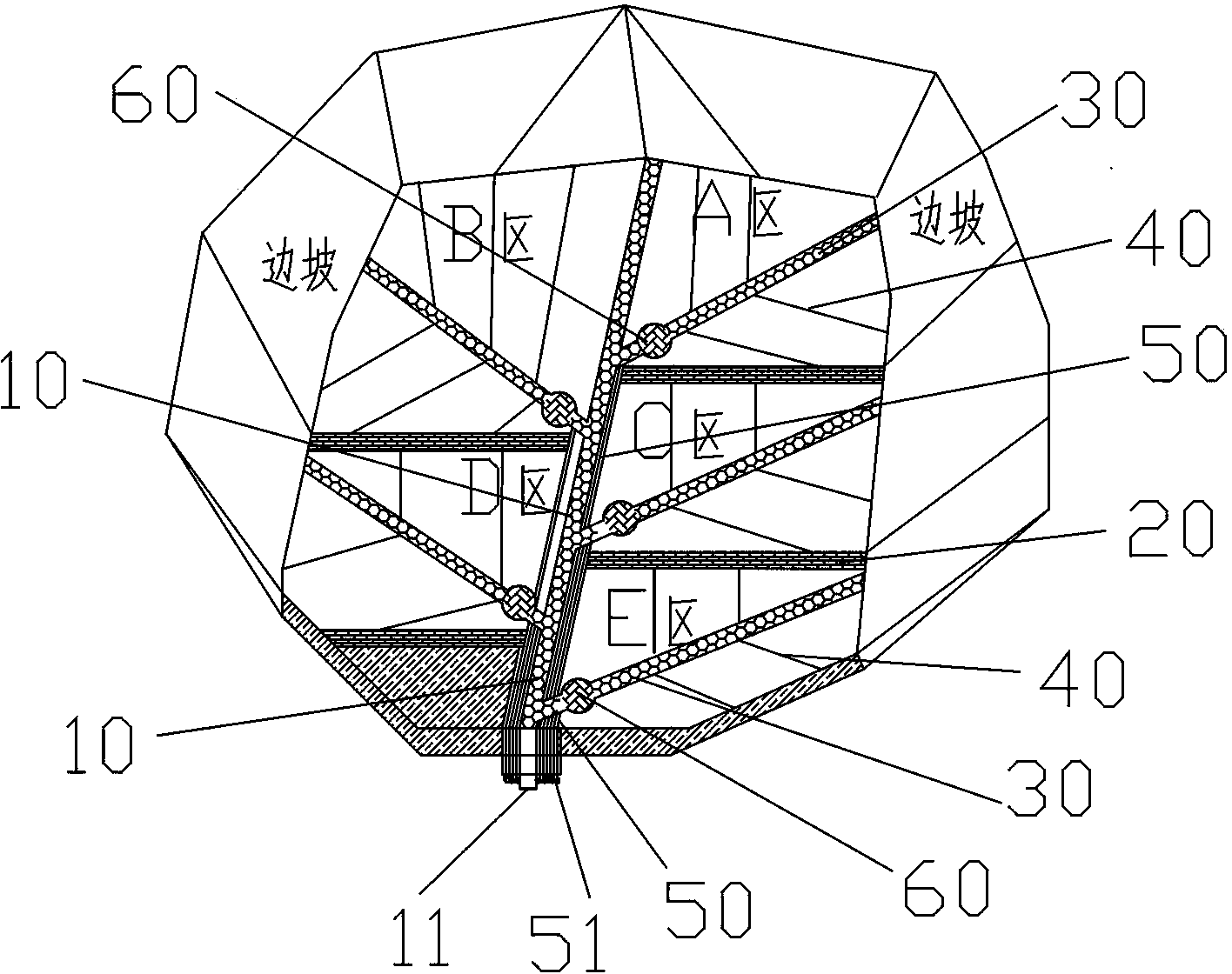

本实用新型涉及一种危险废物填埋场分区填埋渗滤液导排收集系统，包括至少两个填埋分区和填埋场渗滤液导排总管，两相邻填埋区之间设置有渗滤液分区导流墙;各个填埋分区内，设有区域收集管和数根区域支管，各所述区域支管的一端分别与所述收集区域管连通，各所述区域收集管均与填埋场渗滤液导排总管连通;每个填埋分区分别设置有分区监测管，各分区监测管的出口与填埋场渗滤液导排总管的出口设在同一排放处，各分区监测管的出口处设有区域监测口，填埋场渗滤液导排总管的出口处设有导排总管监测口。本实用新型能实现对不同填埋区域的危险废物渗滤液污染物浓度进行监测，反馈出区域填埋废物填埋前端的稳定化/固化预处理工艺的可行性和处理效果。
权利要求书
1.一种危险废物填埋场分区填埋渗滤液导排收集系统，包括至少两个填埋分区和填埋场渗滤液导排总管，两相邻填埋区之间设置有渗滤液分区导流墙;各个填埋分区内，设有区域收集管和数根区域支管，各所述区域支管的一端分别与所述收集区域管连通，各所述区域收集管均与填埋场渗滤液导排总管连通;其特征在于：每个填埋分区分别设置有分区监测管，各分区监测管的出口与填埋场渗滤液导排总管的出口设在同一排放处，各分区监测管的出口处设有区域监测口，填埋场渗滤液导排总管的出口处设有导排总管监测口。
2.如权利要求1所述的危险废物填埋场分区填埋渗滤液导排收集系统，其特征在于：所述填埋场渗滤液导排总管管径远大于分区监测管管径，填埋场渗滤液导排总管和各填埋分区的分区监测管并行同置于一根大套管内，通向场外渗滤液调节池。
3.如权利要求1或2所述的危险废物填埋场分区填埋渗滤液导排收集系统，其特征在于：各区域收集管在接近填埋场渗滤液导排总管的位置，均分别设有区域渗滤液集水坑，各所述区域渗滤液集水坑分别位于填埋场的各导气石笼导气管的底端，成管状结构，其底部借助管帽封闭，且管壁下端连通对应的分区监测管，管壁上端连通填埋场渗滤液导排总管。
说明书
危险废物填埋场分区填埋渗滤液导排收集系统
技术领域 本实用新型涉及危险废物填埋场渗滤液导排收集系统，特别是涉及危险废物填埋场分区填埋渗滤液导排收集系统。
背景技术 危险废物填埋是危险废物的一种陆地处置方式，填埋过程由废物预处理系统、废物填埋系统和渗滤液导排收集系统组成。填埋场的渗滤液导排收集系统是对填埋废物堆体底部渗滤出来的渗滤液进行集中导排及收集，并对渗滤液污染物进行监测的设施。现有技术中，分区填埋的渗滤液综合导排收集系统主要由填埋分区区域支管、填埋分区区域收集管、填埋场渗滤液导排总管和取样监测口组成。渗滤液由支管汇入填埋分区收集管、填埋场分区收集管汇入填埋场渗滤液导排总管，渗滤液通过导排管导排至场外渗滤液调节池存储，渗滤液导排管出口下端设计取样监测口，监测所得的渗滤液数据为整个填埋场综合污染物的浓度，而无法对填埋场的各分区填埋区域的废物堆体渗滤液中污染物浓度情况进行详细观察及监测，从而无法对各个分区填埋区域危险废物填埋前的稳定/固化预处理工艺的可行性和有效性进行评估。
因此，设计一套危险废物填埋场分区填埋渗滤液导排收集系统，能实现对不同填埋区域的危险废物渗滤液污染物浓度进行监测，进而对各分区废物填埋前端的稳定/固化工艺可行性和有效性进行评估，为填埋稳定/固化工艺快速改进提供依据,是十分必要的。
实用新型内容 本实用新型要解决的技术问题在于避免上述现有技术的不足之处而提出一种能实现对不同填埋区域的危险废物渗滤液污染物浓度进行监测的危险废物填埋场分区填埋渗滤液导排收集系统。
本实用新型解决所述技术问题可以通过采用以下技术方案来实现：
设计、使用一种危险废物填埋场分区填埋渗滤液导排收集系统，包括至少两个填埋分区和填埋场渗滤液导排总管，两相邻填埋区之间设置有渗滤液分区导流墙;各个填埋分区内，设有区域收集管和数根区域支管，各所述区域支管的一端分别与所述区域收集管连通;各所述区域收集管均与填埋场渗滤液导排总管连通;每个填埋分区分别设置有分区监测管，各分区监测管的出口与填埋场渗滤液导排总管的出口设在同一排放处，各分区监测管的出口处设有区域监测口，填埋场渗滤液导排总管的出口处设有导排总管监测口。
所述填埋场渗滤液导排总管管径远大于区域监测管管径，填埋场渗滤液导排总管和各填埋分区的分区监测管并行同置于一根大套管内，通向场外渗滤液调节池。
各区域收集管在接近填埋场渗滤液导排总管的位置，均分别设有区域渗滤液集水坑，各所述区域渗滤液集水坑分别位于填埋场的各导气石笼导气管的底端，成管状结构，其底部借助管帽封闭，且管壁下端连通对应的分区监测管，管壁上端连通填埋场渗滤液导排总管。
同现有技术相比较，本实用新型危险废物填埋场分区填埋渗滤液导排收集系统的有益效果在于：1. 按填埋分区分别单独设置分区监测管，填埋场渗滤液导排管和每个分区监测管出口处均设有监测口，分别用于整个填埋场渗滤液和每个填埋分区的区域渗滤液中污染物浓度的监测分析，当区域监测口监测到对应填埋分区的渗滤液污染物浓度出现异常时，可反馈出该区域填埋废物填埋前端的稳定化/固化预处理工艺的可行性和处理效果，从而为工艺的快速改进提供依据;2. 填埋场渗滤液导排总管和各填埋分区的分区监测管并行同置于一根大套管内，降低布管工程难度，提高布管施工效率，同时也降低防渗膜渗漏或破损的风险;3. 各区域收集管途中均分别设有区域渗滤液集水坑，起到很好的缓存作用，区域渗滤液集水坑与分区监测管连通，确保在渗滤液量很少的情况下分区监测管也能收集到渗滤液以供分区监测。
