申请日2014.08.22
公开(公告)日2014.12.31
IPC分类号B01D25/12
摘要
本实用新型提供一种污泥脱水机压滤机构，包括换向电磁阀、放气阀、冲头、上压板、滤板、滤布、压滤腔、下压板、推出机构，所述气缸依次连接放气阀与换向电磁阀，所述气缸下部连接冲头，所述冲头下设上压板，所述上压板下依次设有滤板、压滤腔、滤板、滤布，所述滤板上设有排液孔，所述下压板上依次设有滤板、滤布、推出机构。本实用新型的有益效果是：可以提高压滤水分的效率，多层过滤可以使滤出的水分更加清洁，压滤后的污泥便于排出，本实用新型有效的提高了生产效率，结构简单，操作方便，适用范围广。
权利要求书

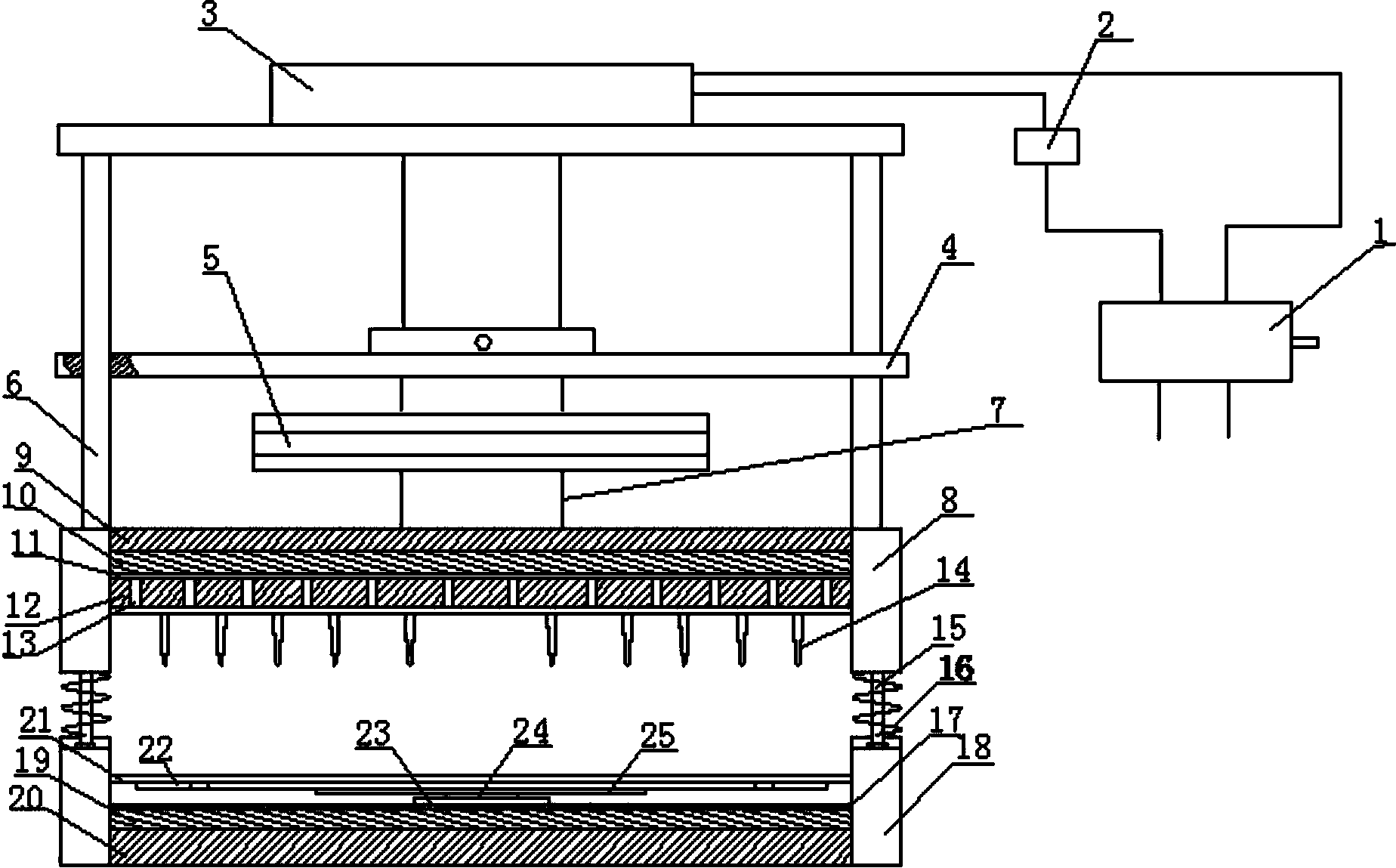

1.一种污泥脱水机压滤机构，其特征在于：包括换向电磁阀、放气阀、 气缸、导轨、导板、配重块、冲头、上压板、滤板、滤布、压滤腔、排液孔、 下压板、推出机构，所述气缸依次连接所述放气阀与所述换向电磁阀，所述 气缸下设冲头，所述冲头中部设有导板，所述导板两侧被导轨贯穿上下滑动， 所述冲头下部设有配重块，所述配重块可以在冲头下落时加大向下压力，所 述冲头连接上压板，所述上压板下依次设有滤板、压滤腔、滤板、滤布，所 述滤板上设有排液孔，所述上压板与下压板之间设有导柱，所述导柱上设有 复位弹簧，所述上压板上设有充气头，所述充气头中所用的热气采用工业废 气，所述下压板上依次设有滤板、滤布、推出机构，所述推出机构设有托板， 所托板下依次连接支撑架、转轴、液压千斤顶。
2.根据权利要求1所述的一种污泥脱水机压滤机构，其特征在于：所述 充气头为不锈钢制成且共40个。
3.根据权利要求1所述的一种污泥脱水机压滤机构，其特征在于：所述 充气头为缩颈结构，每隔3cm向内缩颈0.5cm。
4.根据权利要求1所述的一种污泥脱水机压滤机构，其特征在于：所述 支撑架为“米”字形且为不锈钢制成，每个边上加工有加强筋。
说明书
一种污泥脱水机压滤机构
技术领域
本实用新型涉及污泥脱水环保装置领域，尤其是一种一种污泥脱水机压 滤机构。
背景技术
在当今环保领域中，污泥脱水具有重要意义，未经过很好处理处置的污 泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的 活动也将构成了严重的威胁，当今处理方式为脱水处理，但现阶段的脱水设 备脱水效率不高，脱水完毕后污泥不易排出等问题。
发明内容
本实用新型要解决的问题是：通过增加配重块来提高挤压力，从而提高 脱水效率，同时充气头的加入可以在污泥内部增加热气，所用热气来自工业 废气，一可以加快水分蒸发，二可以增加挤压室气压，帮助水蒸气快速排出， 提高脱水效率。
为解决上述技术问题，本实用新型采用的技术方案是：包括换向电磁阀、 放气阀、气缸、导轨、导板、配重块、冲头、上压板、滤板、滤布、压滤腔、 排液孔、下压板、推出机构，所述气缸依次连接所述放气阀与所述换向电磁 阀，所述气缸下设冲头，所述冲头中部设有导板，所述导板两侧被导轨贯穿 上下滑动，所述冲头下部设有配重块，所述配重块可以在冲头下落时加大向 下压力，所述冲头连接上压板，所述上压板下依次设有滤板、压滤腔、滤板、 滤布，所述上压板上设有充气头，所述充气头中所用的热气采用工业废气， 所述滤板上设有排液孔，所述上压板与下压板之间设有导柱，所述导柱上设 有复位弹簧，所述下压板上依次设有滤板、滤布、推出机构，所述推出机构 设有托板，所托板下依次连接支撑架、转轴、液压千斤顶。
进一步，所述充气头为不锈钢制成且共40个。
进一步，所述充气头为缩颈结构，每隔3cm向内缩颈0.5cm。
进一步，所述支撑架为“米”字形且为不锈钢制成，每个边上加工有加 强筋。
本实用新型所采用的充气头加热污泥，可以使污泥中废水快速蒸发流失， 大大提高了污泥脱水效率，而且所用热气均来自工业加工产生的热气，这样 不仅解决了污泥脱水问题，也解决了工业废热气带来的温室效应，更加实现 了节能环保的目的。
本实用新型具有的优点和积极效果是：可以提高压滤水分的效率，多层 过滤可以使滤出的水分更加清洁，压滤后的污泥便于排出，本实用新型有效 的提高了生产效率，结构简单，操作方便，适用范围广。
