申请日2014.07.31
公开(公告)日2017.05.31
IPC分类号B01D29/66; B01D35/12
摘要
一种水处理模块(100)，该水处理模块包括设置在加压容器(108)内的水处理介质(300)。用于加压容器的罩部(114)包括用于对水处理介质进行反洗的反洗机构(130)。还公开了一种用于水处理模块的罩部和处理水的方法。
权利要求书
1.一种水处理模块，所述水处理模块包括：
被设置在加压容器内的水处理介质;以及
用于所述加压容器的罩部，所述罩部包括用于对所述水处理介质进行反洗的反洗机构。
2.根据权利要求1所述的水处理模块，其中，所述反洗机构被设置在所述罩部内。
3.根据权利要求2所述的水处理模块，其中，所述水处理模块被配置为使所述反洗机构在处理运行状态与反洗运行状态之间切换，其中：
在处理运行状态下，具有用于使水从罩部入口沿第一方向穿过所述水处理介质流动到罩部出口的第一流动路径;
在反洗运行状态下，具有用于使水从罩部入口沿第二方向穿过所述水处理介质流动到反洗出口的第二流动路径;以及
其中，所述第一流动路径和所述第二流动路径至少部分地由形成在所述罩部内的通道网络限定。
4.根据权利要求3所述的水处理模块，其中，所述罩部入口、所述罩部出口和所述反洗出口包括被设置在所述罩部的侧面中的相应的孔。
5.根据权利要求4所述的水处理模块，其中，罩部入口孔被设置在所述罩部的第一侧面中，罩部出口孔被设置在所述罩部的第二侧面中，所述第一侧面与所述第二侧面相对，并且，所述罩部出口孔在用于与第二水处理模块的第二罩部入口孔对准的位置被设置在所述第二侧面中。
6.根据权利要求5所述的水处理模块，其中，所述第二水处理模块是根据权利要求1所述的水处理模块。

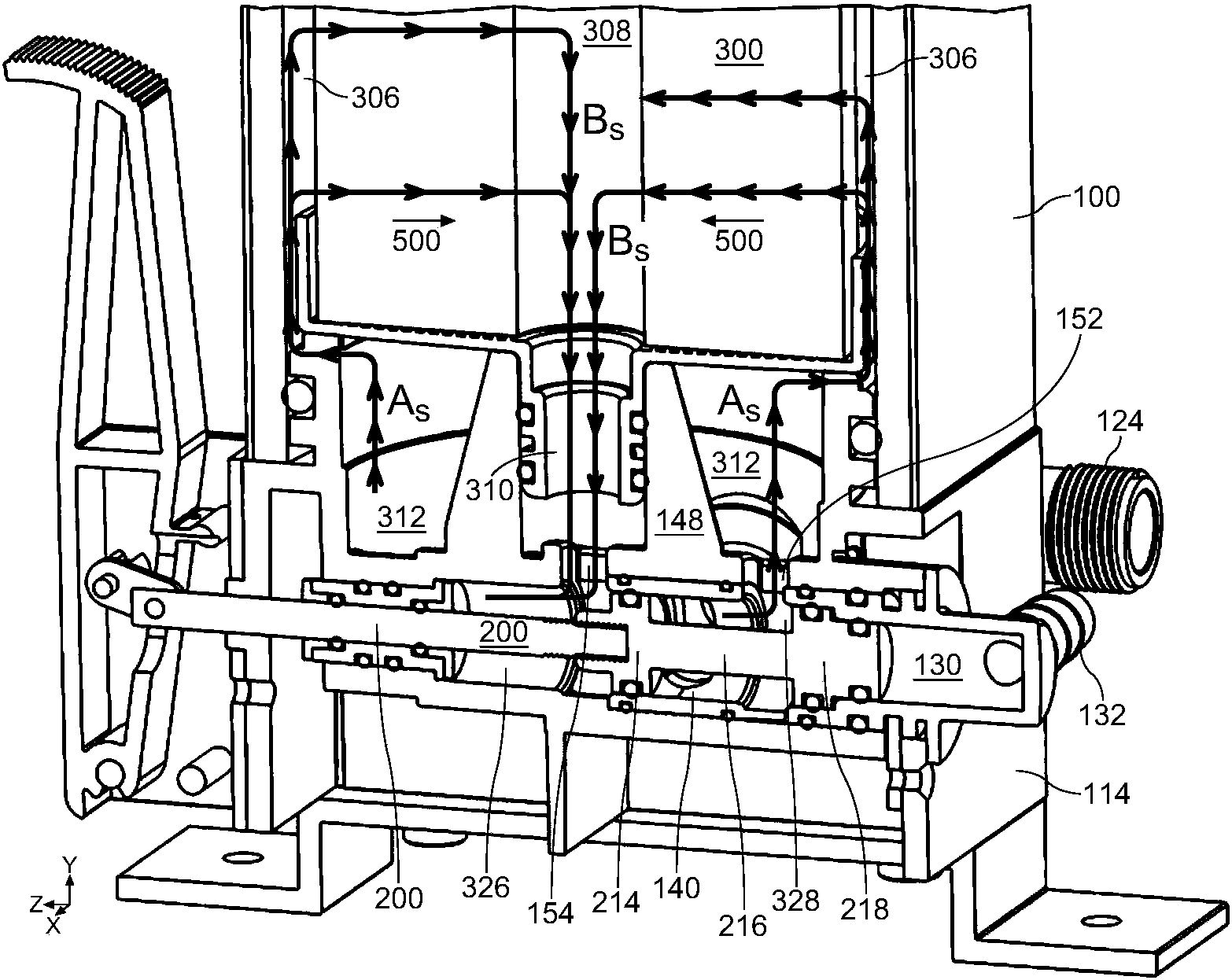

7.根据权利要求6所述的水处理模块，其中，所述罩部进一步包括第一处理介质孔和第二处理介质孔;并且，所述反洗机构包括被设置在活塞通道内的活塞，所述活塞包括第一直径减小部分和第二直径减小部分，所述第一直径减小部分和所述第二直径减小部分都具有小于所述活塞通道的内径的外径;并且，所述活塞被配置为设置在第一位置，在所述第一位置，所述活塞通道的包围所述第二直径减小部分的容积与所述罩部入口孔流体连通并且与所述第一处理介质孔流体连通，并且所述活塞通道的包围所述第一直径减小部分的容积与所述第二处理介质孔和所述罩部出口孔流体连通。
8.根据权利要求6或权利要求7所述的水处理模块，其中，所述活塞被配置为设置在第二位置，在所述第二位置，所述活塞通道的包围所述第二直径减小部分的容积与所述罩部入口孔流体连通并且与所述第二处理介质孔流体连通，并且所述第一处理介质孔与所述反洗出口流体连通。
9.根据前述权利要求中任一项所述的水处理模块，其中，所述加压容器包括一段挤压成型的管道。
10.根据权利要求9所述的水处理模块，其中，所述一段挤压成型的管道至少部分地由铝构成。
11.根据前述权利要求中任一项所述的水处理模块，其中，所述罩部包括用于所述水处理模块的底罩部。
12.一种用于水处理模块的罩部，所述水处理模块包括被设置在加压容器内的水处理介质，所述罩部包括用于对所述水处理介质进行反洗的反洗机构。
13.一种使用根据权利要求1至11中任一项所述的水处理模块或使用根据权利要求12所述的用于水处理模块的罩部来处理水的方法。
说明书
水处理模块，用于水处理模块的罩部和处理水的方法
技术领域
本发明涉及一种水处理模块。本发明还涉及一种用于水处理模块的罩部。本发明还涉及一种处理水的方法。本发明在用于对到诸如家庭住宅的建筑物的主要进入水进行处理的水处理系统(诸如净化/过滤和脱盐)中具有特殊的但非排他性的应用。
背景技术
在到诸如房屋的建筑物的进入水供应中有许多不同类型的用于处理水的系统。通常使用的一种类型的过滤器是装填有用于过滤水的砂的玻璃纤维强化容器。容器在顶部部分中制有相对小的开口，可通过该开口对过滤器装填过滤介质(例如砂)。入口和出口被连接到顶部中的小的开口以及部分地被安装在该开口上。该部分通常还包括反洗机构。为了延长介质的寿命，使用进入水周期性地反洗该介质。这是通过使经过过滤器内部的水流方向反转并且让水将过滤器中收集的污物通过出口冲洗出而完成。
容器还可容纳除沙子之外的其它过滤介质或与除沙子之外的其它过滤介质组合。过滤介质的两个常见示例是用于去除氯的活性炭和用于软化水的离子交换树脂。存在出于不同的目的范围广泛的介质，并且数个容器可串联或并联地组合和连接，用以清洁不同种类的水质。
水入口和水出口通常被连接在容器的顶部中。
管通常沿着地平面附近延伸。这可能相当不雅观，并且是相对未受保护的，易于被损坏。
另一种常见的类型是过滤器在过滤室和过滤模块中的使用，在一定时间的使用之后过滤器可被更换。
其它的设计考虑包括在过滤器之后连接UV灭菌单元。出于美观的原因，上文的容器和过滤室有时被放置在不同尺寸的罩部(箱)中，用以保护系统和使用者。限定水系统的容量的一个因素是该水系统的尺寸和高度。
典型地，过滤室由通过注塑模制制成的塑料模制部件制成。室的尺寸由塑料注塑工具的尺寸预先确定。该过滤室的一个示例是Pentair Big系列。例如，模制的过滤室(容器)的一个缺点是不同长度(尺寸)的室需要特定的工具加工(tooling)。过滤室通常必须被制成圆锥的形状以拉出芯部，所述芯部限定室的内腔。
恰好一个特定的系统是不锈钢Coway POE10A过滤器，但这种设计并非不具有其限制。恰好这些限制中的一个是：对于特定的工具加工范围，过滤器长度具有固定的尺寸。
在制成本发明之后引起发明人注意的一种系统是在国际专利公布WO 2013/054964中公开的系统。
在独立权利要求中对本发明进行了限定。在从属权利要求中对本发明的一些可选的特征进行了限定。
发明内容
与已知的系统相比，本文中公开的技术的实施可提供显著的技术优点。例如，通过实施下文的技术，可能能够组装多种版本的和多种构型的一个或多个水处理模块。这可通过围绕一个或多个压力容器形成保护箱来完成。可使用相同的工具加工设置将模块生产为不同的版本和高度。
在一个布置方式中，压力容器可包括挤压成型的铝管，其中，一个端部设有包含反洗机构的密封(底部)罩部，并且另一个端部设有密封(顶部)罩部。例如通过阳极化处理，或者在内部和/或外部上附加塑料封套或涂层，压力容器可被可选地保护而免受腐蚀。
当反洗机构(例如可移动的活塞)被整体地形成在罩部内时，这提供了一种精妙的解决方案，该解决方案在制造和现场调试方面提供了显著的成本节约。此外，可有助于水处理介质的保养和安装。还有助于安装后的维护和/或升级。
