申请日2014.08.27
公开(公告)日2014.12.10
IPC分类号C02F3/28
摘要
用于增大颗粒污泥粒径的上升式厌氧颗粒污泥反应器，它涉及一种升流式的厌氧反应器，现有升流式的厌氧反应器的上升流速对颗粒污泥的剪切作用提升有限，过大的上升流速很容易导致颗粒污泥上浮或是进入外循环被泵打碎的问题。升流式厌氧反应器1的上部为三相分离器1-1，三相分离器1-1的侧壁上设有出水口1-1-1和回流口1-1-2，升流式厌氧反应器1的底部设有进水口1-2，进水管2通过循环泵6与进水口1-2连通，循环管3的一端与回流口1-1-2连通，循环管3的另一端与进水口1-2连通，数个针头4水平设置在升流式厌氧反应器1的侧壁上，且针尖水平朝向升流式厌氧反应器1的内腔，每个针头4对应一个接管5，且接管5的一端与其对应的针头4连接，接管5的另一端与循环管3连通。本发明用于水污泥处理。
权利要求书
1.一种用于增大颗粒污泥粒径的上升式厌氧颗粒污泥反应器，所述用于 增大颗粒污泥粒径的上升式厌氧颗粒污泥反应器包括升流式厌氧反应器(1)、 进水管(2)和循环泵(6)，升流式厌氧反应器(1)的上部为三相分离器(1-1)， 三相分离器(1-1)的侧壁上设有出水口(1-1-1)和回流口(1-1-2)，升流 式厌氧反应器(1)的底部设有进水口(1-2)，进水管(2)通过循环泵(6) 与进水口(1-2)连通，其特征在于：所述用于增大颗粒污泥粒径的上升式厌 氧颗粒污泥反应器还包括循环管(3)、数个针头(4)和数个接管(5)，循 环管(3)的一端与回流口(1-1-2)连通，循环管(3)的另一端与进水口(1-2) 连通，数个针头(4)水平设置在升流式厌氧反应器(1)的侧壁上，且针尖水 平朝向升流式厌氧反应器(1)的内腔，每个针头(4)对应一个接管(5)， 且接管(5)的一端与其对应的针头(4)连接，接管(5)的另一端与循环管 (3)连通。
2.根据权利要求1所述用于增大颗粒污泥粒径的上升式厌氧颗粒污泥反 应器，其特征在于：所述升流式厌氧反应器(1)的侧壁上设有数层针头(4)。
3.根据权利要求1或2所述用于增大颗粒污泥粒径的上升式厌氧颗粒污 泥反应器，其特征在于：每层的数个针头(4)沿同一圆周均不设置。
4.根据权利要求1或2所述用于增大颗粒污泥粒径的上升式厌氧颗粒污 泥反应器，其特征在于：上升式厌氧颗粒污泥反应器还包括外循环水回流层(7) 和外循环水回管(8)。
说明书
用于增大颗粒污泥粒径的上升式厌氧颗粒污泥反应器
技术领域
本发明涉及一种升流式的厌氧反应器，具体涉及一种用于增大颗粒污泥 粒径的上升式厌氧颗粒污泥反应器。
背景技术
在水污泥控制技术领域，目前公认最为经济而高效的生物脱氮技术是厌 氧氨氧化技术。与传统的硝化反硝化生物脱氮工艺相比，厌氧氨氧化技术具 有运行成本低，脱氮效率高，节约能源，污泥量少等优点。
在两级的短程硝化-厌氧氨氧化工艺中，当高纯度的厌氧氨氧化细菌以颗 粒污泥形式存在时会大大增加整个工艺的脱氮效率和抗冲击负荷;在一段式 的自养脱氧工艺中，好氧氨氧化细菌和厌氧氨氧化细菌以颗粒污泥的形式存 在时才会形成好氧厌氧微环境。同时，厌氧氨氧化的污泥在颗粒化后具有良 好的沉降性能，这对生长极其缓慢的厌氧氨氧化细菌的持留和富集是非常重 要的。
现在，升流式的厌氧反应器已经成为培养厌氧颗粒污泥的重要的厌氧反 应器。这类厌氧反应器的绝大部分的脱氮效率发生在反应器底部的污泥床层。 为了快速的获得较大粒径的厌氧颗粒污泥，常常加大反应器内的上升流速， 提高反应器的高径比，同时采用经过三相分离器的出水经外循环水回流等方 式。这些方式其实主要是增大反应器内水质流体对污泥的剪切力。但是，通 过单纯的提高上升流速，对颗粒污泥的剪切作用提升有限，同时过大的上升 流速很容易导致颗粒污泥上浮或是进入外循环被泵打碎。
发明内容
本发明为解决现有升流式的厌氧反应器的上升流速对颗粒污泥的剪切作 用提升有限，过大的上升流速很容易导致颗粒污泥上浮或是进入外循环被泵 打碎的问题，而提供一种通过提供高剪切力来增大颗粒污泥粒径的上升式厌 氧颗粒污泥反应器。
本发明包括升流式厌氧反应器、进水管、循环管、循环泵、数个针头和 数个接管，升流式厌氧反应器的上部为三相分离器，三相分离器的侧壁上设 有出水口和回流口，升流式厌氧反应器的底部设有进水口，进水管通过循环 泵与进水口连通，循环管的一端与回流口连通，循环管的另一端与进水口连 通，数个针头水平设置在升流式厌氧反应器的侧壁上，且针尖水平朝向升流 式厌氧反应器的内腔，每个针头对应一个接管，且接管的一端与其对应的针 头连接，接管的另一端与循环管连通。
本发明具有以下有益效果：

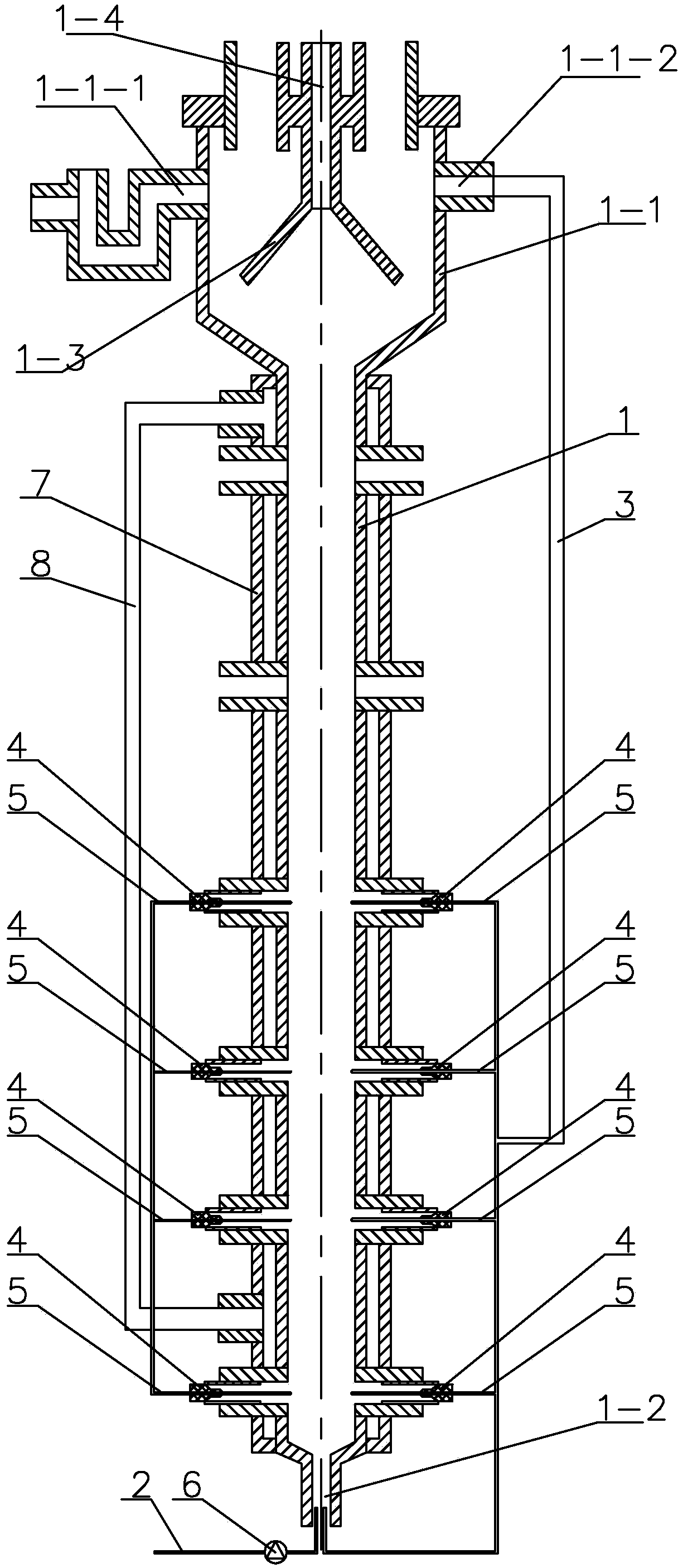

一、本发明在升流式厌氧反应器1上设计了循环管3和针头4，通过侧向 射流的方式，来增加反应区的剪切力，通过提高了外循环回流水对颗粒的剪 切作用，为颗粒污泥的长大提供高剪切力的培养环境，实现了较短时间内得 到粒径较大的颗粒污泥。同时，回流水射流可以有效增加生物与进水的的接 触面积，提高污水中待降解物质从液相到颗粒污泥固相的传质速率。
二、本发明可以实现对大多数具有取样口的厌氧反应器的方便的改装，
可以针对不同的污泥床层自由的调节射流区的位置。使用本发明实施，在自 养脱氮颗粒污泥的启动培养中，经过140天的运行，颗粒污泥平均直径可达 到860μm以上，平均增长超过90μm。
